FTTx PON 技术与应用详解
什么是FTTx？
FTTx 是 Fiber-to-the-x 的缩写，意为“光纤到x”，这里的“x”代表光纤网络所能到达的不同位置，是描述光纤接入网络形态的统称，其核心思想是用光纤替代传统的铜缆（如双绞线），将信号从运营商的机房（中心局）延伸到用户端，以提供更高带宽、更稳定、更优质的网络服务。

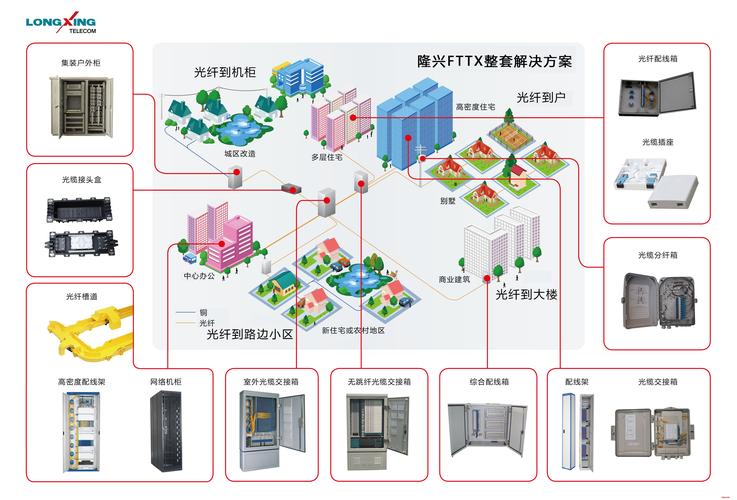

常见的FTTx形态包括：
- FTTH (Fiber-to-the-Home): 光纤到户，光纤直接连接到家庭用户,这是最理想的接入方式。
- FTTB (Fiber-to-the-Building): 光纤到楼，光纤连接到居民楼或办公楼，再通过楼内局域网（如网线）分户到每个用户。
- FTTC (Fiber-to-the-Curb): 光纤到路边，光纤连接到小区或街道的交接箱，再通过铜缆（如ADSL/VDSL）连接到用户。
- FTTN (Fiber-to-the-Node): 光纤到节点，与FTTC类似，但交接箱（节点）覆盖的用户范围更大,铜缆距离更长。
趋势： 随着技术发展和用户需求提升，FTTH 已经成为当前和未来宽带网络建设的主流和最终目标。
什么是PON？
PON 是 Passive Optical Network 的缩写，意为“无源光网络”,它是一种采用点到多点拓扑结构的FTTx解决方案。
核心特点：无源
- 有源设备: 需要供电，功能复杂，成本高，交换机、路由器。
- 无源设备: 不需要供电，功能简单，成本低，可靠性高，分光器、光缆。
PON网络架构：
PON网络主要由三部分组成,形成一个星型或树型拓扑结构：
-
光线路终端
- 位置： 位于运营商的端局机房。
- 功能： PON网络的核心，负责与核心网连接，并提供OLT与ONU之间的控制和测距功能，可以理解为整个PON系统的“大脑”和“总司令部”。
- 下行方向： 将数据以广播方式发送给所有连接的ONU。
- 上行方向： 接收来自各个ONU的数据,并进行隔离和汇聚。
-
光分配网络
（图片来源网络，侵删）- 组成： 主要由光纤和无源光分路器组成。
- 功能： 负责将OLT下发的光信号分发给多个ONU（下行），并将多个ONU上发的光信号汇总后送给OLT（上行）。
- 关键设备：无源光分路器
- 它是实现“点到多点”的关键，通常有1:4, 1:8, 1:16, 1:32, 1:64等不同分光比。
- 它是无源的，因此部署在户外或楼道时无需供电,极大降低了运维成本和故障点。
- 分光比越大，单个ONU可用的带宽就越低,需要根据用户密度和带宽需求进行合理规划。
-
光网络单元
- 位置： 位于用户家中或楼道。
- 功能： 负责将OLT下发的光信号转换为用户设备（电脑、电视、电话等）可以识别的电信号，反之亦然，可以理解为用户家里的“网络终端”。
- 形态：
- 家庭/企业用户： 通常是 ONT (Optical Network Terminal)，提供以太网口、POTS电话口、RF电视口等。
- FTTB场景： 通常是 ONU (Optical Network Unit)，通常带有多个以太网口,为楼内多个用户提供接入。
PON的工作原理
PON技术巧妙地解决了“上行”和“下行”信号在共享光纤上的传输问题。
-
下行方向（OLT → ONU）：广播方式
- OLT将下发的数据包打上包含各ONU唯一标识的标签（类似MAC地址）。
- 数据包通过ODN广播给所有连接的ONU。
- 每个ONU都会接收数据包，但只有标签与自身匹配的ONU才会解包并提取属于自己的数据,其他ONU则丢弃该数据包。
- 好比： 邮递员把一栋楼所有住户的信都放进同一个信箱,每个住户只拿走自己的那一份。
-
上行方向（ONU → OLT）：TDMA（时分多址）方式
- 由于所有ONU共享上行光纤,如果同时发送信号会产生严重冲突。
- OLT通过测距技术精确掌握每个ONU的往返距离，并据此为每个ONU分配一个特定的、互不冲突的发送时隙。
- 每个ONU只能在OLT分配给自己的“时间片”内向上发送数据,其他时间保持静默。
- 好比： 一群人（ONU）要通过一个独木桥（上行光纤）过河，老师（OLT）规定，每个人只能在指定的时间段内上桥,这样就不会发生拥挤和碰撞。
主流PON技术演进
PON技术不是一成不变的，随着用户对带宽需求的爆炸式增长,它也在不断演进。
| 技术标准 | 下行速率 | 上行速率 | 传输距离 | 主要特点与应用场景 |
|---|---|---|---|---|
| GPON | 488 Gbps | 244 Gbps | 20 km | 成熟、稳定、产业链成熟，是目前全球部署最广泛的PON技术，能满足绝大多数家庭和中小企业千兆带宽需求。 |
| EPON | 25 Gbps | 25 Gbps | 20 km | 标准开放、成本较低，在亚洲市场（尤其中国）部署非常广泛，与GPON形成竞争关系。 |
| 10G EPON | 10 Gbps | 1 Gbps (对称10G) | 10-20 km | EPON的平滑升级，在现有EPON网络上进行改造，即可实现下行10Gbps接入，成本效益高，适合带宽需求激增的区域。 |
| XG(S)-PON | 10 Gbps | 10 Gbps | 20 km | GPON的演进，提供对称的10Gbps带宽，性能更强，是当前新建高端小区和商业区的首选技术之一。 |
| 25G PON | 25 Gbps | 10 Gbps | 10-20 km | 下一代PON技术，为未来AR/VR、8K/16K视频、云办公等超高清、低时延应用提供带宽储备，是运营商未来网络演进的方向。 |
演进趋势： 从非对称（GPON/EPON）到对称（XG(S)-PON），速率从1G/2.5G向10G乃至25G迈进,以满足日益增长的带宽需求。
PON技术的典型应用场景
PON技术凭借其高带宽、低成本、易维护的优势,应用极其广泛。
-
家庭宽带接入 (FTTH)
- 应用： 为家庭用户提供高速上网、IPTV（网络电视）、VoIP（网络电话）等“三网融合”服务。
- 价值： 支持4K/8K超高清视频流畅播放、大型在线游戏、视频会议、远程办公、云存储等高带宽应用。
-
企业专线接入 (FTTO/FTTB)
- 应用： 为中小企业、商铺、写字楼提供稳定可靠的专线服务。
- 价值： 支持企业内部办公、云服务访问、视频监控、收银系统等，相比传统专线，PON专线成本更低，带宽更灵活（可按需调整）。
-
移动网络前传
- 应用： 在5G时代，5G基站需要将前传（基站与基带处理单元之间）的信号回传到核心网，PON网络以其高带宽、低时延的特性,成为5G前传的理想承载方案。
- 价值： 帮助运营商快速、经济地部署5G网络,实现光纤到基站。
-
智慧城市与安防监控
- 应用： 承载城市中大量的高清摄像头（如交通卡口、平安城市、社区监控）的数据回传。
- 价值： PON网络的大带宽特性可以轻松汇聚海量视频流,为城市管理和公共安全提供有力支持。
-
Wi-Fi网络覆盖
- 应用： 在大型场馆、机场、酒店、校园等公共场所，通过PON网络连接大量的AP（无线接入点），实现无缝、高速的Wi-Fi覆盖。
- 价值： 为用户提供便捷的公共上网服务,同时方便运营商集中管理和运维。
PON技术的优势与挑战
优势：
- 高带宽： 可提供从百兆到几十Gbps的灵活带宽,满足未来长期需求。
- 低成本： 采用无源分光器，大幅减少有源设备,降低了部署和运维成本。
- 覆盖范围广： 传输距离可达20公里,适合覆盖用户分散的区域。
- 可靠性高： 无源光网络减少了故障点,网络稳定性好。
- 扩展性强： 可以通过升级OLT和ONU设备，平滑演进到更高带宽的技术（如从GPON升级到XG(S)-PON）。
挑战：
- 光纤部署成本： “最后一公里”的光纤部署（布线、入户）仍然是初期投入成本较高的部分。
- 带宽共享： PON是共享型网络，所有ONU共享OLT的下行总带宽和上行的时隙，当用户数过多且都高负荷使用时,可能会影响单用户实际体验。
- 安全性与QoS： 需要确保下行广播数据的安全性（通常通过加密实现），并为不同业务（如语音、视频、上网）提供服务质量保障。
- 运维复杂性： 故障定位相对传统铜缆更复杂,需要专业的光功率测试仪器和OTDR等工具。
FTTx PON技术是现代宽带网络的基石，它通过“光纤到点”和“无源分光”两大核心思想，实现了高带宽、低成本、广覆盖的接入服务，从早期的GPON/EPON到现在的10G PON，再到未来的25G/50G PON，PON技术始终在演进,以适应不断增长的用户需求。
它不仅是家庭千兆宽带、企业专线的首选技术，也是5G网络、智慧城市、物联网等新兴应用的关键承载平台，可以说，PON技术为我们进入一个万物互联、高速智能的数字社会铺平了道路。
