摘要
OFDM（Orthogonal Frequency Division Multiplexing），即正交频分复用，是现代移动通信，特别是4G LTE和5G NR的核心关键技术，它通过将高速的数据流分解成多个并行的低速子数据流，在多个相互正交的子载波上同时进行传输，从而高效地对抗多径效应和频率选择性衰落,极大地提升了频谱效率和系统容量。
第一部分：OFDM技术原理
要理解OFDM，我们首先需要了解它要解决的核心问题,以及它的工作方式。
核心挑战：无线信道的“多径效应”
在移动通信中，信号从发射端到接收端，往往会经过多条不同的路径（如建筑物、山体、地面反射），这种现象称为多径效应。
-
问题1：码间串扰
- 不同路径的信号到达接收端的时间不同，它们会叠加在一起，导致前一符号的“拖尾”干扰到后一符号，这就是码间串扰，在高速数据传输时，ISI会非常严重,导致接收端无法正确解码。
-
问题2：频率选择性衰落
（图片来源网络，侵删）- 多径效应还会导致某些频率的信号被增强，而另一些频率的信号被削弱，形成频率选择性衰落，这就像一个崎岖不平的频率响应曲线,使得整个频带的利用效率大大降低。
传统的单载波系统（如GSM）需要使用复杂的均衡器来对抗ISI,这在高速率和宽带宽下变得非常困难且昂贵。
OFDM的解决方案：化整为零，化繁为简
OFDM的巧妙之处在于它将一个宽频带信道，分割成许多个窄带子信道（子载波）,每个子信道只传输一小部分数据。
- 核心思想：
- 并行传输：将一个高速的数据流（如100 Mbps）分解成N个低速的数据流（如每个1 Mbps）,同时在N个子载波上并行传输。
- 延长符号周期：由于每个子载波的数据速率降低了N倍,其符号传输周期就延长了N倍。
关键技术细节
a) 子载波的正交性
这是OFDM名称中“正交”二字的精髓。
- 什么是正交？ 在OFDM系统中，子载波的频率间隔是精心设计的，使得它们在一个符号周期内相互重叠，但在接收端可以通过特定的数学运算（如离散傅里叶变换，DFT）完美地分离，而不会产生载波间干扰。
- 频率间隔：子载波的频率间隔
Δf通常等于符号周期T的倒数，即Δf = 1/T。 - 优势：相比于传统的FDM（频分复用，子载波之间需要保护频带），OFDM的子载波可以紧密排列，无需保护频带，从而极大地提高了频谱利用率。
b) 循环前缀
这是OFDM能够有效对抗多径效应的“魔法”。
- 作用：为了彻底消除ISI，OFDM在每个OFDM符号的头部，插入一小段该符号尾部的“副本”,这段数据就叫做循环前缀。
- 工作原理：
- CP的长度大于信道的最大时延扩展（即多径效应中最晚到达的信号与最早到达的信号的时间差）。
- 这样，前一个符号的“拖尾”即使进入了当前符号的周期内，也会被CP覆盖掉,而不会干扰当前符号的有效数据部分。
- 在接收端，CP被移除，只要CP足够长，多径信道就等效于对每个子载波进行一个简单的复数乘法（信道衰落），而不会引入ISI，这使得均衡变得极其简单（只需一个单抽头均衡器）。

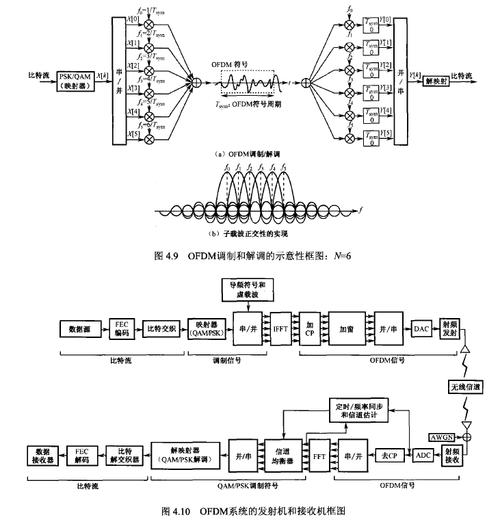

c) 快速傅里叶变换
OFDM的调制和解调过程是通过FFT/IFFT来高效实现的。
-
调制（发射端）：
- 将串行的高速数据比特流转换成并行的低速数据流。
- 对这些并行数据进行逆快速傅里叶变换,IFFT的输出就是时域上的OFDM符号信号。
- 加入循环前缀,形成最终的发射信号。
-
解调（接收端）：
- 移除接收到的信号中的循环前缀。
- 对剩余的信号进行快速傅里叶变换,FFT的输出就是频域上各个子载波上携带的数据。
- 将并行数据流转换回串行比特流。
使用FFT/IFFT，使得OFDM的调制解调可以用高速的数字信号处理器硬件高效实现,这是OFDM能够实用化的关键。
第二部分：OFDM技术的优势
- 高效对抗频率选择性衰落：通过将宽带信道划分为多个窄带平坦衰落信道，每个子载波只经历平坦衰落,均衡器设计非常简单。
- 频谱效率高：利用子载波的正交性，无需保护频带,最大限度地利用了宝贵的频谱资源。
- 抗多径能力强：循环前缀技术从根本上消除了码间串扰,对多径效应不敏感。
- 灵活的带宽分配：可以轻松地向不同用户分配不同数量和位置的子载波，实现灵活的动态资源调度。
- 易于与MIMO结合：OFDM与多输入多输出天线技术是天作之合，MIMO可以在空间上创造多个并行信道，而OFDM可以在频率上创造多个并行信道，两者结合,成倍地提升系统容量和可靠性。
第三部分：OFDM技术的挑战与缺点
-
对频率偏移敏感：
- 原因：由于子载波紧密排列，接收端本振信号的微小频率偏移，或者移动引起的多普勒频移，都会破坏子载波之间的正交性，导致载波间干扰,性能急剧下降。
- 应用：在高速移动场景（如高铁）下,OFDM系统需要非常精确的同步和频偏估计算法。
-
较高的峰值平均功率比：
- 现象：OFDM信号是由多个独立子载波叠加而成，这些子载波的相位可能随机对齐,导致信号的瞬时功率峰值远大于其平均功率。
- 影响：高PAPR对功率放大器的线性度提出了极高的要求，如果放大器进入非线性区，会产生信号失真和频谱泄漏，降低系统性能并干扰其他用户,这会增加终端和基站的成本和功耗。
-
系统复杂度与开销：
- 循环前缀开销：CP虽然有效，但它不携带任何信息，是一种频谱效率的损失,CP的长度需要根据信道环境动态调整。
- 同步要求高：OFDM系统对定时同步和频率同步的要求非常严格。
- 信道估计开销：为了在接收端进行相干解调，通常需要插入导频信号，以便估计每个子载波的信道状态,这也会占用一部分资源。
第四部分：OFDM的典型应用
OFDM是现代无线通信的基石,几乎所有主流技术都离不开它。
4G LTE (Long-Term Evolution)
- 核心方案：LTE的物理层下行链路完全基于OFDM，上行链路则采用一种称为SC-FDMA（单载波频分多址）的技术,它是OFDM的一种低PAPR变种。
- 应用体现：
- 20 MHz的系统带宽，被划分为1000+个子载波。
- 通过资源块对用户进行灵活调度。
- 结合MIMO技术,实现高速数据传输。
5G NR (New Radio)
- 核心方案：5G NR的物理层继承并发展了OFDM。
- 应用体现：
- 灵活的Numerology（子载波间隔）：5G不再固定子载波间隔，而是可以根据不同的场景（如增强移动宽带eMBB、超高可靠低时延通信uRLLC、大规模机器类通信mMTC）灵活选择15kHz, 30kHz, 60kHz甚至更高的子载波间隔,这大大提高了系统的时延灵活性和抗多普勒频移能力。
- CP-OFDM与DFT-s-OFDM共存：下行继续使用CP-OFDM，上行则同时支持CP-OFDM和DFT-s-OFDM（一种低PAPR方案）,以适应不同终端的需求。
- 资源块更加灵活：引入了灵活的时隙结构，可以根据业务需求动态分配时隙中的OFDM符号数,更好地匹配uRLLC的低时延需求。
Wi-Fi (IEEE 802.11a/g/n/ac/ax)
- 核心方案：从802.11a（5GHz频段）开始，Wi-Fi的物理层就采用了OFDM，后续的802.11n、ac、ax（Wi-Fi 6）都基于OFDM,并引入了MIMO等技术。
- 应用体现：我们日常使用的无线路由器,其传输数据的核心技术就是OFDM。
数字广播
- DAB (Digital Audio Broadcasting) 和 DVB-T (Digital Video Broadcasting - Terrestrial) 等数字电视和广播标准，都采用OFDM技术,以在复杂的城市多径环境中提供稳定可靠的音视频信号。
OFDM技术通过并行传输、子载波正交和循环前缀三大法宝，巧妙地解决了宽带无线通信中的多径衰落和频率选择性衰落两大难题，以其高谱效、强抗多径、易与MIMO结合的突出优点，成为了从4G到5G，再到Wi-Fi等主流无线通信标准的核心技术支柱。
尽管它面临着频率偏移敏感和高PAPR等挑战，但随着数字信号处理技术的不断进步，这些缺点正在被有效控制，可以说，没有OFDM，就没有今天我们享受到的高速、稳定的移动通信体验。
