什么是柔性OLED封装IJP技术？

柔性OLED封装IJP技术就是利用喷墨打印设备，将液态的封装材料（通常是墨水）精确地“喷”在柔性OLED器件的表面，形成一层或多层致密的薄膜，从而阻隔水氧侵入，保护发光层的技术。

（图片来源网络，侵删）

传统封装：通常采用“玻璃盖板 + 环氧树脂胶”的“三明治”结构，对于柔性OLED，这种方案无法实现弯曲。
IJP封装：它是一种薄膜封装，直接在OLED器件上“打印”出保护层，厚度极薄（微米级），完美契合柔性基板的弯曲需求。

为什么柔性OLED需要IJP封装？

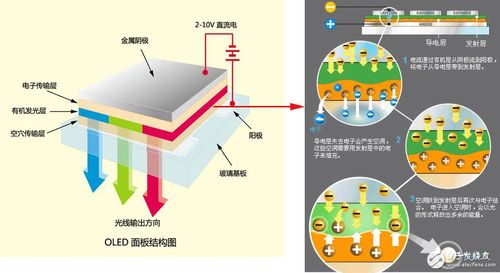

柔性OLED的核心优势在于“柔性”，但这也带来了致命的弱点：水氧敏感性。

OLED的“阿喀琉斯之踵”：
- 有机发光材料对水蒸气和氧气极其敏感,一旦水氧侵入，会导致：
  - 亮度衰减：发光效率下降。
  - 色偏：发光材料化学结构被破坏，颜色发生变化。
  - 出现黑斑：最终导致器件失效。
- 封装是决定OLED器件寿命和可靠性的关键。
传统封装的局限性：
- 刚性盖板：传统的玻璃封装无法弯曲，完全违背了柔性OLED的设计初衷。
- 薄膜封装：虽然薄膜封装（如ALD原子层沉积）可以实现柔性，但存在成本高、速度慢、材料利用率低等问题。
IJP技术的核心优势：
（图片来源网络，侵删）

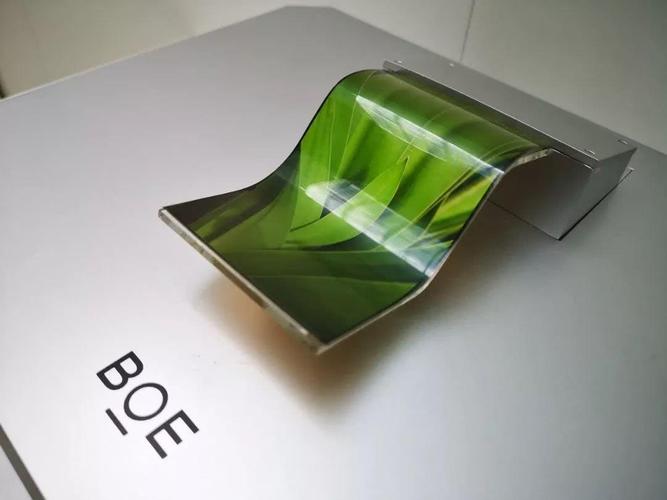

- 完美兼容柔性：打印的薄膜本身就是柔性的，可以承受数十万次的弯折。
- 材料利用率高，成本低：喷墨打印是“按需滴加”，只在需要的地方沉积材料，相比ALD等需要覆盖整个平面的工艺，材料利用率可提升90%以上，大大降低了昂贵的封装材料（如Alq3、BCP等）的消耗。
- 工艺简单，速度快：IJP是一种非接触式、 additive（增材制造）工艺，无需复杂的真空腔体和光刻步骤，易于集成到现有的生产线中，理论上可以实现高速卷对卷生产。
- 图案化能力强：可以轻松实现不同区域、不同材料的封装，为未来集成传感器、透明电路等提供了可能性。
- 薄膜厚度可控：通过多次打印，可以精确控制封装层的总厚度，实现更优的阻隔性能。

IJP封装是如何实现的？（工艺流程）

一个完整的IJP封装系统通常包括以下几个关键步骤：

墨水研发：
- 这是IJP技术的核心,墨水需要满足严格的性能要求：
  - 流变学特性：粘度、表面张力等参数必须与喷墨打印头的频率完美匹配，以确保“墨滴”能够稳定、精准地喷出。
  - 固化特性：墨水需要在特定条件下（如加热、UV光照）快速、完全固化，形成致密的薄膜。
  - 阻隔性能：固化后的薄膜必须具备极低的水氧透过率。
  - 稳定性：墨水在存储和打印过程中不能沉淀或发生化学反应。
打印过程：
- 喷墨打印头：压电式打印头是主流选择，通过电压使压电陶瓷变形，将墨水从喷嘴中挤出形成微米级的液滴。
- 精确控制：通过精确控制打印头的运动轨迹和每个喷嘴的喷墨时刻，将墨水滴落在OLED基板的指定位置上。
薄膜成型与固化：
（图片来源网络，侵删）
- 喷出的墨水液滴在基板上铺展、融合，形成一层均匀的湿膜。
- 随后,通过加热板或UV灯对湿膜进行热固化或光固化，使溶剂挥发，高分子链交联，最终形成一层致密、坚硬的保护薄膜。
多层封装：
- 单层有机薄膜的阻隔性能有限,为了达到封装要求，通常会采用“有机/无机交替”的多层结构。
- 有机层：通常由喷墨打印的聚合物墨水（如BCP、Alq3等）构成，主要作用是提供柔性和填充表面缺陷。
- 无机层：通常采用ALD（原子层沉积）或PECVD（等离子体增强化学气相沉积）技术沉积超薄的氮化硅（SiNx）或氧化铝（Al₂O₃）层，提供主要的水氧阻隔。
- 交替循环：IJP打印一层有机薄膜 -> ALD沉积一层无机薄膜 -> 如此循环5-10次，最终形成一个“三明治”状的复合封装结构，兼具高阻隔性和高柔性。

IJP封装面临的挑战与未来展望

尽管IJP技术前景广阔,但要实现大规模量产，仍面临一些挑战：

墨水开发：

开发同时满足打印性能、薄膜性能和成本要求的墨水难度极大，是技术壁垒最高的环节。
工艺精度与良率：
- 喷墨的“卫星滴”（Satellite Droplet）、“润湿性”（Wetting）问题会影响薄膜的均匀性和致密性。
- 在大面积基板上实现高精度的打印,对设备运动控制、环境温湿度控制要求极高。
多层集成：

如何高效地将IJP与ALD等其他工艺无缝集成,是产线设计的难点，不同工艺之间的切换和兼容性需要精细控制。
长期可靠性验证：

虽然实验室数据乐观,但IJP封装的柔性OLED面板在各种严苛环境（高湿、高低温循环、机械弯折）下的长期可靠性，还需要更长时间的市面验证。

未来展望：

技术成熟与降本：随着墨水配方和打印工艺的不断成熟，IJP技术将逐步从实验室走向产线，成为柔性OLED封装的主流方案之一，显著降低柔性显示面板的成本。
集成化与智能化：未来的IJP设备将更加智能化，能够在线监测打印质量，并自适应调整参数，IJP技术不仅用于封装，还可能用于打印像素定义层、触控电极等，实现更高程度的集成化制造。
应用拓展：除了柔性手机、电视，IJP封装技术也将推动柔性OLED在可穿戴设备、汽车显示、医疗健康等更多领域的应用。

柔性OLED封装IJP技术是柔性显示领域的一项颠覆性技术，它以其低成本、高柔性、高材料利用率的巨大优势，正逐步克服传统封装的瓶颈，是实现柔性OLED大规模、低成本量产的关键钥匙，虽然目前仍面临技术挑战，但其未来发展潜力巨大，将深刻影响整个显示产业的格局。
