从零开始，手把手教你自制Arduino无人机：一份详尽的科学家级入门指南
** 想拥有一架完全由自己打造的无人机吗？本指南将带你从硬件选型到代码飞控，一步步实现你的飞行梦想,并附上常见问题与解决方案。

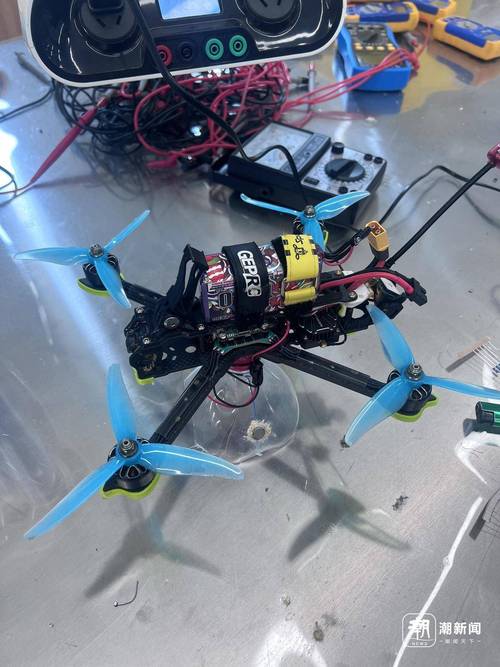

（图片来源网络，侵删）
(Meta Description):
想自制Arduino无人机却不知从何下手？本文作为一份详尽的科学家级入门指南，将为你系统讲解无人机原理、核心硬件（Arduino、飞控、电机、电调等）选型、组装步骤、飞控代码编写与调试，并附上常见问题排查，无论你是电子爱好者还是编程新手，都能在这里找到清晰的路径,亲手打造你的专属飞行器。
引言：为什么是Arduino无人机？
当“无人机”这个词映入眼帘，你想到的是什么？是消费级航拍无人机，还是科幻电影里的智能飞行器？作为一名科学家和极客，我更着迷于其背后蕴含的物理学原理与工程实现的完美结合，而自制无人机,正是将这种理论付诸实践的最佳途径。
选择Arduino作为我们自制无人机的大脑,有三大核心优势：
- 开源与社区强大： 全球有数以百万计的开发者，遇到任何问题,你几乎都能在网上找到解决方案。
- 灵活性与可扩展性： 你可以根据自己的需求，自由编写和修改飞控算法，实现个性化功能，比如自动悬停、航线规划等。
- 学习曲线平缓： 相比专业的飞控开发平台，Arduino的编程环境（IDE）简单直观,非常适合入门学习。
本指南将秉持科学家的严谨态度，为你铺就一条清晰、可行的自制之路。

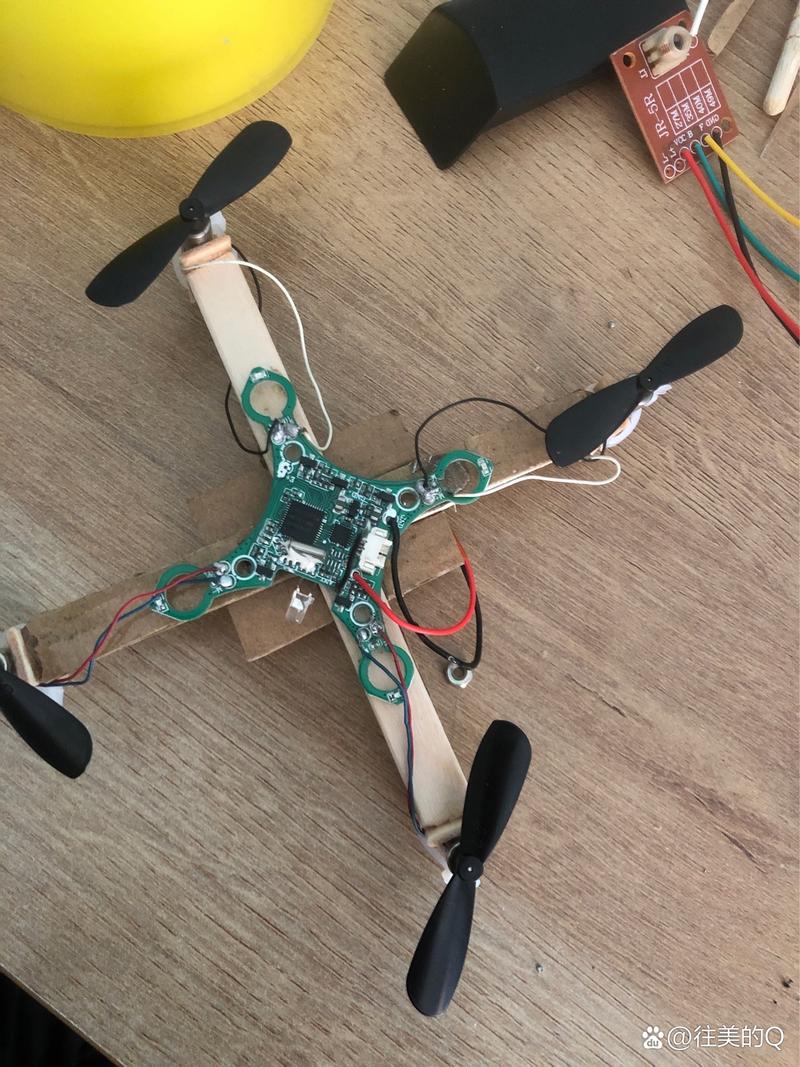

（图片来源网络，侵删）
第一章：核心原理——无人机如何飞起来？
在动手之前，我们必须理解其科学原理，无人机（特指四旋翼）的飞行，本质上是牛顿第三定律（作用力与反作用力）和力矩平衡的应用。
- 升力： 四个高速旋转的螺旋桨向下推动空气，空气则给螺旋桨一个大小相等、方向相反的升力，当四个螺旋桨的总升力大于无人机自身重力时,无人机便垂直上升。
- 姿态控制： 这是飞行的核心，通过精确控制四个电机的转速，可以改变无人机的姿态（俯仰、滚转、偏航）。
- 俯仰/滚转： 要使无人机向前俯冲，只需同时增加后两个电机的转速，并减小前两个电机的转速，后端升力增大，前端升力减小，形成力矩,无人机便向前倾斜。
- 偏航： 通过改变对角线上两个电机的转向（或转速差）来实现，同时增加左前和右后电机的转速,无人机会向左偏航。
理解了这一点，我们才能明白，飞控的核心任务就是根据陀螺仪、加速度计等传感器数据，实时计算出每个电机应有的转速,从而稳定飞行或执行指令。
第二章：硬件清单——为你的无人机挑选“器官”
一个完整的Arduino无人机系统由多个部件协同工作,以下是每个部件的科学选型建议：
| 部件名称 | 功能与选型要点 | 推荐型号/类型 |
|---|---|---|
| 飞行控制器 | 无人机的大脑，负责处理传感器数据、执行控制算法。 | Arduino Uno/Nano + MPU-6050陀螺仪/加速度计模块，MPU-6050是6轴传感器，集成了3轴加速度计和3轴陀螺仪，性价比极高，是入门首选。 |
| 电机 | 提供动力的“肌肉”。 | 无刷空心杯电机 或 小型无刷电机，注意选择KV值（每伏电压下的转速）合适的电机，KV值越高，转速越快，但扭矩可能越小。 |
| 电子调速器 | 连接飞控和电机的“神经”，接收飞控的PWM信号，控制电机转速。 | 必须选择与电机匹配的无刷电调，数量与电机数量相同（四旋翼需4个），确保其工作电流和电压范围满足电机需求。 |
| 螺旋桨 | 产生升力的“翅膀”。 | 一对正桨，一对反桨，安装时，正桨和反桨的旋转方向相反，以抵消反扭矩，选择与电机、电调匹配的尺寸和螺距。 |
| 电池 | 整个系统的“心脏”。 | 锂聚合物电池，标称电压通常为3S或4S（即11.1V或14.8V），容量在1000-2000mAh之间，注意电池的放电倍率（C数），确保能提供峰值电流。 |
| 机架 | 承载所有部件的“骨骼”。 | 碳纤维或玻璃纤维材质的机架，轻便且坚固，选择轴距在15-20cm之间的入门级机架即可。 |
| 遥控与接收 | 用户的“指令发射器”。 | 4GHz遥控器与接收机，通道数至少为4个（油门、副翼、升降、方向），对于初学者，建议选择带“一键返航”和“失控保护”功能的遥控器。 |
第三章：组装步骤——从零件到飞行器
- 组装机架： 按照说明书，将机臂、中心板等部件组装起来。
- 安装电机与螺旋桨： 将电机固定在机臂末端，并安装好螺旋桨。务必检查正反桨安装位置是否正确！
- 安装电调： 将电调固定在机架下方或指定位置，将电调的三根输出线连接到电机的三根线上（颜色顺序可以任意，但一旦确定，所有电机必须一致）。
- 连接飞控与电调： 这是关键一步，将飞控的PWM信号输出引脚（通常标记为D3, D9, D10, D11等）连接到电调的信号线上。注意：电调的信号线通常是细的白色线，飞控的输出引脚需要根据代码定义。
- 连接电池与飞控：
- 将电池的总线（红色和黑色）连接到飞控的电源输入端（VIN和GND）。
- 将电池的总线连接到所有电调的电源输入端,这是为了给电调独立供电。
- 连接传感器： 将MPU-6050模块通过I2C接口（A4-SDA, A5-SCL）连接到Arduino上。
第四章：飞控代码编写——为无人机注入灵魂
这是整个项目最具挑战性也最有趣的部分,我们将编写一个简化的PID控制算法来实现基本稳定飞行。

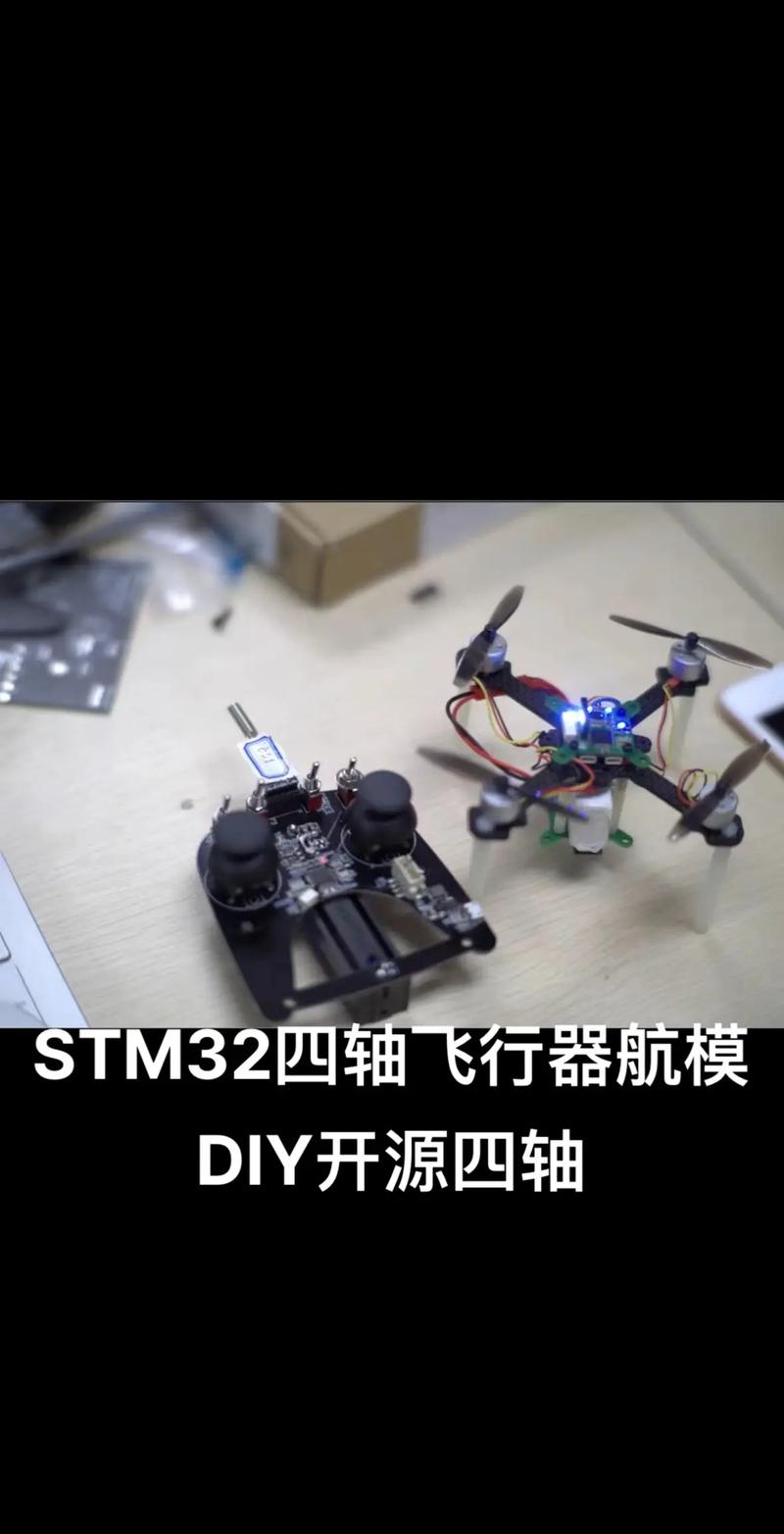

（图片来源网络，侵删）
PID控制： P（比例）、I（积分）、D（微分）是控制理论的经典算法，它通过不断比较“当前姿态”与“目标姿态”（水平）的误差，来调整电机输出，最终消除误差,实现稳定。
代码框架 (Arduino IDE):
// 引入必要的库
#include <Wire.h>
#include <I2Cdev.h>
#include <MPU6050.h>
MPU6050 mpu;
// 定义电机引脚
#define M1_PIN 3
#define M2_PIN 9
#define M3_PIN 10
#define M4_PIN 11
// 定义PID参数 (需要通过实际调试来优化)
float Kp = 3.0;
float Ki = 0.02;
float Kd = 1.5;
// 全局变量
int16_t ax, ay, az, gx, gy, gz;
float roll, pitch, yaw; // 姿态角度
float error_roll, error_pitch, last_error_roll, last_error_pitch;
float integral_roll, integral_pitch;
void setup() {
// 初始化电机引脚为输出
pinMode(M1_PIN, OUTPUT);
pinMode(M2_PIN, OUTPUT);
pinMode(M3_PIN, OUTPUT);
pinMode(M4_PIN, OUTPUT);
// 初始化串口通信
Serial.begin(9600);
// 初始化I2C和MPU6050
Wire.begin();
mpu.initialize();
// 设置电机初始转速 (一个基础值，用于让螺旋桨产生足够升力)
int base_speed = 1000; // 通常PWM范围在1000-2000之间
analogWrite(M1_PIN, base_speed);
analogWrite(M2_PIN, base_speed);
analogWrite(M3_PIN, base_speed);
analogWrite(M4_PIN, base_speed);
delay(2000); // 等待电机启动
