制作遥控无人机需要一定的电子知识和动手能力,以下是详细的制作教程，涵盖材料准备、组装步骤、调试及注意事项等内容。
（图片来源网络，侵删）
材料准备
制作无人机前需准备以下核心部件,具体参数可根据需求调整：
| 部件名称 | 推荐规格 | 功能说明 |
|---|---|---|
| 机架 | 碳纤维材质（如450mm轴距） | 轻便且强度高，提供主体结构 |
| 电机 | 2212KV1400无刷电机（4个） | 提供动力，需匹配螺旋桨 |
| 电调（ESC） | 30A电调（4个） | 控制电机转速，需与电机兼容 |
| 飞控板 | 如Pixhawk或Arduino+IMU传感器 | 核心控制单元，维持飞行稳定 |
| 电池 | 3S 2200mAh锂电池 | 动力来源，电压需匹配电机和电调 |
| 遥控器及接收机 | 4GHz遥控器（6通道以上） | 发射控制信号，接收机解码指令 |
| 螺旋桨 | 1045或1047桨（正反各2个） | 产生升力，需与电机匹配 |
| 其他配件 | 螺丝、扎带、减震球、LED灯带 | 固定部件、减震、夜间飞行标识 |
组装步骤
-
机架组装
- 拆解机架,用螺丝固定电机臂，确保电机安装孔位与机架匹配。
- 将电机安装到机臂末端,注意电机线朝向机架中心，便于后续布线。
-
电子设备安装
- 将电调固定在机架下方或专用安装板上,电机线与电调对应连接（通常为三色线，按相序连接）。
- 飞控板安装在机架上方减震球上,减少飞行时的振动干扰。
- 接收机固定在飞控板附近,信号线连接至飞控的SERVO端口。
-
动力系统连接
（图片来源网络，侵删）- 电池线连接至电调主电源输入端,注意正负极（红正黑负）。
- 飞控的PWM输出线连接至电调信号线,控制电机转速（通常为4个通道）。
-
螺旋桨与调试
- 根据电机旋转方向安装螺旋桨（正桨顺时针，反桨逆时针），确保气流方向一致。
- 检查所有线路是否固定牢靠,避免飞行中缠绕。
调试与飞行
-
飞控校准

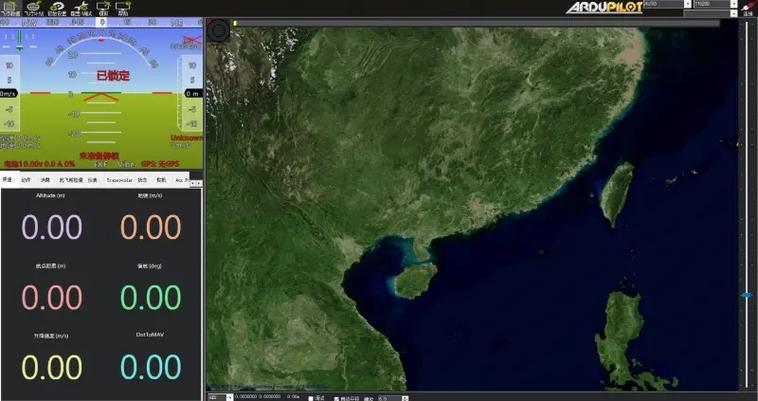

- 通过地面站软件（如Mission Planner）校准飞控的陀螺仪、加速度计和电子罗盘。
- 设置遥控器通道映射（如油门、方向舵等），确保与飞控匹配。
-
动力测试
- 飞机固定状态下,逐步推动油门门，测试电机转向是否正确（相邻电机转向相反）。
- 检查电调是否正常响应,无异常噪音或过热。
-
飞行参数设置
（图片来源网络，侵删）- 根据无人机重量调整PID参数（比例、积分、微分），确保飞行稳定。
- 设置失控保护（如低电压自动返航或降落）。
注意事项
- 安全第一：首次飞行在空旷场地进行，远离人群和障碍物。
- 电池保养：避免过度充放电，长期存放需保持50%电量。
- 定期检查：飞行后检查螺丝是否松动、电机及电调温度是否正常。
相关问答FAQs
Q1：无人机起飞后总是向一侧倾斜怎么办？
A：可能是电机推力不均或飞控校准不准确，建议重新校准陀螺仪，检查各电机转速是否一致（可用测试台测量），并调整PID参数中的Roll和Pitch值。
Q2：遥控距离突然变短是什么原因？
A：常见原因包括接收机天线方向错误（应垂直于机身）、电池电量不足导致信号发射功率下降，或遥控器与接收机频率偏差，可尝试重新对频，更换电池或检查天线位置。
