本手册旨在为维修工程师、技术爱好者以及需要深入了解HP打印机工作原理的用户提供一份系统、实用的入门指南，我们将从最基础的理论讲起,逐步深入到故障诊断的逻辑与方法。
HP打印机维修技术手册 第一部：基础理论与诊断篇
前言
欢迎来到惠普打印机维修技术的世界，本手册是系列教程的第一部分，专注于打下坚实的理论基础和掌握科学的诊断方法，无论是面对喷墨还是激光打印机，一个优秀的维修人员都必须像医生一样，能够“望闻问切”，准确判断“病因”,然后才能对症下药。
重要提示：在进行任何维修操作前，请务必确保打印机已断电，并拔掉电源线，对于激光打印机，请注意高压部件和墨粉/硒鼓的潜在危害。
第一章：HP打印机工作原理概览
要维修一台机器，首先要了解它如何工作，HP打印机主要分为两大类：喷墨和激光。
1 喷墨打印机工作原理
喷墨打印机通过将微小的墨滴精确喷射到纸张上来形成图像或文字，其核心技术是“按需喷墨”。
主要部件与功能：
-
打印头: 这是喷墨打印机的核心，通常与墨盒一体化（如HP 80系列）或分离（如HP 950/951系列）,它内部有成百上千个微小的喷嘴。
- 热发泡式: 墨水腔内有一个微小的加热器，瞬间通电后产生气泡，将墨滴从喷嘴中挤出,这是HP最主流的技术。
- 压电式: 墨水腔上方有一个压电晶体，通电后晶体变形，产生压力将墨滴挤出，寿命更长,成本也更高。
-
墨盒: 存储墨水，并内置部分打印头电路（针对热发泡式）。
（图片来源网络，侵删） -
小车组件: 承载打印头和墨盒，在导轨上左右移动,由步进电机驱动。
-
清洁单元: 在打印机闲置时，打印头会移动到此处，通过橡胶刮刀和抽墨垫进行清洁,防止喷嘴堵塞。
-
纸张传输系统: 包括进纸辊、分离垫、出纸辊等,负责将纸张从纸盒中精确地送到打印位置再送出。
工作流程：
- 接收数据,处理器将图像分解为点阵数据。
- 小车移动到起始位置。
- 根据数据，打印头上的特定喷嘴被加热（或压电晶体被激活）,喷射出墨滴。
- 小车沿导轨水平移动，同时纸张垂直进纸（或双向打印）,逐行或逐页构建图像。
2 激光打印机工作原理
激光打印机利用激光、静电和碳粉（墨粉）来完成打印，它的工作过程更像一个“静电复印”过程。
主要部件与功能：
-
硒鼓: 核心部件，包含感光鼓、显影辊、刮刀、废粉仓等。
- 感光鼓: 具有光敏特性,表面预充有均匀的正电荷。
- 显影辊: 将墨粉吸附到其表面，并带有与感光鼓极性相反的电荷，使墨粉能够“跳跃”到感光鼓的图像区域。
-
激光扫描单元: 包括激光二极管、多面镜（旋转棱镜）、透镜组等，它接收打印数据，控制激光束，在感光鼓上“绘制”出静电潜像。
-
高压充电辊: 为感光鼓均匀地预充电。
-
显影仓: 储存墨粉,并通过搅拌棒使其带电。
-
定影组件: 包括加热辊和压力辊，其作用是将融化后的墨粉永久地“焊”在纸张上。
-
纸张传输系统: 更为复杂，包含多个进纸辊、传输辊和出纸辊，确保纸张在各个阶段（充电、曝光、显影、转印、定影）的精确位置。
工作流程（七步法）：
- 充电: 高压充电辊给感光鼓表面均匀覆盖一层正电荷。
- 曝光: 激光束扫描感光鼓，被照射到的区域电荷被中和，形成看不见的“静电潜像”。
- 显影: 显影辊上的带负电的墨粉被吸引到感光鼓上带正电的区域，使潜像“显影”为可见的墨粉图像。
- 转印: 纸张从感光鼓下方经过，纸张背面被施加更强的正电荷,将感光鼓上的墨粉图像吸附到纸张上。
- 分离: 纸张在离开感光鼓时，通过分离爪或分离垫,防止纸张与硒鼓粘连。
- 定影: 纸张进入定影组件，在高温和高压下,墨粉融化并牢固地附着在纸上。
- 清洁: 刮刀刮去感光鼓上残留的废粉，废粉被收集到废粉仓,为下一次打印做准备。
第二章：维修前的准备与安全规范
1 维修工具包
- 基础工具： 十字/一字螺丝刀套装、镊子（尖头和弯头）、防静电手环。
- 清洁用品： 无水酒精（99%以上浓度）、无绒布/棉签、压缩空气罐、小刷子。
- 测量仪器： 万用表（必备，用于测量电压、电阻、通断）。
- 专用工具： 感光鼓清洁布（激光打印机）、齿轮拨片、卡扣撬棒。
- 耗材： 常用型号的墨盒/硒鼓、转印辊、定影膜、搓纸轮等。
2 安全规范
- 断电操作： 维修前务必拔掉电源线，并等待至少5分钟（特别是激光打印机，让内部高压电容放电）。
- 防静电： 打印机内部电子元件（如主板、内存）对静电非常敏感，佩戴防静电手环,并确保身体接地。
- 激光安全： 激光打印机的激光单元在工作时是密闭的,但切勿在通电状态下拆卸激光扫描单元。
- 高温警告： 定影组件在打印后温度极高（约180°C）,切勿在打印机刚关机后触摸。
- 墨粉处理： 激光打印机的墨粉是微细颗粒，吸入或接触皮肤可能有害，请佩戴口罩和手套，避免墨粉扩散，清洁时用湿布擦拭,干扫会使墨粉飞扬。
第三章：故障诊断逻辑与方法
这是维修的灵魂，遵循科学的诊断流程，可以事半功倍,避免盲目更换零件。
1 “望闻问切”四步法
-
问 - 诊断的起点
- 故障现象描述： “打印全白”、“有竖条”、“卡纸”、“有异响”、“报错代码”。
- 发生频率： “每次都这样”、“偶尔一次”。
- 发生时机： “开机就报错”、“打印第一张时”、“打印多张后”。
- 最近有无操作： “是否更换过墨盒/硒鼓”、“是否移动过打印机”、“是否灌过墨/加过粉”。
- 打印历史： “之前打印是否正常”。
-
望 - 观察与检查
- 外观检查： 查看打印机外部有无破损、线缆是否松动、有无墨水/墨粉泄漏。

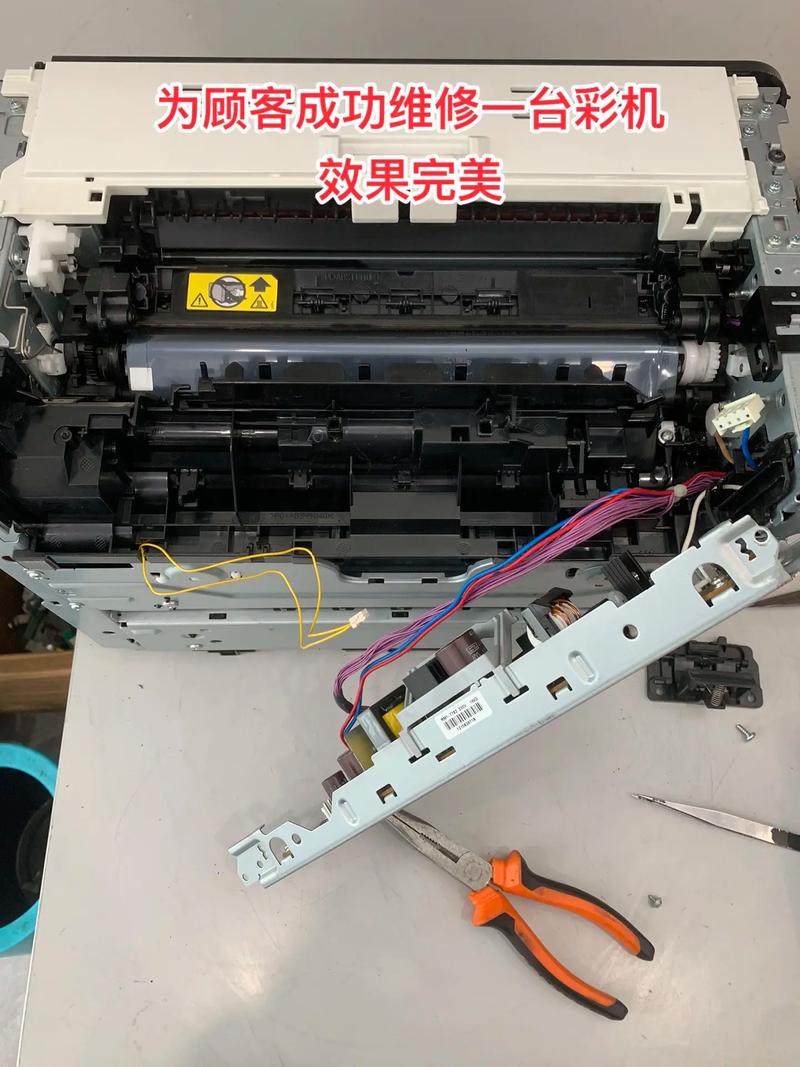

- 内部检查： 打开机盖，观察内部有无异物（如纸屑、大头针）、硒鼓/墨盒是否安装到位、传动齿轮有无断裂或卡住、传感器（通常是塑料小叶片或凹槽）是否被异物挡住或损坏。
- 检查耗材： 观察墨盒触点有无氧化、硒鼓表面有无划痕、墨粉是否用尽。
-
闻 - 听声音与闻气味
- 听声音：
- 咔哒声/金属摩擦声： 可能是齿轮损坏或异物卡住传动部件。
- 连续的“嗡嗡”声： 可能是电机或风扇异常。
- “咯噔”一下就停： 可能是初始化过程中某个部件（如小车）无法归位。
- 闻气味：
- 焦糊味： 严重警告！可能是定影组件过热、烧毁，或电机线圈烧毁,立即断电检查。
- 听声音：
-
切 - 动手测试与测量
- 打印测试页： 这是诊断最有效的方法，通过测试页可以判断问题出在哪个环节（喷墨打印头的喷嘴是否堵塞，激光打印机的图像是否完整）。
- 清洁打印头/硒鼓： 对于喷墨打印机，运行打印头清洁程序，对于激光打印机，用软布轻轻擦拭感光鼓和转印辊（注意方向）。
- 使用万用表测量：
- 电源板输出电压： 检查主板、电机、高压板等是否得到正确的供电电压（如+24V, +5V, +3.3V）。
- 传感器通断： 检查纸张传感器、盖板传感器等是否正常，传感器通路时为低电平（或电阻很小），断开时为高电平（或电阻无穷大）。
- 线圈/电机阻值： 判断电机或电磁线圈是否开路或短路。
2 分区诊断法
根据打印机的工作流程,将问题定位到具体的功能模块。
| 故障现象 | 可能原因（从易到难） | 诊断与解决步骤 |
|---|---|---|
| 无法开机，无反应 | 电源线/插座问题 电源板故障 主板故障 |
换插座、换电源线测试。 测量电源板输入/输出电压是否正常。 若电源板无输出，多为电源板损坏；若有输出但主板不工作，可能为主板故障。 |
| 开机后报错，灯闪 | 盖板未关好 纸张传感器被挡 小车/墨盒无法归位 主板固件错误 |
重新关紧盖板。 检查盖板下和进纸通道的传感器，清理异物。 手动推动小车，看是否能顺畅归位，检查归位传感器和传动带。 尝试冷启动（断电拔线）或恢复出厂设置。 |
| 打印全白（喷墨） | 墨盒无墨/未安装好 打印头喷嘴堵塞 打印头电路板损坏 |
检查墨水余量，重新安装墨盒。 运行打印机自带的打印头清洁程序2-3次。 若清洁无效，可能是打印头老化或电路损坏，需更换墨盒或打印头。 |
| 打印全白（激光） | 硒鼓未安装好/寿命到期 硒鼓墨粉用尽 激光扫描单元故障 高压充电辊损坏 主板故障 |
重新安装硒鼓或更换新硒鼓。 轻摇硒鼓，检查是否有墨粉声，无粉则更换。 检查激光单元有无明显遮挡，观察感光鼓在打印时是否有图像。 检查充电辊是否破损或污染。 更换主板。 |
| 打印全黑（激光） | 硒鼓刮刀损坏 显影辊损坏/污染 感光鼓划伤 高压转印辊损坏 |
检查刮刀是否完好，有无墨粉堆积。 检查显影辊是否被墨粉或废粉污染。 检查感光鼓表面有无划痕。 更换转印辊。 |
| 有规律的竖白条/黑条 | 打印头/感光鼓上有脏东西或划痕 对应位置的喷嘴/激光单元损坏 |
清洁打印头/感光鼓。 观察条纹位置，判断是喷头堵塞还是激光器/反射镜问题，通常为硬件损坏。 |
| 卡纸 | 纸张受潮/不符合规格 纸盒搓纸轮磨损/脏污 分离爪/垫老化 传动齿轮损坏 定影组件卡纸 |
检查纸张，更换新纸。 清洁或更换搓纸轮。 检查分离爪是否弹性不足，或分离垫是否老化。 听声音判断，检查齿轮有无损坏。 清理定影组件内的碎纸，检查定影膜是否破损。 |
第四章：常见故障代码解析（示例）
HP打印机通常通过指示灯闪烁或控制面板上的错误代码来报告故障。
| 错误代码 | 含义 | 常见解决方法 |
|---|---|---|
| 0x... (如 0x6A10, 0xE2) | 纸张进纸问题 | 清理进纸通道，检查搓纸轮，确保纸张规格正确。 |
| xxxx | 输入/拾取问题 | 纸张卡在进纸区域，清理卡纸，检查分离垫。 |
| xxxx | 输出/定影问题 | 纸张卡在定影区域，小心取出卡纸，检查定影组件。 |
| xxxx | 维护工具 kit 问题 | 通常出现在企业级打印机，提示维护套件（如转印套件、定影套件）寿命到期，需更换。 |
| xxxx | 固件或 formatter 问题 | 冷启动（断电拔线），若无效，可能需要更新固件或更换 formatter 板（主板）。 |
| B8xxxxxx | 墨盒问题 | 墨盒未安装、芯片未识别、墨盒型号不正确，重新安装墨盒，用酒精擦拭芯片触点。 |
第五章：预防性维护
最好的维修是不需要维修。
- 保持清洁： 定期用软布擦拭打印机外部,清理内部纸屑和墨粉。
- 使用合格耗材： 劣质墨粉/墨水不仅影响打印质量，还容易堵塞喷嘴、污染硒鼓,甚至损坏打印机。
- 正确进纸： 不使用受潮、卷曲或过厚的纸张。
- 定期使用： 即使不常用，也建议每周打印一两页,保持机械部件和墨水的流动性。
- 关机断电： 长时间不使用时，建议关闭电源开关,而不仅仅是待机。
《HP打印机维修技术手册 第一部》到此结束，我们系统地学习了打印机的工作原理、安全规范、诊断逻辑和常见问题，掌握了这些基础知识,您已经具备了成为一名初级维修工程师的潜质。
维修是一个实践性极强的领域，理论学习后，更重要的是多动手、多观察、多总结，在第二部中，我们将深入探讨具体机型的拆解、更换和高级故障排除。
祝您维修顺利！
