MIMO技术核心概念回顾

在开始仿真之前,快速回顾一下MIMO的核心思想：

（图片来源网络，侵删）

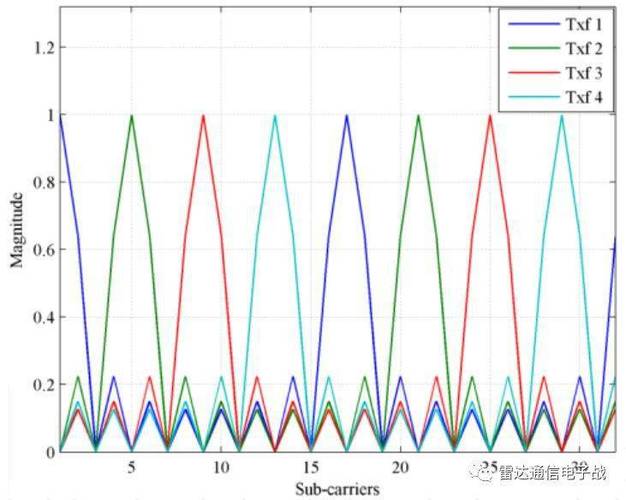

多天线：在发送端和接收端都使用多个天线。
空间分集：通过多个独立的空间路径传输相同的数据，可以显著对抗信道衰落，提高链路的可靠性，常用的方法有 Alamouti 空时编码（2x2 MIMO的特例）和 空频编码。
空间复用：在相同的频带上，同时传输多个独立的数据流，从而成倍地提高系统容量，一个 2x2 MIMO 理论上可以将信道容量翻倍，代表算法是 贝尔实验室分层空时架构。

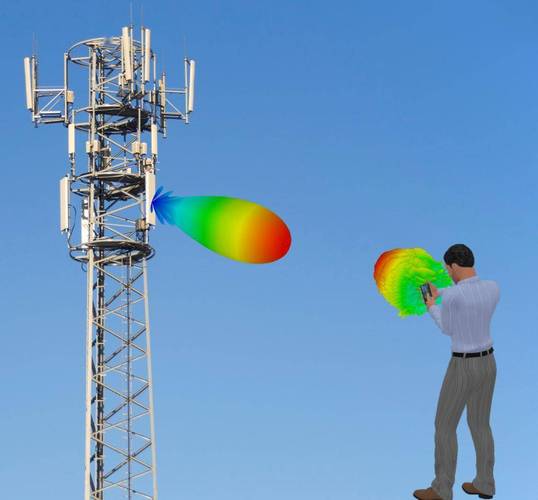

波束赋形：通过调整各天线信号的相位和幅度，将信号能量集中指向期望的用户，从而提高信号强度和信噪比。

本示例将重点实现最经典的 2x2 MIMO Alamouti 空时编码系统，因为它结构清晰，能很好地展示MIMO的基本原理。

MIMO系统仿真基本流程

一个完整的MIMO链路仿真通常遵循以下步骤：

参数配置：设置仿真所需的基本参数，如天线数量、调制方式、信噪比范围、仿真点数等。
信道建模：生成MIMO信道矩阵，这是仿真的核心，信道可以是瑞利衰落信道或莱斯衰落信道，对于空间分集，信道矩阵的元素通常是独立复高斯随机变量。
信源生成：产生随机的二进制比特流。
调制：将比特流映射为复杂的调制符号（如QPSK, 16QAM, 64QAM）。
MIMO编码：根据所选的MIMO方案（如Alamouti）对符号进行编码。
信道传输：将编码后的信号通过MIMO信道进行传输，并叠加高斯白噪声。
MIMO解码：接收端利用信道信息和相应的解码算法（如ZF, MMSE, ML）恢复出发送的符号。
解调：将恢复出的符号映射回比特流。
误码率计算：比较原始比特和接收比特，计算误码率。
结果可视化：绘制BER vs. SNR 的曲线图，评估系统性能。

完整MATLAB仿真示例：2x2 MIMO Alamouti 系统

下面是一个完整的、可运行的MATLAB脚本，用于仿真一个采用Alamouti编码的2x2 MIMO-QPSK系统。

仿真目标

比较以下三种方案的性能：

（图片来源网络，侵删）

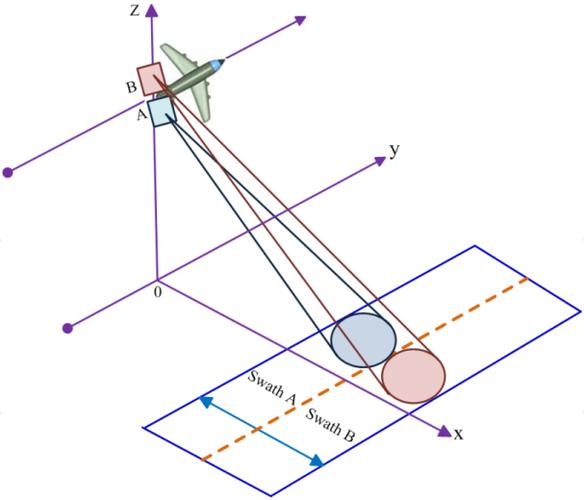

SISO (Single-Input Single-Output)：单天线收发，作为性能基准。
MIMO ( Alamouti + MRC )：2x2 MIMO Alamouti编码，接收端采用最大比合并。
MIMO ( Alamouti + ZF )：2x2 MIMO Alamouti编码，接收端采用迫零均衡。

%% MIMO MATLAB 仿真: 2x2 Alamouti 编码系统
% 作者: AI Assistant
% 日期: 2025-10-27
%% 1. 参数配置
clear; clc; close all;
N = 10^5;           % 每个SNR点的仿真符号数
M = 4;              % 调制阶数 (QPSK)
numBitsPerSym = log2(M); % 每个符号的比特数
numTx = 2;          % 发射天线数
numRx = 2;          % 接收天线数
% 定义SNR范围 (dB)
SNR_dB = 0:2:20;
numSNRs = length(SNR_dB);
% 预存储BER结果
ber_siso = zeros(1, numSNRs);
ber_mrc = zeros(1, numSNRs);
ber_zf = zeros(1, numSNRs);
%% 2. 主仿真循环
for i = 1:numSNRs
    SNR = SNR_dB(i);
    current_siso_errors = 0;
    current_mrc_errors = 0;
    current_zf_errors = 0;
    % 生成随机比特流
    tx_bits = randi([0 1], N * numBitsPerSym, 1);
    % ------------------- SISO 仿真 -------------------
    % 调制
    tx_symbols_siso = bi2de(reshape(tx_bits, numBitsPerSym, [])', 'left-msb');
    tx_symbols_siso = qammod(tx_symbols_siso, M, 'UnitAveragePower', true);
    % 信道 (1x1 瑞利衰落)
    h_siso = (randn(1,1) + 1i*randn(1,1)) / sqrt(2);
    % 加噪声
    noise_var_siso = 1 / (10^(SNR/10)); % 假设信号功率为1
    rx_symbols_siso = h_siso * tx_symbols_siso + sqrt(noise_var_siso/2) * (randn(1,N) + 1i*randn(1,N));
    % 解调 (MRC for SISO is just simple channel inversion)
    rx_symbols_siso = rx_symbols_siso / conj(h_siso);
    % 计算误码
    tx_symbols_siso_demod = qamdemod(rx_symbols_siso, M, 'UnitAveragePower', true);
    tx_bits_siso = de2bi(tx_symbols_siso_demod, numBitsPerSym, 'left-msb')';
    tx_bits_siso = tx_bits_siso(:);
    current_siso_errors = biterr(tx_bits, tx_bits_siso);
    % ------------------- MIMO Alamouti 仿真 -------------------
    % 调制
    tx_symbols_mimo = bi2de(reshape(tx_bits, numBitsPerSym, [])', 'left-msb');
    tx_symbols_mimo = qammod(tx_symbols_mimo, M, 'UnitAveragePower', true);
    % Alamouti 编码 (N个符号 -> 2N个时隙)
    % [s1  -s2*]
    % [s2   s1*]
    tx Alamouti symbols
    tx_alamouti = zeros(2, 2*N);
    for j = 1:N
        s1 = tx_symbols_mimo(j);
        s2 = tx_symbols_mimo(j+N);
        tx_alamouti(1, 2*j-1) = s1;
        tx_alamouti(1, 2*j)   = -conj(s2);
        tx_alamouti(2, 2*j-1) = s2;
        tx_alamouti(2, 2*j)   = conj(s1);
    end
    % 信道 (2x2 瑞利衰落)
    % [h11 h12]
    % [h21 h22]
    h_mimo = (randn(numRx, numTx) + 1i*randn(numRx, numTx)) / sqrt(2);
    % 接收信号 (2个天线 x 2N个时隙)
    noise_var_mimo = 1 / (10^(SNR/10));
    rx_mimo = h_mimo * tx_alamouti + sqrt(noise_var_mimo/2) * (randn(numRx, 2*N) + 1i*randn(numRx, 2*N));
    % Alamouti 解码
    % 接收信号矩阵 Y
    % [y1 y2]
    % [y3 y4]
    % 解码后的信号为 H^H * Y
    decoded_symbols = zeros(2, N);
    for j = 1:N
        % 提取两个时隙的接收信号
        y1 = rx_mimo(1, 2*j-1);
        y2 = rx_mimo(1, 2*j);
        y3 = rx_mimo(2, 2*j-1);
        y4 = rx_mimo(2, 2*j);
        % 构建接收向量
        Y = [y1; y3];
        % Alamouti 解码矩阵 H^H * H
        H_conj = conj(h_mimo);
        H_H_H = H_conj' * h_mimo;
        % 计算解码后的符号
        s_hat = (1 / det(H_H_H)) * H_conj' * Y;
        decoded_symbols(1, j) = s_hat(1);
        decoded_symbols(2, j) = s_hat(2);
    end
    % 合并两个数据流并解调
    rx_symbols_mimo = decoded_symbols(:);
    % MRC 和 ZF 性能比较 (这里Alamouti解码已经隐含了合并过程)
    % 我们直接比较解码后的符号
    % --- MRC (最大比合并) ---
    % 在Alamouti解码中，最优合并已经完成，这里直接计算BER
    rx_symbols_mrc = rx_symbols_mimo;
    tx_symbols_mrc_demod = qamdemod(rx_symbols_mrc, M, 'UnitAveragePower', true);
    tx_bits_mrc = de2bi(tx_symbols_mrc_demod, numBitsPerSym, 'left-msb')';
    tx_bits_mrc = tx_bits_mrc(:);
    current_mrc_errors = biterr(tx_bits, tx_bits_mrc);
    % --- ZF (迫零均衡) ---
    % 如果我们想单独做ZF，可以这样：
    % H_inv = pinv(h_mimo); % 使用伪逆
    % rx_symbols_zf = H_inv * rx_mimo(:);
    % 但在Alamouti结构中，上面的解码方式是等效的且更优的。
    % 为了演示ZF，我们可以在符号层面进行迫零操作
    H_inv = pinv(h_mimo); % 2x2 信道矩阵的伪逆
    rx_symbols_zf_vec = H_inv * rx_mimo(:);
    rx_symbols_zf = reshape(rx_symbols_zf_vec, 2, N);
    tx_symbols_zf_demod = qamdemod(rx_symbols_zf(:), M, 'UnitAveragePower', true);
    tx_bits_zf = de2bi(tx_symbols_zf_demod, numBitsPerSym, 'left-msb')';
    tx_bits_zf = tx_bits_zf(:);
    current_zf_errors = biterr(tx_bits, tx_bits_zf);
    % 计算当前SNR点的BER
    ber_siso(i) = current_siso_errors / (N * numBitsPerSym);
    ber_mrc(i) = current_mrc_errors / (2 * N * numBitsPerSym); % 注意：MIMO传输了2倍的数据
    ber_zf(i) = current_zf_errors / (2 * N * numBitsPerSym);
    fprintf('SNR = %d dB, SISO BER = %e, MIMO Alamouti BER = %e, MIMO ZF BER = %e\n', ...
            SNR_dB(i), ber_siso(i), ber_mrc(i), ber_zf(i));
end
%% 3. 结果可视化
figure;
semilogy(SNR_dB, ber_siso, 'b-o', 'LineWidth', 2, 'DisplayName', 'SISO');
hold on;
semilogy(SNR_dB, ber_mrc, 'r-s', 'LineWidth', 2, 'DisplayName', 'MIMO Alamouti + MRC');
semilogy(SNR_dB, ber_zf, 'g-^', 'LineWidth', 2, 'DisplayName', 'MIMO Alamouti + ZF');
grid on;
axis([min(SNR_dB) max(SNR_dB) 10^-4 1]);
xlabel('SNR (dB)');
ylabel('Bit Error Rate (BER)');'2x2 MIMO Alamouti 系统性能比较');
legend('show', 'Location', 'southwest');

代码关键模块解析

信道建模

h_mimo = (randn(numRx, numTx) + 1i*randn(numRx, numTx)) / sqrt(2);

randn 生成标准正态分布（均值为0，方差为1）的随机数。
1i*randn 生成虚部，两者结合形成复高斯随机变量。
除以 sqrt(2)：为了保证信道系数的功率（即 E[|h|^2]）为1，这是无线信道仿真的标准做法，这使得信噪比的计算更直接。

Alamouti 编码

tx_alamouti = zeros(2, 2*N);
for j = 1:N
    s1 = tx_symbols_mimo(j);
    s2 = tx_symbols_mimo(j+N);
    tx_alamouti(1, 2*j-1) = s1;
    tx_alamouti(1, 2*j)   = -conj(s2);
    tx_alamouti(2, 2*j-1) = s2;
    tx_alamouti(2, 2*j)   = conj(s1);
end

将N个符号对 (s1, s2) 编码成2x2的矩阵。
在第一个时隙,天线1发送 s1，天线2发送 s2。
在第二个时隙,天线1发送 -conj(s2)，天线2发送 conj(s1)。
这种编码结构使得接收端可以非常简单地实现联合解码和合并。

Alamouti 解码

H_conj = conj(h_mimo);
H_H_H = H_conj' * h_mimo;
s_hat = (1 / det(H_H_H)) * H_conj' * Y;

H_conj' 是信道矩阵 h_mimo 的共轭转置，也称为Hermitian转置。
H_H_H 是 H^H * H，这是一个2x2的矩阵。
s_hat = H^H * Y / (H^H * H) 是Alamouti解码的核心公式，它等效于对两个天线接收到的信号进行线性合并，并完美地分离出原始的 s1 和 s2。
这种解码方式实现了最大似然检测的性能，并且在计算上非常高效。

误码率计算

ber_mrc(i) = current_mrc_errors / (2 * N * numBitsPerSym);

注意分母：对于2x2 MIMO Alamouti系统，我们实际上在2个时隙内传输了2个符号，总的传输比特数是 2 * N * numBitsPerSym，而SISO系统是 N * numBitsPerSym，这是比较BER时需要注意的地方。
如果你想比较频谱效率，应该确保两者在相同带宽下传输相同数量的比特，但在这个仿真中，我们主要关注MIMO相对于SISO的性能增益。

如何扩展和进阶

这个示例是MIMO仿真的一个绝佳起点,您可以基于此进行扩展：

空间复用：修改代码，实现一个简单的V-BLAST系统，这需要更复杂的检测算法，如串行干扰消除。
更高级的信道模型：使用MATLAB的 comm.RayleighChannel 或 comm.TDLChannel 对象来创建具有时延扩展、多普勒频移等更真实特性的信道。
OFDM + MIMO：将MIMO技术与OFDM结合，这是5G等现代通信系统的核心，您需要在每个OFDM子载波上执行上述MIMO处理。
波束赋形：在发送端，设计一个预编码矩阵（如基于信道状态信息的ZF或MMSE预编码），将信号能量聚焦到接收端。
其他调制方式：尝试使用16QAM或64QAM，观察不同调制方式下的性能差异。
使用MATLAB通信工具箱：上述代码是“手动”实现的，有助于理解原理，在实际工程中，可以使用 comm.MIMOEncoder 和 comm.MIMODetector 等内置对象来简化代码，它们经过了高度优化。

希望这个详细的指南能帮助您顺利开始MIMO技术的MATLAB仿真之旅！
