无人机像控摄影测量综合实验方案
实验目的
本实验旨在通过一个完整的无人机摄影测量工作流程,使学生或参与者掌握以下核心技能：
（图片来源网络，侵删）
-
掌握无人机航测外业数据采集方法：
- 学习如何根据测区范围和精度要求,规划合理的航线。
- 掌握像控点布设、测量与标定的基本原则。
- 熟练操作无人机进行航拍飞行,获取合格的影像数据。
-
掌握摄影测量内业数据处理流程：
- 学习使用专业的摄影测量软件（如 Pix4Dmapper, ContextCapture, Agisoft Metashape 等）进行空三加密。
- 理解像控点在空三加密中的核心作用及其对成果精度的影响。
- 掌握通过空三加密生成高密度点云、数字表面模型和正射影像图的方法。
-
理解与分析像控点对成果精度的影响：
- 通过对比不同布设方案（如数量、分布）的实验结果，定量分析像控点对最终成果（DOM、DSM、点云）平面精度和高程精度的影响。
- 评估无人机摄影测量技术在特定场景下的应用能力和精度水平。
实验原理
摄影测量的基本原理是利用中心投影的几何关系，通过从不同角度拍摄的、具有一定重叠度的影像，恢复摄影时刻的空间姿态（外方位元素：X, Y, Z, ω, φ, κ）,并反算出地面点的三维坐标。
（图片来源网络，侵删）
-
空中三角测量： 这是整个流程的核心，它通过连接点和像控点，将所有影像的内外方位元素解算出来，从而建立一个统一的、精确的几何模型，连接点是影像之间自动匹配的特征点，而像控点是坐标已知的地面控制点,为整个模型提供了绝对尺度和高精度的地理参考。
-
像控点的作用：
- 绝对定向： 将相对模型（以第一个摄站为原点的模型）转换到统一的坐标系（如CGCS2000、WGS84等）中。
- 控制精度： 像控点的分布、数量和测量精度直接决定了空三加密的精度，进而影响所有后续成果的精度,通常要求像控点均匀分布在测区的四周和中间。
-
三维重建： 在获得精确的几何模型后，通过密集影像匹配算法，为影像中的每一个像素点计算其三维坐标，生成高密度点云，基于点云可以进一步生成数字表面模型、数字高程模型和正射影像图。
实验准备
-
硬件设备：
（图片来源网络，侵删）- 无人机： 具备稳定飞行和精准悬停能力的多旋翼无人机（如大疆Mavic 3 Enterprise, Phantom 4 RTK等），RTK版本能提供高精度的位置信息,可减少对地面像控点的依赖。
- 相机： 无人机自带相机，要求传感器尺寸、焦距等参数已知。
- 像控点： 至少6-10个专用的像控点标志板（棋盘格或圆形靶标），尺寸大小需根据飞行高度确定,确保在影像中清晰可辨。

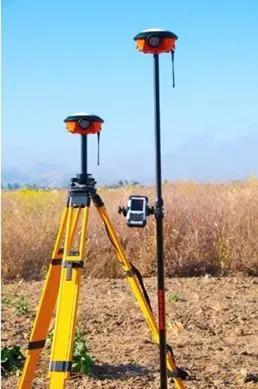

- 测量设备： RTK-GPS接收机或全站仪，用于精确测量像控点的三维坐标（平面和高程）。
- 电脑： 性能较好的计算机，用于处理海量影像数据（建议CPU i7以上，内存32GB以上，独立显卡NVIDIA GTX 1660以上）。
-
软件准备：
- 航线规划软件： DJI GS Pro, Litchi等。
- 摄影测量处理软件： Pix4Dmapper（推荐，功能强大，界面友好）、ContextCapture、Agisoft Metashape等。
- 数据后处理软件（可选）： 用于处理RTK原始数据,获得更高精度的像控点坐标。
-
测区选择：
- 选择一个地面有丰富纹理、无明显遮挡的区域（如校园一角、公园、建筑工地）。
- 测区内地形起伏不宜过大,便于布设和测量像控点。
- 测区边界清晰，范围适中（100m x 100m）。
实验步骤
外业数据采集
-
踏勘与布点：
- 在测区内实地踏勘，确定像控点位置，遵循“周边布设、中间控制”的原则,确保像控点均匀覆盖整个测区。
- 选择稳固、不易被移动、影像上清晰可辨的地面（如沥青路面、水泥地）作为像控点位置。
- 为每个像控点编号（如 G01, G02...）,并用油漆或喷漆做永久性标记。
-
像控点测量：
- 使用RTK-GPS或全站仪，按照规范的测量流程，精确测量每个像控点的三维坐标（X, Y, H）。
- 记录好每个点的编号和对应的坐标，并拍摄一张包含点号和周围环境的参考照片,便于内业识别。
-
航线规划：
- 在航线规划软件中导入测区范围。
- 设置航高（如 80-100米）、航向重叠率（建议 >80%）、旁向重叠率（建议 >70%）、飞行速度等参数。
- 确保航线覆盖整个测区，并有一定的航向和旁向超出（一般为像控点分布范围的10%-20%）。
- 检查航线是否合理,有无漏拍区域。
-

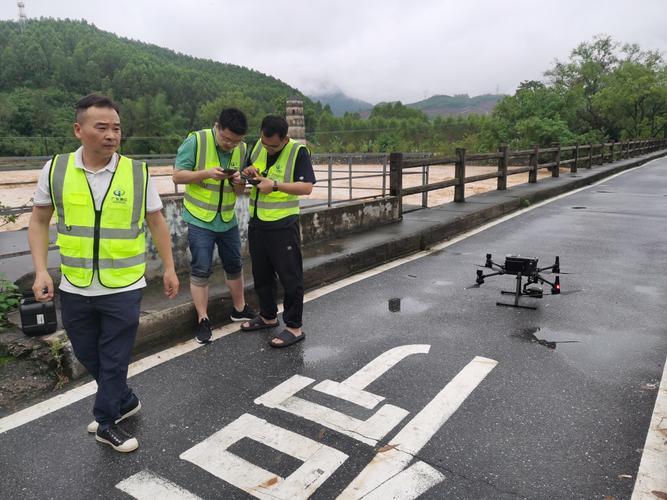

飞行作业：
- 检查无人机电池、固件、状态是否正常。
- 在安全、合法的空域内执行飞行任务。
- 飞行结束后，检查影像数量、质量和重叠度是否满足要求，确保每张像控点标志板在至少3-5张影像上出现。
内业数据处理
-
数据整理：
将拍摄的影像、无人机POS数据（如果支持）和像控点坐标文件整理到同一个文件夹中。
-
新建工程与导入数据：
- 打开摄影测量软件（以Pix4Dmapper为例）,新建一个项目。
- 选择“Initial Processing”（初始处理）。
- 导入所有影像，软件会自动读取影像的EXIF信息（如焦距、时间戳等）。
- 导入像控点坐标文件（通常是CSV或TXT格式）。
-
像控点量测：
- 软件会自动进行初始匹配,并生成一个粗略的模型。
- 进入“Measure and Validate”（量测与验证）步骤。
- 软件会自动在影像上标记出可能的像控点位置，操作员需要手动精确地将每个像控点的中心对准靶标中心，通常需要在3张以上的影像上完成同一个像控点的量测,软件会自动检查一致性。
- 为所有像控点完成量测后,保存项目。
-
空三加密：
- 进入“Dense Cloud”（密集匹配）或 "Point Cloud"（点云）步骤，在此之前软件会先进行“Quality”（质量）检查,即空三加密。
- 启动空三计算,软件会利用像控点和连接点进行高精度解算。
- 查看报告，检查重投影误差是否在合理范围内（通常小于1个像素），像控点的残差是否均匀且较小，如果某个点残差过大，需要检查该点的量测是否准确,或该点是否在飞行中有变动。
-
成果生成：
- 空三加密通过后，可以生成以下成果：
- 2D Maps / Orthomosaic (DOM - 正射影像图)： 带有地理坐标的、无变形的二维平面图。
- 3D Maps / DSM (数字表面模型)： 包含地表所有物体（如建筑、树木）高程的三维模型。
- DSM / DTM (数字高程模型)： 仅包含地面高程的三维模型（需要额外进行点云分类）。
- Point Cloud (点云)： 由海量三维点组成的模型。
- 空三加密通过后，可以生成以下成果：
实验方案设计与对比分析（可选，用于深入理解）
为了量化分析像控点的作用,可以设计以下对比实验：
| 实验组 | 像控点使用情况 | 预期结果分析 |
|---|---|---|
| 基准组 (A) | 使用所有像控点 (例如9个，均匀分布) | 精度最高，此组作为参照标准，评估其他组的精度损失，DOM和DSM应与实地情况高度吻合。 |
| 对比组 (B) | 减少像控点数量 (例如只用4个，仅分布在四角) | 精度下降，尤其是测区中心区域，平面和高程误差会增大，DSM可能出现扭曲。 |
| 对比组 (C) | 像控点分布不均 (例如8个，全部集中在测区一侧) | 精度严重下降且不均匀，远离像控点的区域会产生较大系统误差，模型可能被“拉扯”变形。 |
| 对比组 (D) | 不使用任何像控点 (仅依靠POS数据) | 模型比例和方位不准，生成的模型形状可能正确，但绝对位置和尺寸是错误的，无法在真实地理坐标系中使用。 |
精度验证方法： 在测区内选取若干检查点，这些点不参与空三计算，但需要用高精度仪器测量其真实坐标。 在生成的DOM或DSM上，量测这些检查点的坐标，并与真实坐标对比，计算中误差：
- 平面中误差 =
sqrt(Σ(ΔX² + ΔY²) / n) - 高程中误差 =
sqrt(Σ(ΔH²) / n)通过比较不同实验组的RMSE,可以直观地看到像控点对精度的决定性影响。
注意事项与常见问题
- 天气因素： 避免在大风、雨雪、阴天（光照不足）等天气下飞行。
- 影像质量： 确保影像清晰、无云、无雾、无严重运动模糊，避免在强光下拍摄,防止过曝。
- 像控点识别： 像控点标志板的反光性要好，颜色与背景对比度高,内业量测时务必精确对中。
- 软件选择： 不同软件处理流程略有差异，但核心原理一致，Pix4Dmapper对新手更友好,ContextCapture在大场景处理上更具优势。
- 计算资源： 密集匹配和三维重建非常消耗计算资源,建议使用高性能电脑或云服务器。
