可以将其理解为一种将传统 LED 芯片微型化、阵列化，并直接集成到驱动基板上的新型显示技术，它集合了 LED 和传统显示技术的优点，被誉为“下一代显示技术”的有力竞争者。
下面我们从核心原理、关键技术、优势和挑战几个方面来深入探讨。
核心原理：从“宏观”到“微观”的跨越
要理解 Micro-LED，首先要了解它的“前身”——传统 LED。
-
传统 LED (Light Emitting Diode)：由一个大的半导体晶圆切割而成，单个芯片尺寸通常在几百微米（μm）到几毫米（mm）级别，我们日常看到的 LED 灯、户外大屏，都是由这些大的 LED 灯珠封装而成。
-
Micro-LED：顾名思义，微型的 LED”，它的核心是将传统 LED 的芯片尺寸缩小到 50 微米（μm）甚至更小（10μm），将这些微米级的 LED 芯片，像铺瓷砖一样，以极高的密度阵列化地集成到一块驱动电路基板上，形成一个完整的显示屏。
（图片来源网络，侵删）
一个形象的比喻：
- 传统 LED 显示屏：就像用大号马赛克（每个马赛克是一个大 LED 灯珠）来拼一幅画，离近了能看到明显的缝隙和颗粒感。
- Micro-LED 显示屏：就像用极其细小的彩色沙粒（每个沙粒是一个微小的 LED 芯片）来拼一幅画，即使凑近了也几乎看不到缝隙，画面细腻、无缝。
关键技术：如何实现“微观”的拼接与点亮？
将数百万甚至数十亿个微小的 LED 芯片精确地、高效地集成到基板上，是 Micro-LED 技术最大的挑战，其制造过程主要包含以下几个关键步骤：
外延生长
这是所有 LED 的基础，在蓝宝石、硅或蓝宝石等基板上，通过化学气相沉积等工艺，一层一层地生长出具有特定电学和光学性质的半导体材料（如氮化镓 GaN），形成外延片，外延片的质量直接决定了 LED 的发光效率和寿命。
芯片制造
这一步类似于制造计算机芯片。
- 光刻与刻蚀：在生长好的外延片上，通过光刻技术定义出每一个微小的 LED 芯片图形，然后通过刻蚀工艺将不需要的部分去除，形成独立的 LED 芯片阵列。
- 掺杂：通过离子注入等方式，为不同区域的芯片分别制成 P 型和 N 型半导体，形成 PN 结，这是发光的核心结构。
芯片转移
这是 Micro-LED 工艺中最核心、也是最难的环节，被称为“巨量转移”（Mass Transfer），目标是把外延片上数以亿计的微小芯片，快速、准确地转移到目标驱动基板上，目前主流的转移技术包括：
- 印章转移法：用一个类似橡皮图章的弹性体（如 PDMS），其上布满了与 LED 芯片阵列对应的微孔，印章压在外延片上，利用范德华力或表面张力“抓起”芯片，然后移动到目标基板上，释放芯片。
- 静电/流体自组装：利用静电引力或流体力学，让芯片在溶液中“游动”并自动排列到基板的预定位置上。
- 激光剥离转移：使用激光照射外延片背面，使 LED 芯片从基板上剥离，并直接“打印”到目标基板上。
这个环节的难点在于转移速度、良率和精准度，一个 4K 电视屏幕需要超过 2500 万个 Micro-LED 芯片，任何一个芯片的缺失或错位都会形成坏点，对技术要求极高。

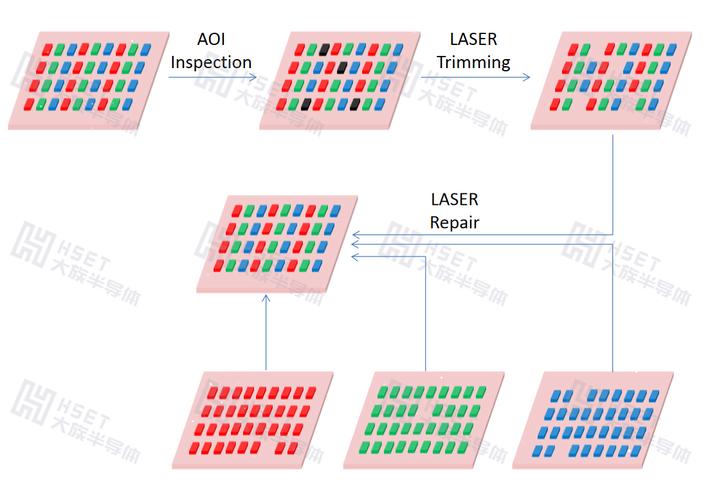

修复与键合
转移完成后,不可避免地会有一些芯片损坏或位置错误。
- 修复：通过机器视觉检测出坏点，然后利用“备选芯片”进行二次修复，直到所有像素点都正常工作。
- 键合：将每个 Micro-LED 芯片的正负极，通过微米级的金属凸块或连接，与驱动基板上的电路进行精确连接，实现电信号的输入。

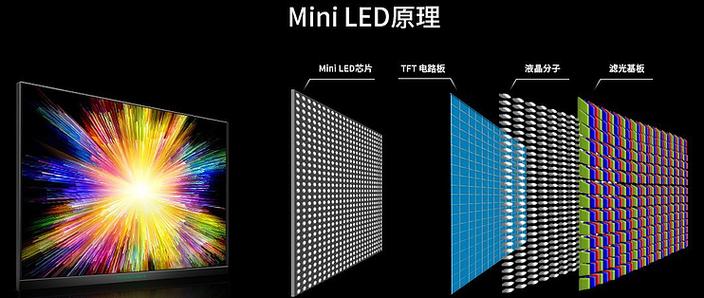

驱动与封装
- 驱动电路：驱动基板集成了复杂的 TFT（薄膜晶体管）电路，负责控制每个像素点的亮度、颜色和开关，从而形成图像。
- 封装：为了保护脆弱的 Micro-LED 芯片并防止光线被吸收，最后需要进行封装，通常会填充一层高折射率的材料，并将红、绿三色的芯片（或通过量子点等方式）组合成一个像素点，最终形成一个完整的 Micro-LED 显示模组。
核心优势：为什么 Micro-LED 被寄予厚望？
Micro-LED 技术之所以备受瞩目，是因为它几乎完美地结合了现有显示技术的所有优点。
| 特性 | Micro-LED | OLED | LCD |
|---|---|---|---|
| 亮度 | 极高 (可 >1000 nits)，阳光下清晰可见 | 较高 (但易烧屏) | 较高，依赖背光 |
| 功耗 | 极低 (尤其在显示暗画面时，像素可独立关闭) | 低 | 高 (背光始终亮着) |
| 寿命 | 超长 (>100,000 小时)，几乎不衰减 | 相对较短 (有机材料易老化) | 较长 (取决于背光) |
| 对比度 | 无限 (像素自发光，可完全关闭) | 无限 (像素自发光) | 有限 (依赖局部调光) |
| 响应速度 | 极快 (μs 级)，无拖影 | 极快 (μs 级) | 慢 (ms 级)，有拖影 |
| 色彩表现 | 色域广，色彩纯净 | 色域广，色彩纯净 | 取决于背光和滤光片 |
| 厚度 | 极薄 | 极薄 | 较厚 |
| 可靠性 | 高 (无机材料，耐高温、抗振动) | 较低 (有机材料怕水氧) | 较高 |
总结优势：
- 极致画质：高亮度、高对比度、高色域、快速响应，带来震撼的视觉体验。
- 节能环保：功耗远低于 LCD，尤其在播放暗场画面时优势巨大。
- 超长寿命：无机材料使其寿命远超 OLED，可靠性高，适用于各种严苛环境。
- 应用广泛：从可穿戴设备、手机、电视到巨幕影院、AR/VR、车载显示，都能适用。
主要挑战与瓶颈
尽管优势巨大,但 Micro-LED 从实验室走向大规模量产仍面临巨大挑战。
- 巨量转移技术：这是最大的瓶颈，如何以低成本、高良率（>99.9999%）、高速度完成数亿颗芯片的转移，是当前所有厂商面临的核心难题。
- 成本高昂：Micro-LED 的制造成本非常高，尤其是巨量转移和修复环节，导致其售价远高于市场可接受的水平。
- 全彩化技术：目前蓝光和绿光的 Micro-LED 技术相对成熟，但红色 Micro-LED 的效率、寿命和良率仍有待提升，实现全彩主要有两种方案：
- 三色芯片合一：直接制造红、绿、蓝三种颜色的 Micro-LED 芯片并组合，但红色芯片技术不成熟。

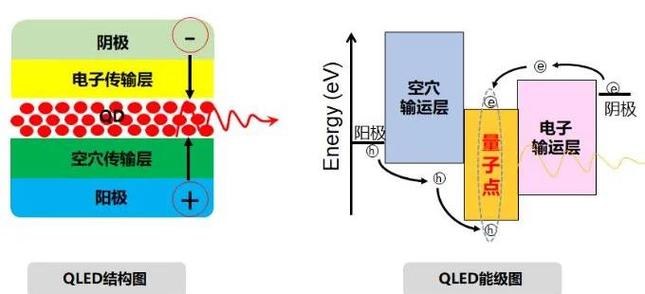

- 光转换法：用蓝光 Micro-LED 芯片激发量子点或荧光材料来产生红光和绿光，这是目前更主流的方案，但会带来一些光效损失。
- 驱动与集成：将数百万个像素的驱动电路集成到基板上，并保证其稳定工作，对电路设计和散热提出了极高要求。
Micro-LED 技术的原理，本质上是一场显示技术的“革命”，它通过将成熟的 LED 技术推向极致的微型化和集成化，旨在打造一种集 OLED 的卓越画质与 LCD 的可靠寿命和成本优势于一身的终极显示方案。
虽然目前仍受制于巨量转移、成本和全彩化三大难题，但随着苹果、三星、索尼、JBD 等全球科技巨头的持续投入和技术突破，Micro-LED 正在逐步走出实验室，预计在未来几年内，我们将在高端消费电子和专业显示领域看到越来越多的 Micro-LED 产品，并最终可能成为下一代主流显示技术。
