OLT（光线路终端）设备集中监控技术方案
| 文档版本 | V1.0 |
|---|---|
| 创建日期 | 2025年10月27日 |
| 创建人 | [您的姓名/部门] |
| 审核人 | [审核人姓名/部门] |
| 批准人 | [批准人姓名/部门] |
项目概述
1 项目背景
随着光纤到户（FTTH）业务的飞速发展，运营商网络中部署的OLT（光线路终端）设备数量急剧增加，OLT作为接入网的核心设备，其运行状态、性能指标和业务承载能力直接影响到数百万用户的上网体验和网络服务质量，传统的、分散的人工巡检和被动式故障处理模式已无法满足现代网络运维对高效率、高可靠性、高自动化的要求。

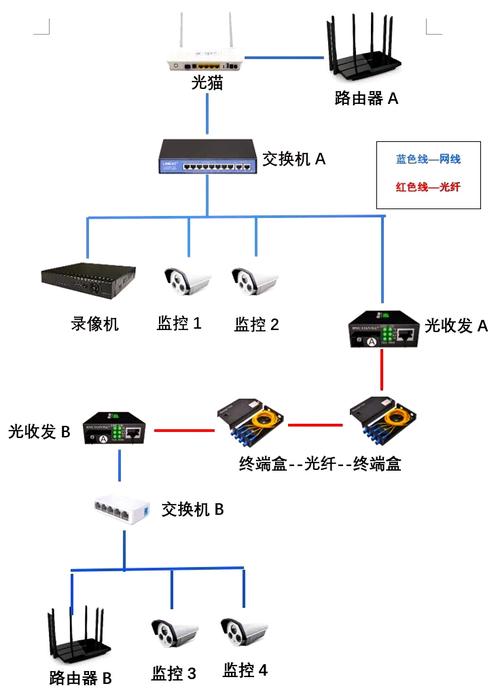

（图片来源网络，侵删）
为提升网络运维水平，降低运营成本，实现故障的快速发现、定位和排除，本项目旨在构建一套OLT设备集中监控技术方案，通过统一平台对全网OLT设备进行全方位、自动化的监控和管理。
2 项目目标
- 统一监控：打破品牌、地域、型号壁垒，通过一个平台实现对全网OLT设备的统一接入、集中展示和统一管理。
- 实时告警：建立实时、准确的告警机制，确保在设备或业务出现异常时，能够第一时间通知运维人员,缩短故障响应时间。
- 性能分析：采集并分析OLT的关键性能指标，如光功率、端口流量、CPU/内存利用率等，实现故障的预测性维护,防患于未然。
- 拓扑可视：自动发现OLT及其下联的ONU（光网络单元），生成物理和逻辑拓扑,直观展示网络结构。
- 高效运维：提供丰富的运维工具，如远程配置、软件升级、日志查询等，提升运维效率,减少现场操作。
- 数据支撑：为网络规划、容量评估和故障根因分析提供准确的数据支撑。
设计原则
- 先进性与成熟性：采用业界主流、成熟稳定的技术和标准,确保方案的可实施性和长期有效性。
- 开放性与可扩展性：系统采用模块化、分层设计，支持多厂商OLT设备的接入，并具备良好的水平扩展能力,能够平滑应对未来网络规模的扩大。
- 可靠性与稳定性：系统本身应具备高可用性设计，避免单点故障，监控数据采集和传输过程稳定可靠,确保监控信息的准确性。
- 安全性与保密性：建立完善的认证、授权和审计机制，保障网管系统、OLT设备及监控数据的安全。
- 易用性与可维护性：提供直观、友好的用户界面，操作简单便捷，系统应易于部署、配置和维护,降低运维复杂度。
监控对象与范围
1 监控对象
本方案主要监控以下网络设备：
- OLT设备：主流厂商（如华为、中兴、烽火、诺基亚贝尔等）的GPON/10G-EPON/XG-PON/XGS-PON等制式的OLT设备。
- 关键业务板卡：上行板（如XGSPON/XGSCON）、PON板（如GPON/EPON板）等。
- ONU设备：OLT下联的所有ONU设备（可选，根据需求深度监控）。
2 监控范围
监控范围覆盖OLT设备的物理层、链路层、网络层和设备自身状态,具体包括：
| 监控维度 | 监控项 | 说明 |
|---|---|---|
| 设备状态 | 设备基本信息 | 设备名称、型号、版本、序列号、厂商、位置等。 |
| 设备运行状态 | 设备运行/离线状态、主控板状态、风扇状态、电源模块状态。 | |
| 硬件健康状态 | 温度、电压等。 | |
| 性能指标 | CPU利用率 | 实时和历史的CPU使用率。 |
| 内存利用率 | 实时和历史的内存使用率。 | |
| 端口流量 | 上行/下行端口的入/出流量、包速率、广播/组播/单播包数。 | |
| 光功率 | PON端口下所有ONU的光功率值（OLT发送光功率和接收光功率）。 | |
| PON端口状态 | PON端口的总ONU数、正常ONU数、LOS（光信号丢失）告警数。 | |
| 板卡性能 | 上行/下行板卡的带宽利用率、丢包率等。 | |
| 业务状态 | 用户在线数 | OLT承载的在线用户总数。 |
| 用户认证状态 | 用户的上线/下线事件。 | |
| 业务QoS状态 | 用户的带宽保障情况、时延、抖动等（需OLT支持）。 | |
| 告警信息 | 设备级告警 | 电源故障、风扇故障、温度过高、主控板倒换等。 |
| 端口级告警 | 光模块丢失、光功率劣化、端口断开/连接、链路层错误等。 | |
| 业务级告警 | 大量用户掉线、认证失败等。 | |
| 配置信息 | 设备配置 | VLAN、QoS策略、SNMP Trap配置等。 |
| 日志信息 | 系统日志 | 设备产生的所有系统运行日志。 |
| 安全日志 | 登录成功/失败、配置变更等安全相关日志。 |
技术架构方案
本方案采用“采集层-传输层-平台层-应用层”的四层架构设计，确保系统的高内聚、低耦合和可扩展性。

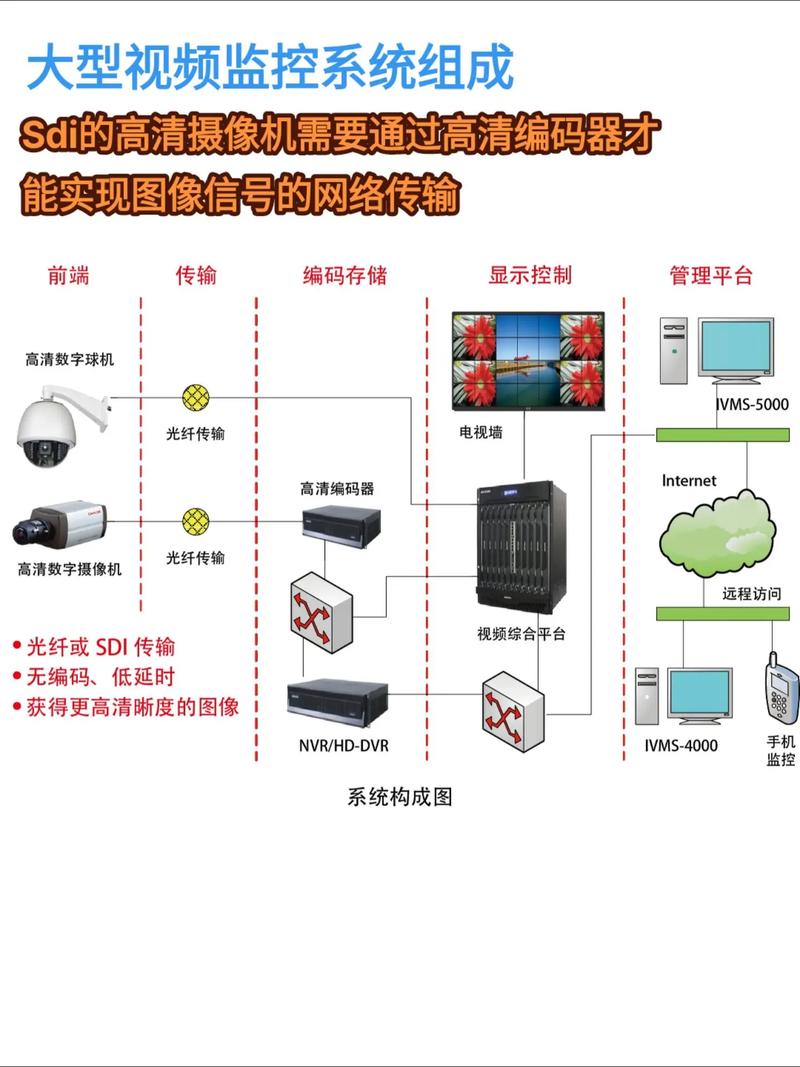

（图片来源网络，侵删）
1 架构图
2 各层功能说明
采集层
- 功能：负责从OLT设备上直接采集监控数据。
- 实现方式：
- SNMP (Simple Network Management Protocol)：作为主要的数据采集协议，通过SNMPv2c/v3轮询或Trap接收方式，获取设备状态、性能指标、配置信息和告警，SNMPv3提供加密和认证,安全性更高。
- Syslog：用于接收OLT设备主动上报的日志和部分告警信息，Syslog协议简单高效,适合接收大量非结构化的日志数据。
- NETCONF (Network Configuration Protocol)：用于设备的配置管理和数据查询，NETCONF基于XML，结构化程度高，适合进行复杂的配置下发和查询操作,是实现自动化运维的关键。
- CLI (Command Line Interface)：作为备选方案，当SNMP/NETCONF不可用时，通过SSH/Telnet协议登录设备，执行预定义的命令脚本来获取数据，这种方式灵活但效率较低,不推荐大规模使用。
传输层
- 功能：将采集层获取的数据安全、可靠地传输到平台层。
- 实现方式：
- 消息队列：采用Kafka或RabbitMQ等消息中间件，采集器将数据发布到消息队列，平台层的消费服务按需订阅和处理，这能有效解耦采集和处理模块，削峰填谷,提高系统吞吐量和可靠性。
- 安全通道：所有传输数据均通过TLS/SSL加密,确保数据在公网或内部网络传输过程中的机密性和完整性。
平台层
- 功能：整个监控系统的核心，负责数据的存储、处理、分析和计算。
- 组件：
- 数据存储：
- 时序数据库：如InfluxDB、Prometheus，用于存储性能指标类数据（如流量、CPU、光功率），这类数据具有高写入、高查询频率和时间序列特性。
- 关系型数据库：如MySQL、PostgreSQL，用于存储设备资产信息、配置信息、用户信息、告警规则、工单记录等结构化数据。
- 大数据平台：如Elasticsearch，用于存储和分析海量的日志数据,并提供强大的全文检索能力。
- 数据处理引擎：如Flink、Spark Streaming，用于对实时数据流进行处理，如实时指标计算、异常检测、告警关联分析等。
- 告警引擎：如AlertManager，接收来自各采集器的原始告警，根据预设的告警规则（如告警级别、抑制规则、依赖关系）进行过滤、降噪、升级和去重，并通过多种渠道（邮件、短信、钉钉/企业微信、电话语音）发送告警通知。
- 数据存储：
应用层

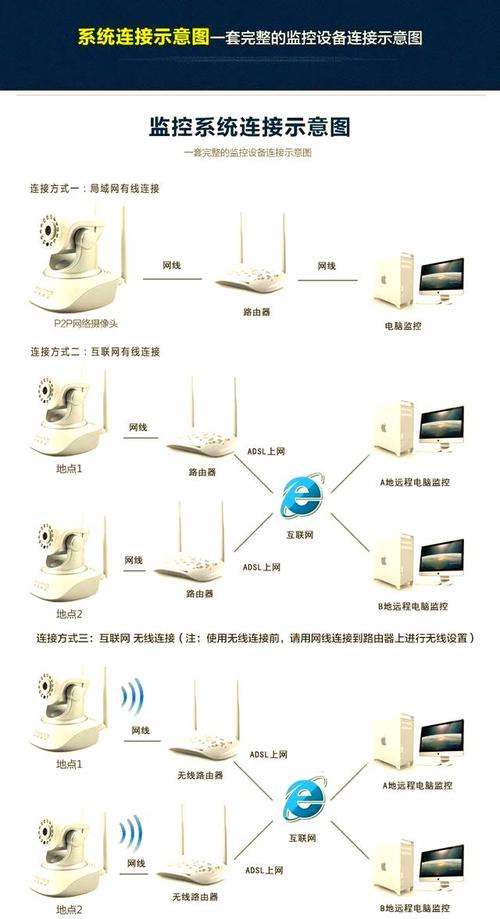

（图片来源网络，侵删）
- 功能：为运维人员提供人机交互界面和各种运维工具。
- 实现方式：
- 可视化大屏：以图表、仪表盘等形式实时展示全网核心KPI，如设备在线率、当前告警数、总带宽利用率等。
- 监控门户：提供设备列表、设备详情、性能图表、告警中心、日志中心、拓扑管理等核心功能模块。
- 运维工具集：包括批量配置、软件升级、远程诊断、数据报表等高级功能。
功能模块设计
1 告警管理模块
- 告警采集：实时接收SNMP Trap和Syslog上报的告警。
- 告警处理：支持告警的确认、清除、派发、升级和自动处理。
- 告警规则引擎：支持自定义告警规则，如阈值告警（流量>90%）、阈值渐变告警、事件关联告警（如PON口LOS告警自动关联其下所有ONU）。
- 告警通知：支持多渠道、多级别的通知策略,确保关键告警及时送达。
2 性能管理模块
- 性能采集：定时通过SNMP轮询采集性能指标数据。
- 性能展示：提供丰富的图表（折线图、柱状图、仪表盘）来展示性能指标的历史和实时趋势。
- 性能报表：支持按天、周、月生成性能报表,便于网络分析和容量规划。
3 拓扑管理模块
- 自动发现：通过LLDP/CDP或特定协议自动发现OLT与ONU之间的物理连接关系。
- 拓扑展示：以图形化方式展示网络拓扑，支持缩放、拖拽和节点详情查看。
- 状态标识：用不同颜色标识设备/链路的正常、异常、离线等状态。
4 资产管理模块
- 设备入库：支持手动录入和自动同步（通过CMDB）设备资产信息。
- 信息维护：提供设备信息查询、修改、删除功能。
- 生命周期管理：记录设备的上架、维保、下架等全生命周期信息。
5 日志管理模块
- 日志采集：集中收集所有OLT设备的系统日志和安全日志。
- 日志存储：将日志存储到Elasticsearch等搜索引擎中。
- 日志检索：提供强大的全文检索、过滤和排序功能，支持关键词、时间范围、设备IP等组合查询。
- 日志分析：可对日志进行统计分析,发现潜在问题和安全威胁。
实施方案
1 实施步骤
- 需求分析与方案确认：与运维团队确认具体监控需求、厂商型号和现有网络环境。
- 系统部署与配置：部署监控平台各组件（数据库、消息队列、应用服务器等）,并进行基础配置。
- 适配器开发：针对不同厂商的OLT设备，开发或配置相应的数据采集适配器（SNMP MIB、NETCONF YANG模型等）。
- 试点与验证：选择少量典型OLT设备进行试点监控，验证数据准确性、告警及时性和系统稳定性。
- 全网推广：根据试点经验，优化配置,逐步将所有OLT设备接入监控平台。
- 培训与交付：对运维人员进行系统使用培训,并正式交付。
2 部署拓扑示例
（此处可插入一张具体的网络部署图，展示监控服务器、数据库、OLT设备之间的网络连接关系）
安全策略
- 网络隔离：将网管系统放置在专门的运维管理网段,与业务网和互联网进行逻辑或物理隔离。
- 访问控制：通过防火墙和ACL严格控制对监控平台的访问源IP地址。
- 身份认证：采用多因素认证（如用户名+密码+动态令牌）登录平台。
- 权限控制：基于角色的访问控制，为不同运维人员分配不同的操作权限（如只读、监控、配置、管理员）。
- 操作审计：记录所有用户的登录、关键操作（如配置下发、告警确认）日志,便于事后追溯。
- 数据加密：数据库中的敏感信息（如密码）进行加密存储；平台与OLT、客户端之间的通信采用HTTPS/TLS加密。
