随着电子设备向高性能、小型化方向发展，芯片热设计功率持续攀升，散热技术已成为制约产品性能与可靠性的关键瓶颈，传统散热方案在应对高热密度场景时逐渐显露出局限性，推动行业从被动散热向主动散热、从单一散热向多技术协同创新演进，而封装层作为热量从芯片传递到外部环境的“第一站”,其散热设计的革新成为技术突破的核心突破口。
在散热技术的创新路径中，材料科学的突破为高效散热提供了基础支撑，传统封装材料如环氧树脂、硅胶等导热系数普遍低于1 W/(m·K)，导致热量在封装内部积聚，近年来，纳米复合材料、陶瓷基板、金属基板等新型材料的应用显著提升了封装散热性能，氮化铝（AlN）陶瓷基板导热系数可达180 W/(m·K)，是传统环氧树脂的200倍；而碳纳米管、石墨烯等纳米材料添加到封装胶中，可将复合材料导热系数提升至5-20 W/(m·K)，相变材料（PCM）在封装中的集成实现了热量储存与释放的动态平衡，当芯片温度达到相变点时，材料吸收大量潜热抑制温度骤升,适用于脉冲工作场景的热管理。

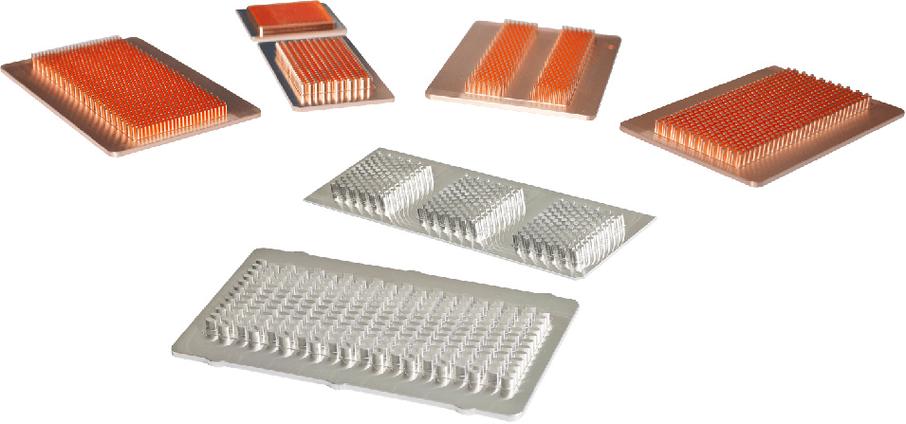

结构设计的创新则进一步优化了热量传递路径，传统封装中，热量主要通过引脚和封装表面传导，路径长、热阻大，通过引入微流道散热结构，在封装基板内刻蚀直径为50-200μm的流道，冷却液（如去离子水、氟化液）对流换热可带走高达1000 W/cm²的热量，较传统风冷散热效率提升10倍以上，硅通孔（TSV）技术实现了芯片三维堆叠中的垂直导热，通过在硅中填充铜或银等高导热材料，使热阻降低40%-60%，而仿生结构设计，如模仿叶片脉络的微翅片、模仿昆虫皮肤的凹凸表面，则通过增大散热面积和促进湍流流动,强化了对流换热效果。

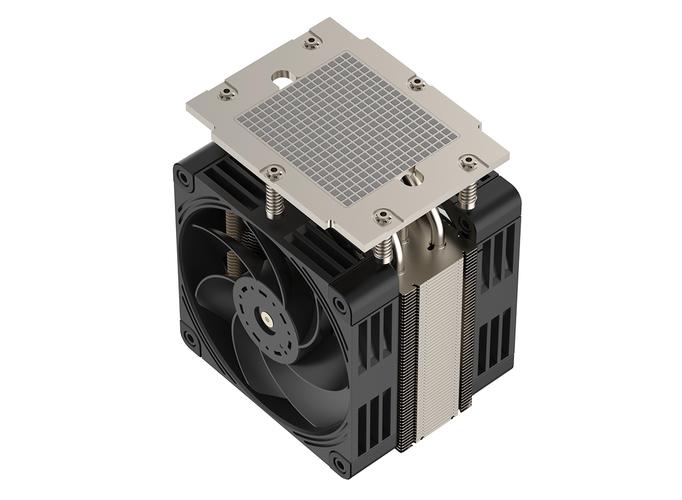

协同散热技术的融合成为应对超高热密度的必然选择，单一散热技术已难以满足5G基站、AI服务器等场景的需求，封装级协同散热应运而生，将微流道散热与热管结合，微流道负责芯片级高效换热，热管将热量快速传递至外部散热器，形成“芯片-封装-系统”三级散热网络；而在功率电子封装中，嵌入半导体制冷器（TEC）可实现主动制冷，当温度超过阈值时，TEC通电产生帕尔贴效应，将热量从热端泵送至冷端，配合风冷或液冷系统维持芯片工作温度，这种多技术协同方案可使热管理效率提升50%以上,同时降低系统能耗。
封装工艺的革新为散热技术的落地提供了保障，传统封装工艺中，芯片与基板间的键合层是主要热阻来源，采用烧结银、纳米焊料等新型键合工艺，可将热阻降低至传统锡焊的1/3；而共晶键合技术通过精确控制温度和压力，实现芯片与基板的原子级结合，导热性能接近块体材料，先进封装技术如2.5D封装、扇出型封装（Fan-out）通过重新定义芯片堆叠和互连方式，缩短了热量传递路径，其中2.5D封装中介层（Interposer）的硅通孔设计使热阻较传统封装降低30%-50%，在封装层级，集成温度传感器网络可实时监测芯片温度分布，通过反馈算法动态调整散热策略,实现智能热管理。
未来散热技术的创新将向智能化、多功能化方向发展，基于机器学习的热管理算法可根据应用场景预测热负荷，提前调整散热参数，降低能耗；封装材料将向“散热+功能”一体化演进，如将导热材料与电磁屏蔽、应力缓冲等功能结合，减少封装层级和体积，绿色散热技术成为行业趋势，如采用自然冷却、低GWP值（全球变暖潜能值）的冷却液，以及可回收的封装材料,降低电子设备对环境的影响。
相关问答FAQs
Q1：为什么说封装散热技术对芯片性能至关重要？
A1：封装是芯片与外部环境的直接接口，其散热能力直接影响芯片的工作温度，当芯片温度超过阈值时，会导致漏电流增加、时钟频率下降、甚至器件永久损坏，封装散热技术通过优化材料、结构和工艺，降低芯片到环境的热阻，确保热量高效传递，从而维持芯片在高性能状态下的稳定运行，尤其对于5G通信、人工智能等高算力场景，封装散热已成为决定芯片性能上限的关键因素。
Q2：微流道散热技术在封装中面临的主要挑战及解决方案是什么？
A2：微流道散热技术的主要挑战包括流道堵塞、微泵能耗高、密封可靠性差以及与封装工艺的兼容性问题，解决方案包括：①采用自循环微流道设计，利用毛细力或热驱动力替代微泵，降低能耗；②在流道入口处设置过滤结构，防止颗粒物堵塞；③使用激光焊接或共晶键合技术增强密封性，避免冷却液泄漏；④开发低温共烧陶瓷（LTCC）或玻璃基板，实现微流道与封装的一体化制造，提升工艺兼容性，通过这些改进,微流道散热技术已逐步从实验室走向产业化应用。
