这不仅仅是关于芯片本身，更是一个涵盖了理论、硬件、软件、算法和系统的完整知识体系。
（图片来源网络，侵删）
第一部分：DSP芯片技术 - 核心与基础
这部分主要关注DSP芯片“是什么”以及“为什么它能做这些事”。
什么是DSP芯片？
DSP芯片，即数字信号处理器，是一种专门为执行数字信号处理算法而设计的、具有特殊结构的微处理器，它的核心使命是高速、实时地处理以数字形式表示的信号。
核心特点：
- 专用架构: 与通用CPU（如Intel的x86系列）或GPU不同，DSP的架构是围绕数学运算（尤其是乘法和累加）优化的。
- 实时性: 必须在严格规定的时间内完成数据处理任务，否则结果将失去意义（如通话中断、视频卡顿）。
- 高吞吐量: 能够在单位时间内处理大量的数据样本。
DSP芯片的核心技术架构
这是DSP芯片性能的基石,也是其区别于其他处理器的关键。
（图片来源网络，侵删）

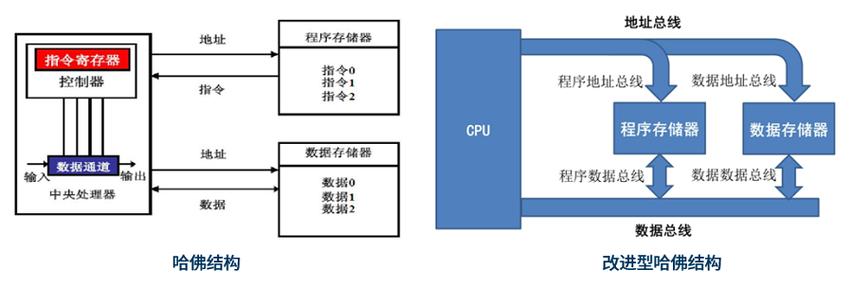

a. 哈佛结构
- 描述: 与冯·诺依曼结构（程序和数据共享同一总线）不同，哈佛结构拥有独立的程序总线和数据总线。
- 优势: CPU可以在同一个时钟周期内，从存储器中读取一条指令和操作数，实现“取指”和“执行”的并行，大大提高了指令执行效率，现代DSP通常采用改进的哈佛结构，允许在某些情况下共享总线,以增加灵活性。
b. 乘累加 操作
- 描述: DSP芯片内部集成了专门的硬件单元，可以在一个时钟周期内完成一次乘法和一次加法。
- 公式:
A = A + (B * C)，这是所有数字滤波器、FFT等算法的核心操作，DSP拥有单周期的MAC指令,是实现高速处理的关键。
c. 专用指令集
- 描述: 拥有专门为信号处理优化的指令。
- 循环寻址: 用于实现FIR/IIR滤波器时，自动管理数据缓冲区的“环形”指针,无需软件干预。
- 位倒序寻址: 用于快速傅里叶变换算法，直接将输入/输出地址按位反转,省去软件开销。
- 饱和运算: 防止在计算过程中数据溢出,这在音频和视频处理中非常重要。
- 零开销循环: 硬件自动管理循环计数和跳转，无需执行额外的“比较-跳转”指令,极大提升了循环密集型代码的效率。
d. 片上外设
- 描述: 为了高效处理数据，DSP芯片集成了高度专业化的片上外设。
- DMA (Direct Memory Access): 数据可以在外设和内存之间直接传输，完全解放CPU,使其专注于核心计算。
- McASP/I2S/SPI: 高性能的音频串行接口,用于连接编解码器。
- UPP/ePWM/eCAP: 用于电机控制的高精度PWM、捕获单元等。
- EDMA (Enhanced DMA): 更高级的DMA，支持多通道、链式传输和复杂的数据搬运模式。
e. 流水线技术
- 描述: 将指令执行过程划分为多个阶段（如取指、译码、执行、写回），多条指令的不同阶段可以重叠执行，这就像工厂的流水线，虽然单条指令的执行时间可能没变，但CPU的吞吐量显著提升。
主流DSP厂商与产品
- 德州仪器: 绝对的行业领导者。
- C2000™ 系列: 专门为实时控制设计，如电机控制、电源转换、数字电源,强大的控制外设和实时性是其标志。
- C6000™ 系列: 高性能、多核DSP，用于高端信号处理，如基站、雷达、图像处理、高端音频。
- C5000™ 系列: 超低功耗DSP，用于便携式设备，如手机、降噪耳机、可穿戴设备,注重能效比。
- 亚德诺半导体: 在高性能和混合信号领域非常强大。
- SHARC® / TigerSHARC® 系列: 高性能浮点DSP，在音频、专业音响、雷达等领域与TI的C6000系列竞争。
- Blackfin® 系列: 集成了DSP功能和微控制器功能，曾经很流行，现在部分产品线已转向ARM Cortex-M内核。
- 恩智浦: 在汽车和工业控制领域有深厚积累。
- MSC81xx / QorIQ™ 系列: 基于StarCore核心,常用于网络通信和基带处理。
- CEVA: 主要通过IP授权方式提供DSP核心，被广泛集成在SoC中，如手机调制解调器、连接芯片等。
第二部分：DSP工程 - 实践与应用
这部分关注如何“使用”DSP芯片来构建一个完整的系统。
DSP开发流程
这是一个典型的嵌入式系统开发流程,但有其特殊性。
a. 系统需求分析与算法设计
- 目标: 明确系统要实现什么功能（如：一个32阶的FIR滤波器，采样率48kHz）。
- 工作: 在MATLAB、Python或Scilab中进行算法建模和仿真，验证算法的正确性和性能指标（如频率响应、延迟）。
b. 开发环境搭建
- 硬件:
- DSP开发板: 基于目标DSP芯片的评估板,如TI的TMDX系列。
- 仿真器/调试器: 如TI的XDS100v2/200,用于下载程序和在线调试。
- 软件:
- IDE: TI的Code Composer Studio (CCS)，集成了编辑、编译、调试等功能。
- 编译器: 将C/C++或汇编代码翻译成DSP的机器码。
- DSP库: 如TI的DSPLIB、IMGLIB、BIOS，提供了高度优化的底层函数,开发者可以直接调用。
c. 代码实现
- 混合编程:
- C/C++: 用于实现复杂的算法逻辑，可读性好,开发效率高。
- 汇编: 用于对性能要求极高的“热点”代码（如核心循环）进行手动优化,榨干硬件性能。
- 关键点: 必须深刻理解DSP的架构（如流水线、缓存结构），才能写出高效的C代码,避免常见的性能陷阱。
d. 优化
- 这是DSP工程的灵魂！
- C语言优化: 使用
restrict关键字、合理使用const、调整编译器选项（如-o3）、循环展开、软件流水等。 - 汇编优化: 手动安排指令，避免流水线冲突,利用并行功能单元。
- 内存访问优化: 合理使用片上RAM（比片外Flash/SDRAM快得多）、利用DMA搬运数据,减少CPU等待时间。
- C语言优化: 使用
e. 调试与验证
- 在线调试: 使用仿真器设置断点、查看变量、观察内存。
- 性能分析: 使用CCS的性能分析工具，查看代码的执行时间、函数调用频率、缓存命中率,找到真正的性能瓶颈。
- 板级验证: 将算法在真实硬件上运行，用示波器、逻辑分析仪、音频分析仪等测量实际效果,验证是否满足实时性和功能要求。
关键应用领域
DSP技术几乎无处不在,尤其是在需要处理模拟信号的领域。
- 通信:
- 基站: 信号调制解调、波束成形、信道编解码。
- 手机: 4G/5G基带处理、Wi-Fi/蓝牙基带。
- 调制解调器: 有线/无线数据传输。
- 音视频:
- 音频: MP3/AAC等编解码、3D环绕声、降噪、均衡器。
- 视频: H.264/HEVC/AV1编解码、图像增强、视频会议。
- 汽车电子:
- 高级驾驶辅助系统: 雷达信号处理、摄像头图像处理（目标识别、车道检测）。
- 信息娱乐系统: 音频处理、导航。
- 电池管理系统: 电池状态的精确估算。
- 工业与自动化:
- 电机控制: 无刷直流电机、永磁同步电机的精确控制（FOC算法）。
- 电源控制: 数字电源、光伏逆变器。
- 精密仪器: 频谱分析、医疗成像（如B超、MRI的信号重建）。
- 消费电子:
- 智能手机: 拍照算法、语音助手。
- 耳机: 主动降噪、空间音频。
- 可穿戴设备: 心率监测、血氧饱和度计算。
第三部分：趋势与未来
- SoC化与异构计算: 纯DSP芯片越来越少，更多的是作为IP核被集成到SoC中，在一个芯片上，将DSP、CPU、AI加速器、GPU等不同架构的处理器协同工作，各司其职,成为主流。
- AI与DSP的融合: AI算法（尤其是神经网络）需要进行大量的矩阵运算，这与DSP的擅长领域高度重合,未来的处理器将更加强调AI推理和训练能力。
- 软件定义一切: 通过强大的DSP和可编程逻辑，硬件功能可以通过软件更新来改变,提高了产品的灵活性和生命周期。
- 低功耗与边缘计算: 随着物联网的发展，对在终端设备上进行实时、低功耗信号处理的需求越来越大,推动着超低功耗DSP的发展。
- FPGA与DSP的结合: FPGA的并行处理能力在某些场景下比DSP更具优势，许多高端系统会采用“DSP + FPGA”的异构架构，DSP负责复杂算法,FPGA负责高速数据接口和并行预处理。
DSP芯片技术及工程是一个理论与实践紧密结合的领域，它要求工程师既要深刻理解芯片的底层架构，又要掌握高效的编程和优化技巧，同时还要熟悉相关的算法和系统知识。
对于初学者来说，建议从 TI的C5000或C2000系列 入手，因为它们资料丰富，社区活跃，非常适合学习和实践，掌握DSP开发，不仅能让你在嵌入式领域有很强的竞争力，更能为你打开通往高性能计算、人工智能和通信技术的大门。
