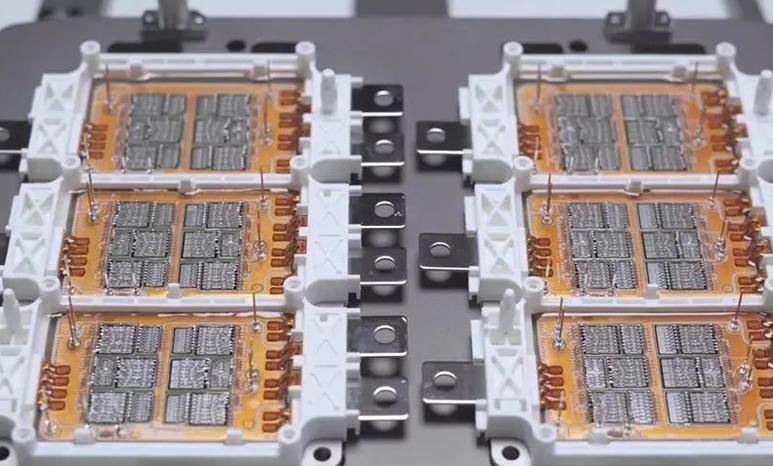

IGBT芯片技术发展是电力电子领域的核心驱动力之一，其性能提升直接决定了新能源、智能电网、工业控制等关键产业的进步，自20世纪80年代商业化以来，IGBT芯片技术经历了从平面栅到沟槽栅、从微米级到纳米级、从硅基到宽禁带材料的多次迭代，逐步向高压、高频、高效、高可靠性方向突破。
技术演进的核心路径
-
结构创新：从平面栅到沟槽栅的跨越
早期IGBT采用平面栅结构，由于栅极电场分布不均，导致导通压降较高且电流密度受限，20世纪90年代，沟槽栅技术通过将栅极垂直嵌入硅衬底，实现了更优的电场控制，显著降低了导通压降（从早期2-3V降至1.5V以下），同时提升了电流密度（从不足100A/cm²提升至300A/cm²以上），这一突破使IGBT在新能源汽车主驱逆变器、光伏逆变器等高压场景中成为主流选择。 -
制造工艺：微细化与薄片化协同推进
芯片制造工艺从5μm发展到目前最先进的0.5μm以下，通过减小元胞间距和优化终端结构，降低了开关损耗，薄片化技术（如采用110μm或更薄的硅片）降低了导通电阻，但需解决芯片机械强度和散热问题，英飞凌的TRENCHSTOP™系列通过薄片化与场截止层（FS）结构结合，将导通压降降低15%,同时提升耐压能力至6500V以上。 -
材料革新：硅基与宽禁带材料的融合
传统硅基IGBT已接近材料性能极限，碳化硅（SiC）和氮化镓（GaN）等宽禁带材料成为新一代技术方向，SiC MOSFET凭借更高的禁带宽度（3.2eV）、击电场强度（10倍于硅）和热导率（3倍于硅），在1200V以上高压场景中展现出明显优势，如导通损耗降低70%、开关频率提升至100kHz以上，SiC IGBT混合模块（如SiC SBD+SiC IGBT）已在新能源汽车电驱系统实现批量应用,而全SiC模块则逐步向高压电网渗透。
性能提升的关键指标对比
下表展示了不同技术代际IGBT芯片的核心性能差异：
| 技术指标 | 早期平面栅IGBT | 沟槽栅IGBT | 薄片化沟槽栅IGBT | SiC混合模块 |
|---|---|---|---|---|
| 耐压等级 | 600-1200V | 1200-3300V | 3300-6500V | 1200-1700V |
| 导通压降 | 5-3.5V | 8-2.5V | 2-1.8V | 0-1.5V |
| 电流密度 | 50-100A/cm² | 150-250A/cm² | 250-350A/cm² | 300-500A/cm² |
| 开关频率 | 1-5kHz | 5-20kHz | 20-50kHz | 50-200kHz |
| 工作结温 | 150℃ | 175℃ | 200℃ | 200℃以上 |

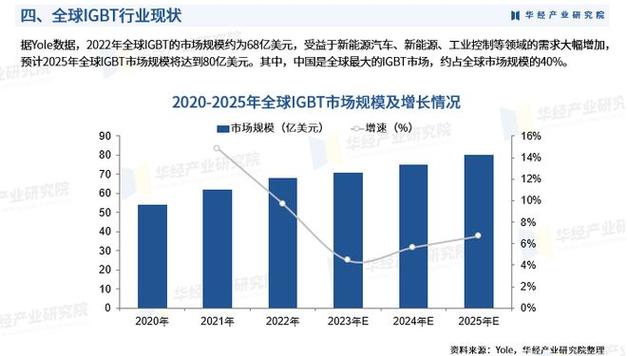

应用场景的拓展与挑战
随着技术进步，IGBT芯片的应用场景不断扩展：
- 新能源汽车：从早期800V高压平台（如比亚迪汉EV）向800V以上碳化化电驱系统演进，推动SiC IGBT渗透率提升至30%以上。
- 智能电网：柔性直流输电（如张北柔直工程）采用3300V以上IGBT模块，实现输电效率提升98%以上。
- 工业节能：变频器、伺服系统通过高频IGBT降低能耗，如台达VFD系列变频器采用沟槽栅IGBT后，能效提升15%。

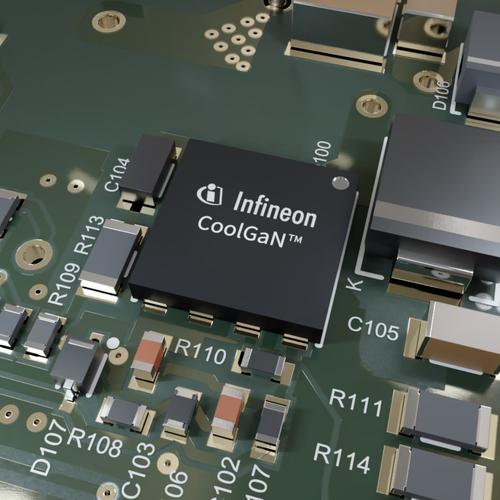

技术发展仍面临挑战：SiC材料缺陷密度控制、SiC/Si异质集成成本、高频下的电磁干扰（EMI）抑制等问题亟待解决，第三代半导体（如GaN）在低压高频场景的竞争，也促使IGBT技术向“高压SiC+低压GaN”的混合系统演进。
未来趋势展望
未来IGBT技术将呈现三大趋势：一是超高压化，通过终端结构优化（如场环、RESURF）实现10kV以上耐压，支撑特高压直流输电；二是智能化集成，将驱动电路、保护功能与IGBT芯片集成，实现功率级SoC；三是绿色制造，通过纳米压印、激光退火等工艺降低能耗，符合“双碳”目标要求。
相关问答FAQs
Q1：SiC IGBT相比传统硅基IGBT的核心优势是什么？
A：SiC IGBT的核心优势在于更低的导通损耗（禁带宽度大，漏电流小）、更高的开关频率（高频特性优，可减小无源元件体积）和更好的耐高温性能（热导率高，散热效率提升），在新能源汽车中，SiC IGBT可使电驱系统效率提升5%-8%，续航里程增加约10%。
Q2：IGBT芯片技术发展面临的主要瓶颈有哪些？
A：主要瓶颈包括：1）材料层面，SiC单晶缺陷密度仍需降低（目前需控制在0.5个/cm²以下）；2）制造层面，薄片化工艺易导致芯片翘曲，良品率提升困难；3）成本层面，宽禁带材料衬底价格高昂（SiC衬底成本约为硅基的5-10倍）；4）系统层面,高频开关带来的EMI问题需优化驱动电路设计。
