CPU光刻技术是现代半导体制造的核心工艺,其技术水平直接决定了芯片的性能、功耗和集成度，光刻技术就像一种“微观雕刻术”，通过光学和化学方法，将设计好的电路图案精确地转移到硅晶圆上，从而在晶圆上构建出数十亿个晶体管和其他电子元件，这一过程是芯片制造中最复杂、最精密、也最关键的步骤之一，其技术难度和成本随着制程工艺的不断缩小而呈指数级增长。

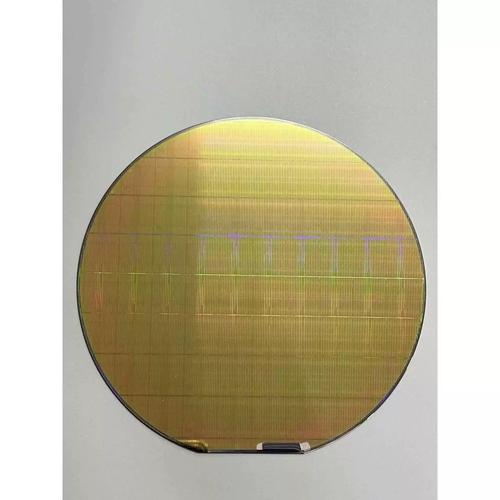

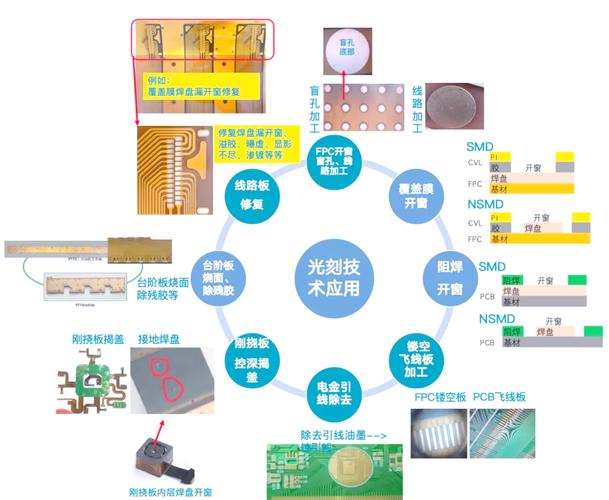

CPU光刻技术的核心目标是实现更高分辨率、更高精度、更高效率的图案转移，其基本原理可以概括为以下几个步骤：设计师使用电子设计自动化（EDA）工具设计出CPU的电路图，并将其分解为多层掩模版（Mask），每一层掩模版对应芯片电路的一层结构，在硅晶圆表面涂上一层光刻胶（Photoresist），这是一种对特定波长光线敏感的化学物质，利用光刻机（Lithography Machine）将掩模版上的电路图案通过投影曝光的方式印在光刻胶上，曝光后，光刻胶会发生化学变化，通过显影工艺，被曝光或未被曝光的部分（取决于光刻胶的类型）会被去除，从而在晶圆表面形成具有特定图案的光刻胶保护层，通过刻蚀（Etching）工艺，将未被光刻胶保护的硅或其他材料层去除，最终将光刻胶上的图案转移到晶圆表面，去除剩余的光刻胶，完成一层电路的构建，这一过程需要重复数十次，才能最终制造出一颗完整的CPU芯片。
在CPU光刻技术的发展历程中,光源波长是衡量技术先进性的关键指标，波长越短，能够加工的最小尺寸就越小，芯片的集成度也就越高，从早期的g线（436纳米）、i线（365纳米），到深紫外（DUV，248纳米、193纳米），再到当前最先进的极紫外（EUV，13.5纳米），光源波长的不断缩短是推动制程工艺从微米级迈向纳米级的核心动力，EUV光刻技术的突破堪称半导体行业的里程碑，由于EUV光源极短，能够在原子尺度上进行图案转移，使得7纳米及以下制程工艺的实现成为可能，与传统的DUV技术相比，EUV技术采用了反射式光学系统，需要在真空中工作，并且需要高功率的激光等离子体光源，其技术难度和制造成本远超DUV，ASML的EUV光刻机是全球唯一能够实现大规模量产7纳米以下制程的设备，其垄断地位也凸显了EUV技术的重要性。
除了光源波长,光刻技术的其他关键因素还包括光刻胶性能、掩模版质量、对准精度以及刻蚀工艺等，光刻胶需要具备高灵敏度、高分辨率和良好的附着力，以确保图案转移的准确性，掩模版是光刻过程中的“模具”，其缺陷会直接复制到晶圆上，因此对掩模版的清洁度和精度要求极高，对准精度则决定了不同层电路之间的套刻精度，随着制程缩小，套刻误差需要控制在纳米级别，这对光刻机的机械和控制系统提出了极高要求，为了进一步提高分辨率，光刻技术还发展出了多种分辨率增强技术（RET），如相移掩模（PSM）、离轴照明（OAI）等，这些技术通过优化光学条件和图案设计，有效克服了衍射极限的限制，进一步提升了图案的精细度。
随着CPU性能需求的不断提升,光刻技术面临着持续的技术挑战，制程工艺正在向3纳米、2纳米甚至更小的节点推进，这对EUV光刻机的分辨率、吞吐量以及成本控制提出了更高要求，高数值孔径（High-NA）EUV光刻机正在研发中，其数值孔径从现有的0.33提升到0.55，有望实现更高的分辨率，但同时也带来了光学系统复杂度和成本的大幅增加，随着摩尔定律逐渐逼近物理极限，传统的二维光刻技术难以满足更高集成度的需求，三维集成（如芯片堆叠）、纳米压印等新兴技术也开始受到关注，这些技术可能与传统光刻技术相结合，共同推动半导体产业的发展。
CPU光刻技术的发展不仅是半导体行业的技术竞赛,更是国家科技实力的重要体现，其涉及光学、材料学、精密机械、化学、计算机科学等多个学科领域的尖端技术，产业链长、投资巨大，全球光刻技术市场高度集中，ASML在EUV领域占据绝对垄断地位，而日本、韩国、美国等国家则在光刻胶、掩模版等关键材料和设备领域占据优势，对于中国而言，突破CPU光刻技术的瓶颈，实现半导体产业链的自主可控，是保障国家信息安全和科技竞争力的关键所在，这需要长期的基础研究投入、人才培养以及产业链协同创新，才能在全球半导体产业格局中占据一席之地。
相关问答FAQs：
-
问：为什么EUV光刻技术对7纳米以下制程如此重要？
答：EUV光刻技术使用13.5纳米的极紫外光源，其波长远短于传统DUV技术的193纳米光源，根据光学衍射原理，光源波长越短，能够加工的最小特征尺寸就越小，从而实现更高的分辨率，在7纳米及以下制程中，电路图案极其精细，传统的DUV技术受限于衍射极限，难以通过多重曝光等方式经济高效地实现图案转移，而EUV技术能够直接实现高精度单次曝光，大幅提升了生产效率和图案质量，是先进制程工艺不可或缺的核心技术。 -
问：除了EUV，还有哪些光刻技术可用于先进制程？
答：虽然EUV是当前最先进的量产光刻技术，但在某些特定场景或过渡阶段，DUV技术仍发挥着重要作用，通过多重曝光（如双重曝光、三重曝光）技术，DUV可以实现相当于7纳米甚至更小节点的分辨率，但成本和复杂度会显著增加，新兴的光刻技术如纳米压印光刻（NIL）、定向自组装（DSA）等也在探索中，它们有望在特定应用领域补充或替代传统光刻技术，目前EUV仍是实现7纳米以下大规模量产的主流选择。
