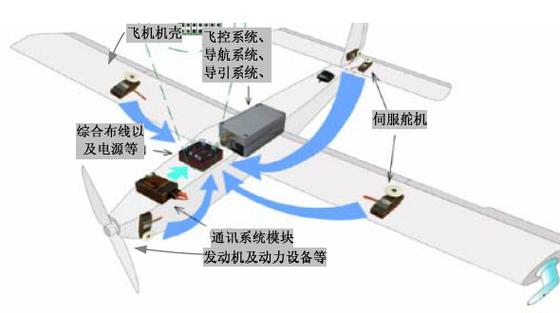

无人机飞控子系统是无人机实现自主飞行、稳定控制和任务执行的核心，其组成复杂且精密，通常包括传感器模块、控制计算单元、执行机构驱动模块、通信接口模块以及电源管理模块等，这些模块协同工作，确保无人机能够实时感知环境、处理信息并精准操控飞行姿态。
传感器模块是飞控系统的“感官”，负责采集无人机的状态信息和环境数据，主要包括惯性测量单元（IMU），由加速度计和陀螺仪组成，用于测量无人机的线性加速度和角速度，通过解算可得到无人机的姿态角（俯仰、滚转、偏航）；磁力计用于测量地球磁场方向，辅助确定航向角；气压计通过测量大气压力变化来估算飞行高度；空速计则用于测量无人机与空气的相对速度，尤其在固定翼无人机中至关重要，部分无人机还配备全球导航卫星系统（GNSS）接收模块，通过接收卫星信号获取高精度位置、速度和时间信息，实现精准定位和导航，视觉传感器（如摄像头、激光雷达）也逐渐成为高端飞控系统的标配，用于环境感知、避障和目标识别。
控制计算单元是飞控系统的“大脑”，通常由嵌入式微处理器（如ARM Cortex系列DSP或FPGA）构成，该模块负责接收传感器采集的数据，通过预设的控制算法（如PID控制、自适应控制、模糊控制等）进行处理，生成控制指令，当无人机受到外界扰动导致姿态偏离时，IMU检测到姿态变化，控制单元通过算法解算出所需的修正力矩，并输出给执行机构驱动模块，控制单元还负责导航解算、任务逻辑管理、故障诊断与应急处理等高级功能，确保无人机按照预定航线飞行或在突发情况下安全返航。
执行机构驱动模块是飞控系统的“肌肉”，用于将控制单元的电信号转化为机械动作，驱动无人机调整姿态和航向，该模块主要包括电子调速器（ESC）、舵机驱动器和电机/舵机，对于多旋翼无人机，ESC控制无刷电机的转速，通过改变不同电机的转速差实现升力调整，从而控制飞行姿态；固定翼无人机则通过舵机控制副翼、升降舵、方向舵等舵面的偏转，改变飞行方向，驱动模块需要具备高响应速度和高控制精度，以确保指令执行的实时性和准确性。
通信接口模块是飞控系统的“神经”，负责实现与外部设备的数据交互，包括无线通信模块（如数传电台、4G/5G模块），用于与地面站进行双向通信，传输遥测数据（如姿态、位置、电量）和接收地面控制指令；串行通信接口（如UART、SPI、I2C）用于连接传感器、GNSS模块等内部设备；部分高端飞控还支持CAN总线等高速通信协议，满足复杂系统的数据传输需求，调试接口（如USB）用于飞控系统的参数配置、软件升级和地面测试。
电源管理模块是飞控系统的“心脏”，负责为整个系统提供稳定可靠的电力供应，通常包括电池管理系统（BMS），用于监控锂电池的电压、电流、温度等参数，实现过充、过放、过流保护；电压调节模块（LDO、DC-DC）将电池电压转换为各模块所需的工作电压（如5V、3.3V），确保电子元件正常工作；电源分配单元则根据系统需求将电力合理分配给传感器、控制单元、执行机构等模块，电源管理模块的稳定性和效率直接影响无人机的续航时间和飞行安全。
| 模块类别 | 核心功能 | 主要组成元件 |
|---|---|---|
| 传感器模块 | 采集姿态、位置、速度等状态信息及环境数据 | IMU（加速度计、陀螺仪）、磁力计、气压计、GNSS接收机、视觉传感器 |
| 控制计算单元 | 数据处理、控制算法解算、指令生成、任务管理 | 嵌入式微处理器（ARM/DSP/FPGA）、存储器、算法软件 |
| 执行机构驱动模块 | 将电信号转化为机械动作，驱动姿态调整和航向控制 | 电子调速器（ESC）、舵机驱动器、无刷电机、舵机 |
| 通信接口模块 | 实现与地面站、传感器等设备的双向数据传输 | 无线数传、串口接口（UART/SPI/I2C）、CAN总线、调试接口（USB） |
| 电源管理模块 | 电力供应、监控、保护及电压转换 | 电池管理系统（BMS）、电压调节器（LDO/DC-DC）、电源分配单元 |
相关问答FAQs：
-
问：无人机飞控系统中，GNSS信号丢失时如何保证飞行安全？
答：GNSS信号丢失时，飞控系统会切换至惯性导航模式（INS），依靠IMU的加速度计和陀螺仪进行短期姿态和位置解算，若无人机具备视觉导航或光流定位功能，可结合这些传感器辅助定位，预设的失控保护程序（如自动返航、悬停或就近降落）会被触发，确保无人机在信号恢复前或电量耗尽前安全着陆。 -
问：多旋翼无人机与固定翼无人机的飞控系统在执行机构控制上有何主要区别？
答：多旋翼无人机通过调节不同电机的转速差控制升力和姿态，执行机构驱动模块主要控制无刷电机，依赖高响应速度的ESC；固定翼无人机则通过舵机控制舵面偏转改变气动布局，执行机构驱动模块以舵机为主，控制副翼、升降舵等，多旋翼飞控更侧重电机转速的动态平衡，固定翼飞控则侧重舵机线性位移的精准控制。
