on cell贴合技术是显示面板制造领域的一项重要工艺创新，主要应用于液晶显示（LCD）和有机发光二极管（OLED）等显示模组的组装环节，其核心在于将触摸传感器（Touch Sensor）直接集成在彩色滤光片（Color Filter，简称CF基板）或薄膜晶体管（TFT）阵列基板上，而非传统的独立触摸层与显示层分离后再进行贴合的方式，这一技术通过减少中间层和贴合工序，有效降低了模组厚度、重量和生产成本，同时提升了光学性能和显示响应速度，成为当前移动终端显示设备轻薄化发展的关键技术之一。
从技术原理来看,on cell贴合技术的实现依赖于高精度的对位贴合和薄膜封装工艺，在传统触摸显示模组（如外挂式touch或in cell技术之前）中，触摸层通常作为独立部件覆盖在显示面板表面，需要通过光学胶（OCA）与显示屏进行贴合，这种结构不仅增加了模组厚度（通常会增加0.2-0.5mm），还可能因光线反射和折射导致透光率下降（一般降低3%-5%），而on cell技术将触摸电极（如ITO薄膜）直接制作在CF基板的彩膜层上或TFT基板的绝缘层上，使触摸功能与显示功能在同一基板层级实现，在LCD模组中，触摸传感器可嵌入到CF基板的黑矩阵（BM）上方，通过精细的金属布线连接到驱动IC；在OLED模组中，则可利用OLED器件顶层的封装层作为触摸传感器的基础层，通过沉积透明导电材料形成电极，这种集成方式省去了独立的触摸玻璃基板和贴合工序，使得模组厚度可减少15%-30%，重量降低约20%，同时因减少了空气层和胶层界面，光线透过率提升至90%以上（传统GFF结构约为85%-88%）。
在工艺流程方面,on cell贴合技术的实现需要经过多个关键步骤，首先是基板处理，包括对CF基板或TFT基板的清洗、镀膜（如ITO溅射）和光刻工艺，以形成触摸电极图案；其次是绝缘层和钝化层的沉积，确保触摸电路与显示像素电路之间的电气隔离；然后是驱动IC的绑定，通常采用柔性电路板（FPC）通过各向异性导电膜（ACF）与触摸电极连接；最后是模组组装，包括背光模组（对LCD）或封装盖板（对OLED）的贴合，以及光学胶的涂覆（部分结构仍需少量胶层用于固定），整个工艺对环境洁净度要求极高（通常需达到Class 1000以上），且对位精度需控制在±5μm以内，以避免触摸显示出现偏移或灵敏度下降问题，由于触摸功能与显示功能在同一基板上，还需要解决两者之间的信号干扰问题，通常采用屏蔽层（如金属网格）或滤波电路设计，确保触摸信号的信噪比（SNR）优于15dB。
on cell技术的优势主要体现在性能提升和成本优化两个方面，在性能方面，由于触摸层与显示层距离更近（通常小于100μm），触摸响应时间可缩短至10ms以内（传统外挂式约为20-30ms），同时降低了因多层结构导致的电容耦合干扰，提升了触摸精度（支持多点触控时，误触率降低至0.1%以下），在成本方面，虽然初期基板工艺复杂度增加，但省去了独立触摸基板、贴合设备和胶材成本，整体模组生产成本可降低15%-20%，以5.5英寸手机显示模组为例，传统GFF结构成本约为18-22美元，而on cell结构可控制在15-18美元，该技术也存在一定局限性，例如对基板平整度要求极高（局部起伏需小于0.3μm），否则会导致触摸灵敏度不均；触摸电极的透明度与导电性之间存在 trade-off，通常需要使用高掺杂ITO或金属网格（如银纳米线）作为替代材料，这些材料在弯折可靠性方面仍需进一步优化。
为更直观对比on cell技术与传统技术的差异，以下表格列举了关键参数的对比：
| 参数 | 传统GFF结构 | on cell结构 | 提升幅度 |
|---|---|---|---|
| 模组厚度 | 2-1.5mm | 8-1.1mm | ↓25%-30% |
| 重量 | 180-220g | 140-170g | ↓20%-25% |
| 透光率 | 85%-88% | 90%-92% | ↑5%-7% |
| 触摸响应时间 | 20-30ms | 8-12ms | ↓50%-60% |
| 生产成本（5.5英寸） | 18-22美元 | 15-18美元 | ↓15%-20% |
| 对位精度要求 | ±10μm | ±5μm | ↑50% |
在应用领域方面,on cell贴合技术最早由日本厂商（如JDI）在2012年实现量产，目前已成为中高端智能手机显示模组的主流方案，例如苹果iPhone SE系列、三星Galaxy A系列等均采用该技术，在平板电脑、车载显示和智能穿戴设备领域，on cell技术也因其轻薄特性得到广泛应用，随着柔性显示技术的发展，on cell技术正逐步向可折叠、可弯曲显示模组延伸，例如通过在柔性PI基板上集成触摸传感器，实现6.7英寸以上柔性屏的触控功能，随着材料科学（如石墨烯透明电极）和工艺技术（如激光剥离）的进步，on cell技术有望进一步降低生产成本，提升显示性能，成为下一代显示设备的核心技术之一。
相关问答FAQs：
-

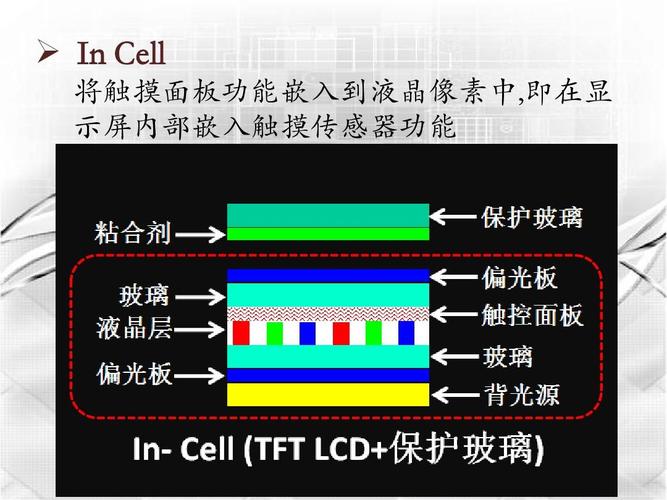

问：on cell技术与in cell技术有何区别？
答：两者均为触摸显示集成技术，但集成层级不同，on cell技术是将触摸传感器集成在显示面板的上基板（CF基板）或下基板（TFT基板）上，而in cell技术是将触摸传感器直接集成在TFT阵列基板的像素层之间，与薄膜晶体管（TFT）在同一层，in cell技术的集成度更高，模组厚度更薄（比on cell再减少10%-15%），但工艺复杂度也更高，目前主要用于高端OLED显示设备；on cell技术则更适用于LCD模组和中端OLED模组，成本控制和良率稳定性更具优势。 -
问：on cell技术是否会影响显示面板的寿命？
答：一般情况下不会，on cell技术通过优化基板材料和封装工艺，可确保触摸传感器与显示像素层的长期稳定性，在LCD模组中，触摸电极位于CF基板上，远离背光光源和TFT驱动电路，不会因电流或热量导致性能衰减；在OLED模组中，触摸传感器通常封装在顶发射层的上方，通过高阻隔薄膜封装（如TFE）防止水氧侵入，其寿命与显示面板本身的设计寿命（通常为3-5年）保持一致，但需注意，若使用金属网格作为触摸电极，需确保其与OLED发光层的距离足够远，避免因电磁干扰影响发光效率。
