无人机IMU（惯性测量单元）是无人机自主飞行与姿态控制的核心传感器，其测量数据直接决定了无人机的稳定性、导航精度和任务执行能力，IMU通过集成加速度计、陀螺仪和磁力计（部分IMU还包含气压计等传感器），实时采集无人机的运动状态信息，为飞行控制器提供关键的输入数据，以下从IMU的工作原理、测量数据类型、数据特性、误差来源及处理方法等方面进行详细阐述。

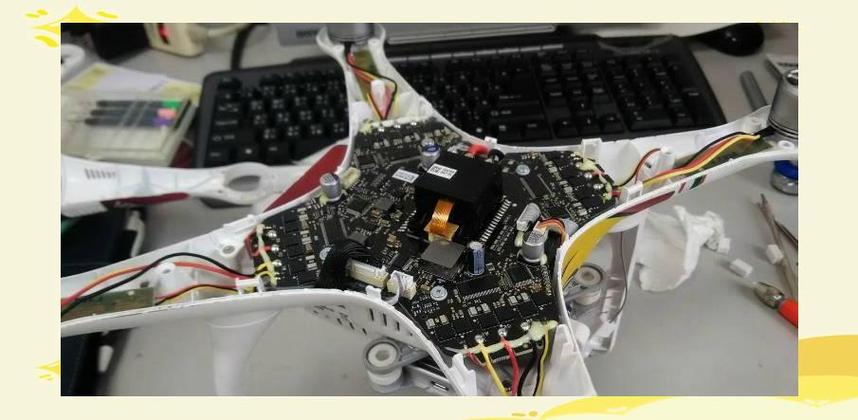

IMU的工作原理与传感器组成
IMU的核心功能是通过测量无人机的加速度和角速度,结合初始姿态信息，解算出无人机的实时姿态（俯仰角、横滚角、偏航角）、速度和位置，其典型组成包括：
- 加速度计：测量无人机在三个正交轴（X、Y、Z）上的线性加速度，包括重力加速度和无人机自身运动的加速度，通过加速度数据，可计算无人机的姿态和速度变化。
- 陀螺仪：测量无人机绕三个正交轴的角速度（俯仰、横滚、偏航），用于解算姿态变化率，是姿态控制的关键输入。
- 磁力计：测量地球磁场强度，辅助确定无人机的绝对航向（偏航角），但易受电磁干扰。
- 气压计（可选）：通过测量大气压力变化，估算无人机的高度信息，与IMU数据融合可提升高度测量精度。
IMU测量数据的主要类型与物理意义
IMU输出的原始数据主要包括加速度数据、角速度数据，以及融合后的姿态数据，以下是各类数据的详细解析：
加速度计数据
加速度计测量的是比力（specific force），即单位质量物体所受的非引力加速度，其数学表达式为： [ \mathbf{a}{\text{measured}} = \mathbf{a}{\text{linear}} + \mathbf{g} ] (\mathbf{a}{\text{measured}})为测量值，(\mathbf{a}{\text{linear}})为无人机自身线性加速度，(\mathbf{g})为重力加速度（约9.8 m/s²），当无人机静止或匀速飞行时，加速度计主要测量重力分量，可通过该分量解算俯仰角和横滚角，在机体坐标系下，Z轴加速度分量与重力关系为： [ g_z = -g \cdot \cos\theta \cdot \cos\phi ] (\theta)为俯仰角，(\phi)为横滚角。
陀螺仪数据
陀螺仪测量无人机在机体坐标系下的角速度（(\omega_x, \omega_y, \omega_z)），单位为度/秒（°/s）或弧度/秒（rad/s），角速度数据通过积分可得到姿态变化量： [ \theta(t) = \int \omega_y(t) \, dt ] [ \phi(t) = \int \omega_x(t) \, dt ] 但陀螺仪存在零偏误差（bias），长期积分会导致姿态发散，需与加速度计和磁力计数据融合校正。
磁力计数据
磁力计测量地球磁场在机体坐标系下的分量（(H_x, H_y, H_z)），通过坐标系转换可计算磁航向角： [ \psi = \arctan2\left(\frac{H_y \cos\phi + H_z \sin\phi \sin\theta}{H_x \cos\phi + H_z \sin\phi \cos\theta}\right) ] (\psi)为偏航角，磁力计易受电机、金属部件干扰，需进行硬磁和软磁误差补偿。
融合姿态数据
通过卡尔曼滤波（Kalman Filter）或互补滤波（Complementary Filter）融合加速度计、陀螺仪和磁力计数据，可输出更稳定的姿态四元数或欧拉角（俯仰、横滚、偏航），互补滤波的权重分配如下： [ \text{姿态输出} = \alpha \cdot \text{陀螺仪积分结果} + (1-\alpha) \cdot \text{加速度计/磁力计解算结果} ] (\alpha)为滤波系数（通常0.9-0.98），根据无人机动态特性调整。
IMU数据的误差特性与处理方法
IMU数据存在多种误差,直接影响无人机导航精度，需通过算法和硬件手段抑制：
主要误差来源
| 误差类型 | 产生原因 | 影响程度 |
|---|---|---|
| 零偏稳定性 | 传感器制造偏差，温度漂移 | 长期累积误差 |
| 白噪声 | 电子器件热噪声 | 短期随机误差 |
| 比例因子误差 | 传感器灵敏度非线性 | 测量值幅值偏差 |
| 安装误差 | IMU与机体坐标系未对齐 | 姿态解算耦合 |
| 温度漂移 | 环境温度变化导致传感器参数变化 | 低频误差 |
误差处理方法

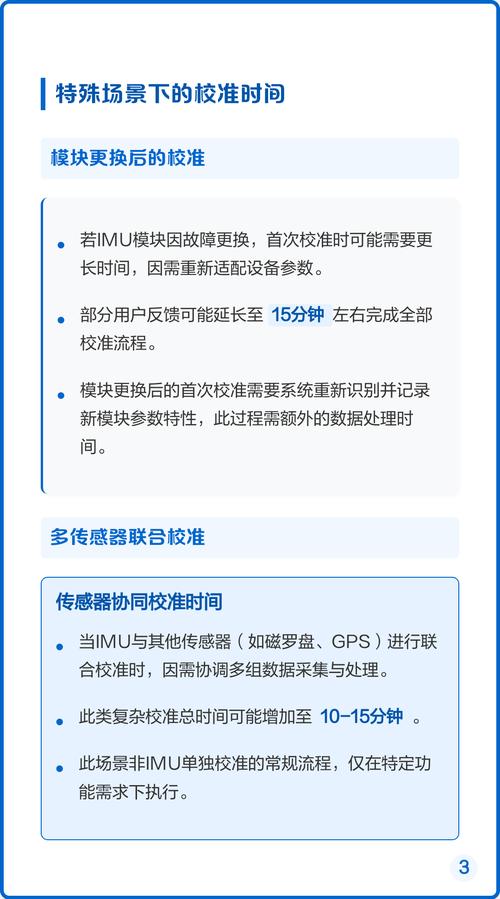

- 零偏补偿：通过静态或动态校准，获取零偏值并在实时数据中扣除，陀螺仪零偏校准公式为： [ \omega{\text{corrected}} = \omega{\text{raw}} - b{\text{gyro}} ] (b{\text{gyro}})为陀螺仪零偏。
- 温度补偿：建立温度与零偏的数学模型（如线性或多项式拟合），实时补偿温度漂移。
- 数据融合：采用扩展卡尔曼滤波（EKF）或无迹卡尔曼滤波（UKF）融合多传感器数据，抑制单一传感器误差。
- 安装误差标定：通过六位置法或最小二乘法，标定IMU安装矩阵，减少坐标系不对齐误差。
IMU数据在无人机控制中的应用
IMU数据是无人机飞行控制的基础输入,具体应用包括：
- 姿态稳定控制：通过陀螺仪角速度反馈和加速度计姿态反馈，实现PID控制器输出，调节电机转速以保持姿态平衡。
- 航迹跟踪：结合GPS和IMU数据，通过位置闭环控制，实现无人机按预设航线飞行。
- 悬停控制：利用加速度计和磁力计数据补偿陀螺仪积分漂移，实现精准悬停。
- 避障控制：与激光雷达或视觉传感器融合，通过IMU数据解算无人机运动状态，实现动态避障。
IMU数据的性能指标与选型建议
选择IMU时需关注以下关键参数：
- 测量范围：加速度计通常为±2g至±16g，陀螺仪为±250°/s至±2000°/s，根据无人机类型（如多旋翼、固定翼）选择。
- 零偏稳定性：高性能IMU零偏稳定性优于0.01°/h，消费级IMU约为1°/h。
- 带宽：一般大于100Hz，以满足无人机快速动态响应需求。
- 功耗与尺寸：消费级无人机IMU功耗通常低于1W，尺寸小于10cm³。
相关问答FAQs
Q1：为什么无人机IMU需要与GPS数据融合？
A：IMU虽然能实时输出高频率的姿态和速度数据，但存在积分误差（如陀螺仪零偏导致姿态发散），而GPS能提供绝对位置和速度信息，但更新频率低（通常5-20Hz）且易受遮挡，通过卡尔曼滤波融合IMU和GPS数据，可利用IMU的高频动态特性和GPS的绝对定位精度，实现优势互补，提升导航系统的鲁棒性和精度。
Q2：如何判断IMU数据是否存在异常？
A：可通过以下方法判断IMU数据异常：1）检查数据是否超出传感器量程（如加速度超过±16g）；2）分析数据噪声水平，若白噪声突然增大，可能存在电磁干扰；3）对比多传感器一致性（如加速度计解算的姿态与磁力计航向是否冲突）；4）静态下观察零偏稳定性，若数据持续漂移，需进行校准，若发现异常，需检查传感器供电、安装固定及环境干扰等因素。
