双子星无人机装机教程是一项系统性的工作,需要严格按照操作流程逐步完成，以确保无人机的安全性和稳定性，以下将详细介绍装机前的准备工作、各部件的组装步骤、关键参数设置以及后续检查流程，帮助用户顺利完成装机操作。
（图片来源网络，侵删）
装机前的准备工作
在开始组装前,需准备好以下工具和材料：无人机机身框架、电机（4个，含螺旋桨）、电调（4个）、飞行控制器（飞控）、GPS模块、电池、遥控器、接收机、螺丝刀、扎带、焊锡、热缩管等，确保工作环境干燥、整洁，避免在有灰尘或静电的环境中进行操作。
工具清单表： | 工具名称 | 规格要求 | 数量 | 用途 | |----------|----------|------|------| | 螺丝刀 | PH2十字 | 1套 | 固定螺丝 | | 焊锡台 | 温度可调 | 1台 | 焊接电调线 | | 扎带 | 3×100mm | 若干 | 固定线路 | | 热缩管 | φ2-5mm | 若干 | 绝缘保护 | | 剪线钳 | 尖头 | 1把 | 剪线 |
机身框架组装
- 安装电机臂：将电机臂与机身中心板对齐，使用M3×20mm螺丝固定，注意电机臂的编号（通常为1-4号）需与后续电机安装顺序一致，避免相位错误。
- 固定电机：将电机安装到电机臂的指定位置，使用M3×16mm螺丝固定，确保电机轴与机身平面垂直，可通过水平仪校准。

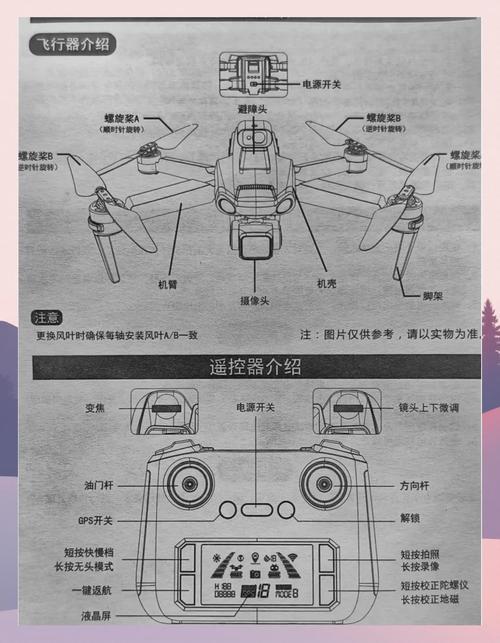

- 安装螺旋桨：根据电机旋转方向（通常为1、3号电机顺时针，2、4号电机逆时针）选择正确的螺旋桨（A、C为正桨，B、D为反桨），轻轻按压至电机轴卡槽内。
电子设备连接
- 电调与电机连接：将电调的电机输出线（三色线）与电机对应连接，注意相序一致（通常为红-黄-蓝），焊接时需快速操作，避免过热损坏电机。
- 电调与飞控连接：将电调的信号线（白色）插入飞控的电机输出端口（通常为M1-M4），确保对应电机编号正确，电调电源线（红色为正，黑色为负）需并联至电池分配板。
- GPS模块安装：将GPS模块固定在机身上方，确保金属面朝上，避免金属遮挡信号，连接GPS与飞控的TX/RX端口（通常为I2C或串口通信）。
- 接收机与飞控连接：使用PPM或SBUS协议将接收机与飞控连接，确保遥控器信号正常，若为SBUS模式，需将接收机SBUS端子接入飞控的对应串口。
飞控参数设置
- 校准陀螺仪：通过地面站软件（如Mission Planner）连接飞控，进入“初始设置”→“传感器校准”，选择“陀螺仪校准”，将无人机静置10秒完成校准。
- 设置电机方向：在“电机测试”界面，逐一测试电机转向，若转向错误，需在飞控参数中调整对应电机的“MOTOR_DIR”参数（1为正转，-1为反转）。
- 配置PID参数：根据无人机类型（如四旋翼）调整PID参数，建议新手使用默认参数，待飞行测试后再微调，P（比例）影响响应速度，I（积分）消除稳态误差，D（微分）抑制震荡。
- 设置失控保护：在“安全设置”中开启失控保护，选择“返航”或“悬停”，并设置失控后触发的高度（如30米）。
电源系统安装
- 电池安装：将电池固定在机身下方的电池仓中，使用魔术贴或扎带固定，确保电池在飞行中不会移位。
- 连接电池与飞控：将电池插头连接至电源分配板，再通过分配板为飞控、电调等设备供电，注意正负极不可接反，否则可能烧毁设备。
- 电压校准：在地面站中设置电池类型（如4S锂电池）和电压值，确保电量显示准确。
线路整理与固定
- 整理线路：使用扎带将电调线、GPS线等整理整齐，避免线路与螺旋桨干涉，线路需沿机身内侧或专用线槽固定，防止飞行中松动。
- 热缩管处理：焊接处套上热缩管，用热风枪加热收缩，确保绝缘良好，电源线接口处可使用热缩管加强固定。
最终检查与测试
- 目视检查：检查所有螺丝是否拧紧，电机是否安装牢固，螺旋桨是否安装正确。
- 通电测试：连接电池后，观察飞控指示灯是否正常（通常为绿灯常亮或闪烁），电机是否发出异响。
- 遥控器对频：确保遥控器与接收机对频成功，摇杆通道校准完成（通常为油门、舵机等）。
- 静态试飞：在安全场地进行静态试飞，测试电机响应速度、转向是否正确，遥控器控制是否灵敏。
相关问答FAQs
问题1：装机后电机无法启动，可能的原因有哪些？
解答：电机无法启动通常由以下原因导致：①电池电量不足或未正确连接；②电调信号线与飞控连接错误或松动；③飞控未初始化或陀螺仪校准失败；④电机转向参数设置错误，需逐一检查电源连接、线路接口、飞控状态及电机转向参数，确保所有设置正确。
问题2：如何避免飞行中螺旋桨脱落？
解答：螺旋桨脱落多因安装不当或震动导致，解决方法：①选择与电机匹配的螺旋桨，确保型号正确（正反桨区分）；②安装时用力按压至电机轴卡槽，听到“咔”声表示到位；③定期检查螺旋桨是否有裂纹或磨损，老化需及时更换；④飞行前检查电机螺丝是否拧紧，避免震动导致松动。
