micro LED技术原理是通过将微米级别的LED芯片（通常尺寸在10-100微米之间）以高密度阵列形式集成到驱动基板上，实现自发光显示的技术，其核心在于将传统LED芯片微型化后，通过巨量转移、 bonding（键合）等工艺将数百万甚至数十亿个微小的LED单元精准定位到电路基板上，每个单元均可独立驱动发光，从而构成高分辨率、高亮度、低功耗的显示面板。

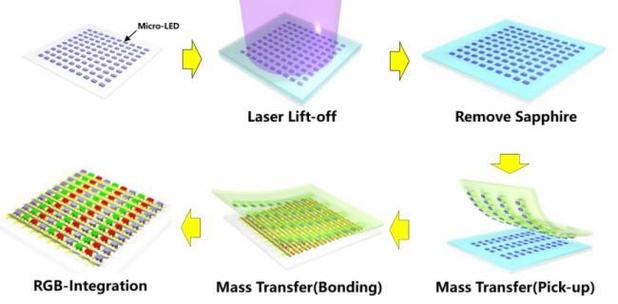

从技术流程来看，micro LED的制造可分为三个关键阶段：芯片制备、巨量转移和集成封装，在芯片制备阶段，采用金属有机化学气相沉积（MOCVD）技术在蓝宝石、硅或碳化硅衬底上外延生长GaN（氮化镓）材料，形成红、绿、蓝三色LED芯片的外延片，通过光刻、刻蚀、研磨等半导体工艺，将外延片加工成独立的微米级LED芯片，这一步骤需精确控制芯片尺寸（如20×20微米）和间距（如50微米以下），确保后续转移的良率，巨量转移是micro LED量产的核心难点，目前主流技术包括激光剥离（LLO）结合弹性印章转移、静电吸附转移以及自组装转移等，以激光剥离为例，首先通过激光照射将LED芯片从生长衬底上剥离，再利用带有微结构的弹性印章（如PDMS材料）一次性吸附数千个芯片，通过精准对位系统将其转移到驱动基板的TFT（薄膜晶体管）电路上，转移精度需达到±1微米以内，以满足4K/8K分辨率的要求，在集成封装阶段，需对转移后的LED芯片进行修复（替换不良芯片）、互联（通过金属凸块或铜柱将芯片与驱动电路电连接）和封装，采用倒装芯片（Flip-Chip）技术将LED芯片的n极和p极直接与基板连接，再通过硅胶或玻璃盖板进行密封，同时集成驱动IC（集成电路）实现每个像素点的独立控制，从而支持高刷新率（如240Hz）和HDR（高动态范围）显示功能。

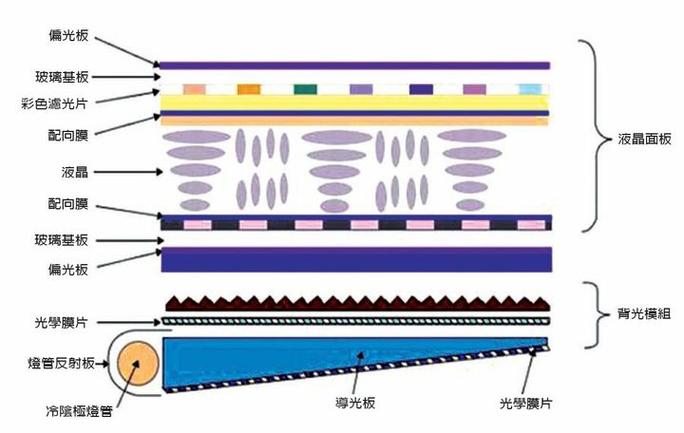

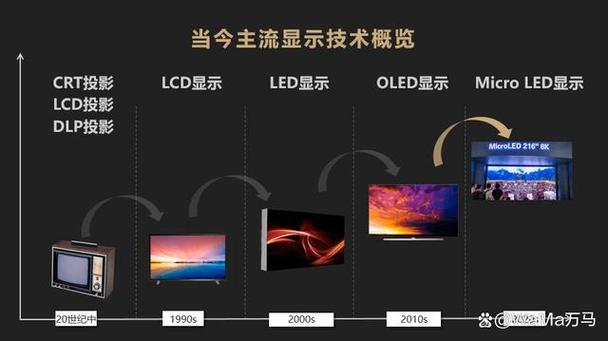

micro LED的技术优势源于其自发光特性与微型化结构，与OLED相比，micro LED具有更高的亮度（可达2000尼特以上）、更长的寿命（超过10万小时）和更低的功耗（发光效率提升30%以上），且不存在OLED的烧屏问题；与LCD相比，其对比度可达无限:1（无需背光模组），响应时间缩短至微秒级，动态画面无拖影，micro LED的模块化设计使其可灵活拼接为超大尺寸显示屏（如100英寸以上），同时通过RGB三色芯片直接发光，无需彩色滤光片,色彩表现更接近人眼视觉极限。
micro LED的产业化仍面临挑战：巨量转移的良率（目前量产阶段约99.999%）、成本控制（单颗芯片制造成本约为LCD的10倍）、以及散热管理（高密度集成导致热量集中），为解决这些问题，行业正探索新型转移技术（如晶圆级转移）、材料创新（如使用氧化锌透明电极）和集成工艺优化（如monolithic集成，即在同一芯片上制作红绿蓝三色像素）。
相关问答FAQs
Q1：micro LED与OLED的主要区别是什么？
A1：核心区别在于发光材料与结构，micro LED采用无机LED芯片（如GaN），自发光效率高、寿命长且不易老化；OLED使用有机材料发光，虽柔性更好，但存在烧屏、寿命较短（约3万小时）等问题，micro LED亮度更高（可达OLED的2倍以上），功耗更低，且无需彩色滤光片，色彩纯度更佳。
Q2：micro LED技术何时能实现大规模消费级应用？
A2：目前micro LED已在高端显示市场（如商用显示屏、AR/VR设备）逐步商用，但消费级电视、手机等产品仍需解决巨量转移良率、成本控制等瓶颈，预计2025-2030年，随着转移技术突破和产能提升，micro LED有望在高端消费市场实现规模化应用，成本有望降至当前OLED的1.5倍以内。
