Zigbee是一种基于IEEE 802.15.4标准的低功耗、低速率、近距离无线通信技术，主要用于物联网（IoT）设备的互联，如智能家居、工业自动化、医疗监测等领域，其网络拓扑结构的设计灵活且高效，能够适应不同应用场景的需求，Zigbee支持三种主要的网络拓扑结构：星型拓扑、树型拓扑和网状拓扑（Mesh），每种结构在组网方式、通信路径、可靠性和扩展性等方面具有不同的特点，以下将详细分析这三种拓扑结构的工作原理、优缺点及适用场景。

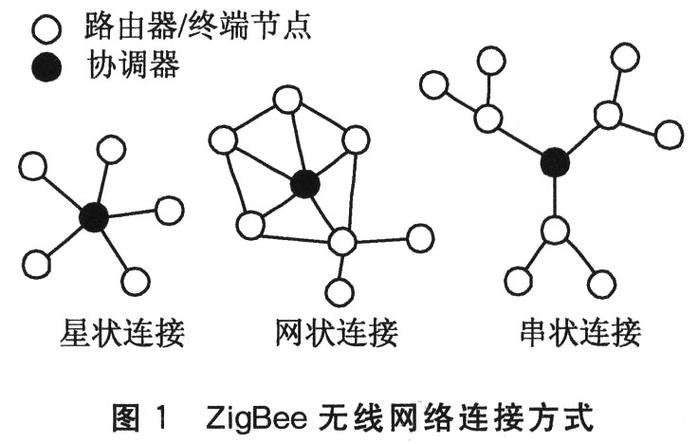

星型拓扑结构
星型拓扑是最简单的Zigbee网络拓扑结构,其核心是一个协调器（Coordinator），所有设备（终端设备或路由设备）直接与协调器通信，设备之间不直接交互数据，协调器负责网络的建立、管理以及数据的转发，类似于网络中的“中央枢纽”，在星型网络中，终端设备（如传感器、开关）将数据发送给协调器，协调器再将数据转发至目标设备或外部网络（如通过网关连接到互联网），这种结构的优势在于实现简单、配置方便，适合设备数量较少且分布集中的场景，例如家庭中的智能灯光控制或小型办公室的环境监测系统，星型拓扑的缺点也十分明显：协调器是单点故障源，一旦协调器失效，整个网络将瘫痪；所有通信流量都经过协调器，当设备数量增多时，协调器可能成为性能瓶颈，导致通信延迟或数据丢失。

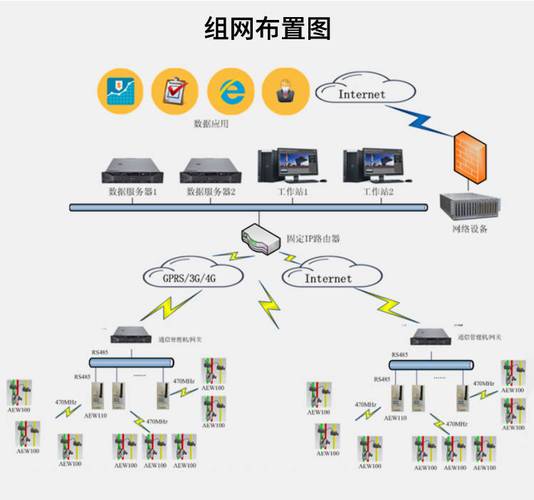

树型拓扑结构
树型拓扑在星型拓扑的基础上扩展了层次化结构,由协调器作为根节点，路由设备（Router）作为中间节点，终端设备（End Device）作为叶子节点，数据传输遵循“父-子”关系，终端设备只能与其父节点通信，父节点再将数据逐级向上传递至协调器，或根据目标地址向下转发，树型拓扑通过多级路由扩展了网络的覆盖范围，适合设备分布较广但结构相对固定的场景，如农业大棚中的传感器监测或仓储物流中的货物跟踪，其优点是无需复杂的路径计算，网络配置相对简单，且协调器的负载因层级分担而降低，树型拓扑的灵活性不足，若某条路径上的节点失效，下游设备可能无法通信，且数据传输路径固定，容易因节点拥堵导致延迟，树型拓扑不支持设备间的直接通信，所有数据必须经过协调器或中间节点，这在某些实时性要求高的场景中可能成为限制。
网状拓扑结构（Mesh）

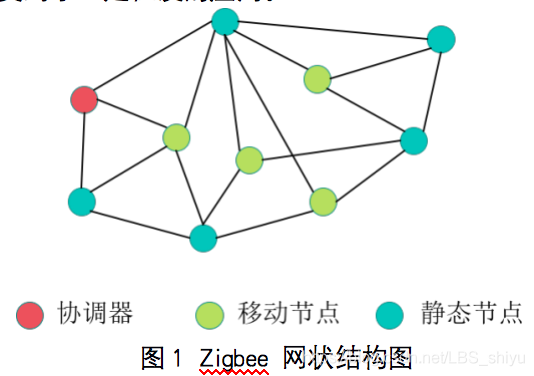

网状拓扑是Zigbee最复杂但也最可靠的拓扑结构,所有设备（包括协调器、路由设备和终端设备）均可作为节点，任意两个节点之间均可通过多跳路径通信，在网状网络中，设备之间可以建立动态路由，数据包会根据网络状态选择最优路径（如最短路径或最低能耗路径），若某条路径中断，网络会自动重新路由，确保通信的连续性，这种自愈能力使网状拓扑非常适合大规模、高可靠性要求的场景，如智能城市中的路灯控制系统或工业环境中的设备监控，网状拓扑的优势在于冗余性强、覆盖范围广，且支持设备间的直接通信，减少对协调器的依赖，其缺点是网络配置和管理复杂，需要更多的存储和计算资源来维护路由表，且设备功耗相对较高（尤其是路由设备需持续监听网络状态），网状网络的性能可能因节点数量增加而下降，需要合理的网络规划以避免路由冲突。
拓扑结构对比
为了更直观地比较三种拓扑结构,以下表格总结了它们的关键特性：
| 特性 | 星型拓扑 | 树型拓扑 | 网状拓扑（Mesh） |
|---|---|---|---|
| 网络结构 | 协调器为中心，设备直接连接 | 层次化结构，父-子关系 | 节点间多跳连接，动态路由 |
| 通信路径 | 设备与协调器直接通信 | 数据逐级传递，路径固定 | 多路径选择，支持自愈 |
| 可靠性 | 低（协调器单点故障） | 中等（路径故障影响下游） | 高（冗余路径，自愈能力强） |
| 扩展性 | 差（设备数量受限） | 中等（可扩展层级） | 强（支持大规模节点） |
| 配置复杂度 | 简单 | 中等 | 复杂（需路由管理） |
| 适用场景 | 小型家庭、办公室 | 农业、仓储等固定分布场景 | 智能城市、工业监控等高可靠场景 |
选择拓扑结构的考虑因素
在实际应用中,选择合适的Zigbee网络拓扑结构需综合考虑以下因素：
- 设备数量与分布：设备数量少且集中时，星型拓扑足够；设备分布广泛时，树型或网状拓扑更合适。
- 可靠性要求：对通信连续性要求高的场景（如工业控制）应优先选择网状拓扑。
- 功耗限制：终端设备电池供电时，星型或树型拓扑的功耗更低；网状拓扑的路由设备需持续供电。
- 网络管理成本：星型和树型拓扑管理简单，网状拓扑需专业的网络规划工具。
相关问答FAQs
Q1: Zigbee网状拓扑中的路由设备（Router）和终端设备（End Device）有什么区别？
A1: 路由设备（Router）在网状拓扑中承担数据中转任务，需持续监听网络状态，支持多跳通信，通常需要固定供电；而终端设备（End Device）功耗较低，仅在有数据收发时激活，不支持数据中转，适合电池供电的传感器等设备，终端设备需通过父节点（路由设备或协调器）通信，而路由设备可直接与其他节点交互。
Q2: 如何提升Zigbee星型拓扑网络的可靠性？
A2: 星型拓扑的可靠性主要受限于协调器的单点故障问题，可通过以下方式提升：① 使用具备冗余功能的协调器（如双协调器热备份）；② 在网络边缘部署少量路由设备，协助协调器分担数据转发任务，形成“混合星型-树型”结构；③ 定期备份协调器配置，并在故障时快速切换备用协调器，优化设备布局以减少信号干扰也能提高通信稳定性。
