什么是 NVIDIA Jetson TX1 GPU模块？
我们需要明确：Jetson TX1 不是一个完整的无人机控制器，而是一个高性能的、低功耗的计算模块，你可以把它想象成无人机的“大脑”或“智能中枢”。
（图片来源网络，侵删）
它的核心特点是：
- 强大的计算能力：搭载了 NVIDIA 自家的 Maxwell 架构的 GPU，包含 256 个 CUDA 核心，这使得它远超普通的 ARM 处理器，具备了进行并行计算和深度学习推理的能力。
- 低功耗设计：整个模块的功耗极低，典型功耗约为 10瓦，这对于依赖电池供电的无人机来说是至关重要的，可以在不大幅增加飞行时间负担的情况下，提供强大的算力。
- 小型化模块：它被设计成一个邮票大小的模块（约 50mm x 87mm），非常便于集成到各种紧凑的设备中，如无人机、机器人、智能摄像头等。
- 完整的开发者平台：NVIDIA 提供了完整的软件支持，包括：
- Linux for Tegra (L4T)：基于 Ubuntu 的操作系统。
- JetPack SDK：包含了 CUDA、cuDNN、TensorRT、VisionWorks、OpenCV 等关键的库和工具链，极大地简化了 AI 应用和计算机视觉算法的开发和部署。
TX1 GPU模块在无人机上的核心作用
传统的无人机飞控主要负责：
- 姿态控制：通过陀螺仪、加速度计保持稳定。
- GPS导航：实现自动起降、航线飞行、返航等。
- 动力输出：控制电机的转速。
而搭载了 TX1 的无人机，则在这些基础上增加了“智能”和“自主”的能力，其 GPU 模块主要负责处理需要大量计算的任务：
计算机视觉与感知
这是 TX1 最核心的应用，GPU 强大的并行处理能力可以实时处理来自无人机的摄像头数据。
（图片来源网络，侵删）
- 目标检测与跟踪：实时识别地面上的特定物体（如人、车辆、船只）并进行跟踪，安防巡检无人机自动跟踪可疑人员。
- 自主避障：通过单目或双目摄像头，结合深度学习算法（如使用 TensorFlow 或 PyTorch 训练好的模型），实时分析前方环境，检测障碍物（如树木、电线、建筑物），并规划路径进行规避，这是实现“全自主飞行”的关键。
- 场景理解与语义分割：将摄像头画面中的每个像素进行分类，识别出天空、地面、道路、建筑等，这对于无人机进行高级决策（如寻找安全降落点）至关重要。
- 光学字符识别：识别地面上的文字，如车牌号、设备编号等，用于巡检或盘点。
自主导航与控制
- 视觉里程计：当 GPS 信号丢失时（如在室内、桥下、城市峡谷）， TX1 可以通过连续分析摄像头画面，估算无人机自身相对于周围环境的运动轨迹，实现 GPS 失效情况下的精确定位和导航。
- 精准降落：利用视觉识别地面预设的标记或自然特征，实现比 GPS 更精准的自主降落，误差可达厘米级。
数据实时处理与决策
- 实时图像拼接：在航拍测绘或监控中， TX1 可以实时将多张照片拼接成一幅大的全景图或正射影像图，并立即下传，无需等待返航后处理。
- 边缘计算：直接在无人机上进行数据处理，只将分析结果（如“发现异常”、“检测到目标”）和关键图像片段传回地面站，而不是传输海量原始视频流，这极大地节省了带宽和电池电量。
TX1 在无人机系统中的典型架构
一个基于 TX1 的智能无人机系统通常包含以下几个部分：
- 飞控：如 Pixhawk，负责飞行控制、传感器融合（IMU、GPS）、动力输出，它是无人机的“小脑”，负责基础运动。
- 传感器：
- 摄像头：提供视觉输入，通常连接到 TX1。
- IMU (惯性测量单元)、GPS、气压计：提供姿态和位置信息，连接到飞控。
- 激光雷达：在某些高端应用中，也连接到 TX1 用于建图和避障。
- NVIDIA Jetson TX1 模块：
- 通过 USB、CSI (Camera Serial Interface) 或 PCIe 总线与摄像头连接，获取视频流。
- 通过 UART、I2C 或 USB 与飞控通信，TX1 向飞控发送高级指令（如“向左避障”、“飞往目标点”），飞控则将底层飞行状态反馈给 TX1。
- 数传：用于将 TX1 处理后的数据（如图像、分析结果）和飞控的遥测数据（如高度、速度、电量）实时传回地面站，并接收地面站的上行控制指令。
- 电源管理模块：负责为飞控、TX1、传感器等提供稳定、干净的电源，并进行电压转换。
TX1 的历史地位与局限性
历史地位：
- 里程碑式产品：Jetson TX1 是第一个将强大 GPU 放入如此小型、低功耗模块的产品，它开启了无人机 AI 和自主飞行的时代。
- 开发者最爱：它为全球的开发者、研究者和创客提供了一个相对廉价且强大的平台，催生了无数创新的无人机应用，从学术研究到商业原型。
- 商用无人机先驱：大疆的“经纬 M100”和“M200”系列开发者平台，就曾广泛使用 Jetson TX1/TX2 作为其机载计算核心，用于行业应用的开发。
局限性：
- 算力相对有限：虽然在当时很强大，但与后续的 TX2、Xavier、Orin 相比，其 CUDA 核心数量、内存带宽和 AI 算力已经显得不足，难以运行更复杂的现代深度学习模型。
- 内存较小：仅有 4GB LPDDR4 内存，限制了处理高分辨率视频和大型模型的能力。
- 已停产：NVIDIA 已经停止了 TX1 的生产和销售，其地位已被后续更强大的 Jetson 系列模块所取代。
现代替代品
虽然 TX1 已经是过去式，但它的精神和技术传承至今，对于现代无人机项目，开发者通常会使用以下更强大的模块：
| 模块 | 架构 | GPU (CUDA 核心) | 内存 | 典型功耗 | 特点 |
|---|---|---|---|---|---|
| Jetson TX1 | Maxwell | 256 | 4GB LPDDR4 | 10W | 开创者，低功耗入门级 |
| Jetson TX2 | Pascal | 256 + 128 (深度学习) | 8GB LPDDR4 | 5W - 15W | TX1 的升级版，性能翻倍，仍是很多项目的可靠选择 |
| Jetson Xavier NX | Volta | 384 + 48 (深度学习) | 8GB LPDDR4 | 10W - 15W | 性能与功耗的完美平衡，是目前最受欢迎的模块之一 |
| Jetson AGX Xavier | Volta | 512 + 64 (深度学习) | 16GB/32GB LPDDR4 | 15W - 30W | 旗舰性能，用于最复杂的自主机器人、无人机集群等 |
| Jetson Orin Nano | Ampere | 1024 + 256 (深度学习) | 8GB LPDDR5 | 10W - 25W | 新一代性能小钢炮，性价比极高，是 Xavier NX 的强力竞争者 |
无人机 TX1 GPU 模块是一个划时代的产品，它将强大的 AI 计算能力从云端带到了无人机端，赋予了无人机“眼睛”和“大脑”，使其能够进行复杂的自主感知和决策，虽然它现在已被更先进的模块取代，但它在推动无人机智能化发展方面做出的贡献是不可磨灭的，对于学习和理解无人机 AI 系统的架构和原理，TX1 仍然是一个极佳的案例。

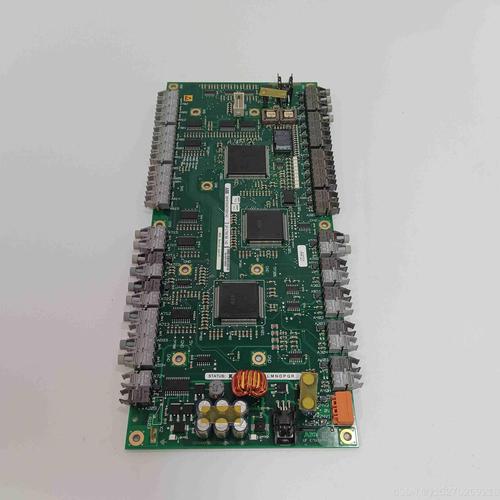

（图片来源网络，侵删）
