这是一个非常常见的误解，也是一个需要澄清的关键点，为了准确理解,我们需要分两个层面来分析：
- ePON的底层传输机制：它不是TDM。
- ePON如何承载传统的TDM业务：它是通过一种叫做“仿真”的技术来实现的。
下面我们详细展开。
ePON的底层传输机制 —— 不是TDM，而是TDM与WDM的结合
ePON（以太网无源光网络）的名称已经揭示了其核心技术，它的传输方式可以概括为：在点到多点的拓扑结构上，使用波分复用技术来承载以太网帧。
让我们分解一下：

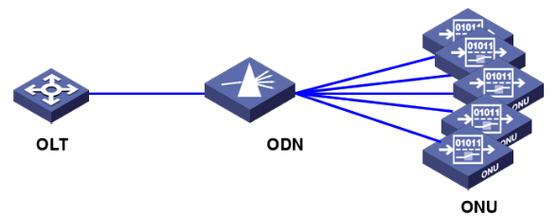

拓扑结构：点到多点
ePON网络由三个主要部分组成：
- OLT (Optical Line Terminal)：光线路终端，位于运营商的中心机房,是整个网络的核心。
- ONU (Optical Network Unit)：光网络单元，位于用户家中或企业,是用户端的设备。
- ODN (Optical Distribution Network)：光分配网络，由光纤、分光器等无源器件组成,将OLT的信号分发给多个ONU。
这种结构天然适合广播和分发数据。
复用技术：TDM + WDM
ePON使用了一种混合复用技术来高效利用光纤带宽。
-
下行方向（OLT → ONU）：广播 + 时分复用
- 广播：OLT将数据包（以太网帧）广播给所有连接的ONU，每个ONU会接收所有数据包，但只会解析并提取属于自己的数据包（通过MAC地址识别）。
- 时分复用：为了避免所有ONU同时发送数据造成冲突，OLT通过一个时间轮询机制（称为Dynamic Bandwidth Allocation, DBA）为每个ONU分配一个特定的发送时间片，在一个固定的周期（称为帧）内，OLT会依次询问每个ONU是否有数据要发送，ONU只能在被分配到的“时间窗口”内将数据发送到上行信道。
ePON的上行信道本质上是TDM（时分复用）的，多个ONU共享同一个光纤信道,但通过时间片分割来避免冲突。
（图片来源网络，侵删） -
上行方向（ONU → OLT）：时分复用
- 如上所述，多个ONU不能同时发送数据，否则信号会碰撞，OLT通过测距和授权机制，精确控制每个ONU的上行发送时刻，确保它们的数据包在时间上错开，像火车在轨道上一样有序地到达OLT，这就是典型的TDMA（时分多址）技术。
-

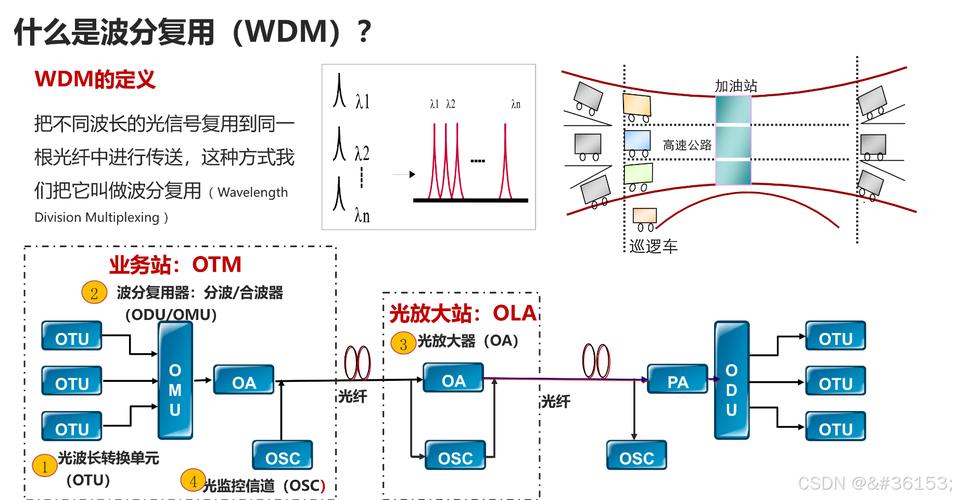

波分复用：上下行信号使用不同的波长在同一根光纤上传输，互不干扰，这是WDM（波分复用）的一种简单应用（称为DWDM, Dense WDM）。
- 下行波长：通常为 1490nm
- 上行波长：通常为 1310nm
- 可选的第三波长（如用于视频广播）：1550nm
ePON的底层传输技术是“基于以太网的TDM+WDN架构”，而不是传统的“TDM架构”。 它传输的是以太网数据包,而不是TDM的固定时隙比特流。
ePON如何承载TDM业务 —— TDM over Packet (ToP) / 仿真
传统电信网络（如PSTN电话）的核心是TDM（时分复用），它将一个E1/T1线路的带宽划分为固定数量（如32个）的时隙,每个时隙承载一路64Kbps的语音信号。
当要将这些传统的TDM业务通过ePON这种“以太网”网络传输时，就需要一种技术来“欺骗”两端的TDM设备，让它们感觉仍然运行在一条传统的TDM线路上，这就是TDM仿真技术。
ePON承载TDM业务主要有两种主流方式：
CESoP (Circuit Emulation Service over Packet) —— 电路仿真 over 分组
这是最常见的技术，其核心思想是：将TDM电路的比特流“打包”到IP或以太网包中传输。
工作流程：
- 封装：在ONU端（靠近用户侧），一个TDM E1/T1信号（包含32个时隙的固定比特流）被识别。
- 分段：这个连续的比特流被分割成固定大小的数据块（每个块对应一个或多个TDM帧）。
- 封装：每个数据块被封装成一个标准的以太网帧，为了还原时序，封装时会加入时间戳 和 序列号。
- 传输：这些带有时间戳的以太网帧通过ePON网络传输到OLT。
- 解封装与时钟恢复：在OLT端（或更上层的边缘设备），系统接收到这些以太网帧，它根据时间戳和序列号,将这些数据块重新组装成连续的TDM比特流。
- 时钟同步：这是最关键的一步，为了确保重建的TDM信号与原始信号的时钟完全一致（否则会产生滑码，导致语音失真），系统必须从数据流中恢复出精确的时钟，主要有两种方式：
- 自适应时钟恢复：接收端根据数据包的到达速率动态调整本地时钟,简单但精度稍差。
- 同步以太网：利用以太网物理层的线路速率本身来承载时钟信息，精度极高,是现代电信网络的首选。
优点：实现简单，可以透明地传输任何TDM业务，包括语音、数据、信令。 缺点：开销较大，因为每个TDM比特流都被封装成了完整的以太网帧（有帧头、帧尾、IP头等）,带宽利用率相对较低。
VoIP (Voice over IP) —— 语音 over IP
这是另一种更现代、更高效的方式,尤其是在承载语音业务时。
工作流程：
- 数字化与编码：在ONU端，传统的模拟语音信号通过PCM（脉冲编码调制）被数字化成64Kbps的语音数据流。
- 压缩：这个64Kbps的数据流会被语音编码器（如G.711, G.729, Opus等）进行压缩，通常可以压缩到8-32Kbps。
- 打包：压缩后的语音数据被封装成RTP（Real-time Transport Protocol）包，然后再加上UDP、IP和以太网头,形成可以在ePON上传输的数据包。
- 传输与QoS：这些IP包通过ePON网络传输，为了确保语音的实时性和低延迟，网络必须提供服务质量 保证，例如通过1p优先级标记 和DiffServ 等机制,确保语音包获得比普通数据包更高的传输优先级。
优点：带宽效率远高于CESoP，因为语音经过了压缩，与数据网络（如互联网）融合性好，易于部署新业务。 缺点：实现相对复杂，对网络的QoS要求高,且编解码会带来一定的延迟。
| 特性 | 描述 |
|---|---|
| ePON的底层技术 | 不是TDM，它是基于以太网帧，采用TDM（上行）+ WDM（上下行分离）的混合架构。 |
| 承载TDM业务的方式 | 通过TDM仿真技术实现，将TDM业务“映射”到以太网包中传输，主要有两种方式： |
| CESoP (电路仿真) | 将TDM的比特流原封不动地打包进以太网帧，开销大，但实现简单，能透传任何TDM业务。 |
| VoIP (语音IP化) | 将语音数字化、压缩后，打包成IP包（RTP包）传输，效率高，是现代VoIP电话的标准做法。 |
当有人说“ePON使用TDM技术实现”时，他可能指的是“ePON的上行信道使用TDM技术来避免多用户冲突”，或者“ePON通过TDM仿真的技术来承载传统的电话业务”，但从根本架构上讲，ePON是一个分组交换网络，而不是一个传统的电路交换网络。
