第一部分：核心概念与基础知识
在开始动手之前,你需要理解几个关键概念：

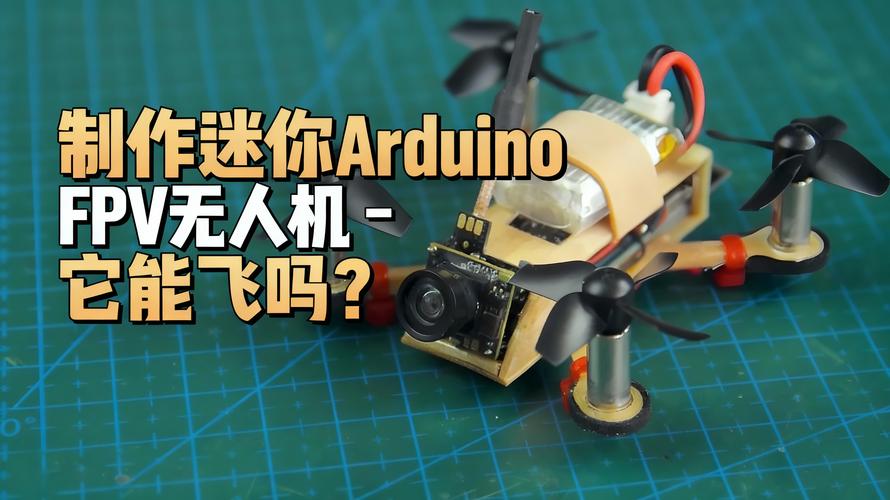

（图片来源网络，侵删）
-
Arduino 的角色：在无人机项目中，Arduino（通常是更强大的 Arduino Due 或 Teensy 系列，因为标准 Uno/Mega 可能性能不足）扮演的是 “飞控” 的角色，它负责：
- 读取传感器数据：获取无人机的实时姿态（俯仰、横滚、偏航）。
- 运行控制算法：根据传感器数据和你的遥控指令，计算出每个电机应有的转速。
- 输出控制信号：通过 PWM 信号控制电子调速器，从而精确控制四个电机的转速。
-
关键组件：
- 飞行控制器：Arduino 本身。
- 惯性测量单元：这是无人机的“眼睛和内耳”，集成了：
- 陀螺仪：测量角速度（旋转的快慢和方向）。
- 加速度计：测量加速度（包括重力加速度），用于判断姿态。
- 磁力计：像指南针一样，测量方向（航向）。
- 常用型号：MPU-6050, ICM-20948, BNO055（BNO055 是 9 轴，且自带姿态解算，对新手更友好）。
- 电子调速器：它接收 Arduino 的 PWM 信号，并将低功率的控制信号放大为驱动大功率无刷电机所需的电流。
- 无刷电机 & 螺旋桨：提供飞行动力，电机和螺旋桨的旋转方向需要正确搭配（通常是正反桨）。
- 遥控器和接收机：你用来控制无人机飞行的设备，接收机将遥控器的信号（如通道值）通过 PWM 信号传递给 Arduino。
- 电源：通常使用锂聚合物电池，为整个系统供电，需要一个电池管理系统来保护电池。
-
控制算法：
- PID 控制器：这是无人机稳定飞行的核心，它是一个反馈控制算法，通过不断调整输出（电机转速）来消除实际状态与目标状态之间的误差。
- P (Proportional - 比例)：误差越大，调整力度越大，快速响应，但可能导致过冲。
- I (Integral - 积分)：累积过去的误差，用于消除稳态误差（比如无人机总是向一边微风吹）。
- D (Derivative - 微分)：预测未来的误差趋势，用于抑制震荡，让系统更稳定。
- 你需要为 俯仰、横滚、偏航 和 高度 这四个自由度分别或组合设计 PID 控制器。
- PID 控制器：这是无人机稳定飞行的核心，它是一个反馈控制算法，通过不断调整输出（电机转速）来消除实际状态与目标状态之间的误差。
第二部分：开发步骤详解
步骤 1：硬件准备与组装
-
选择 Arduino 型号：

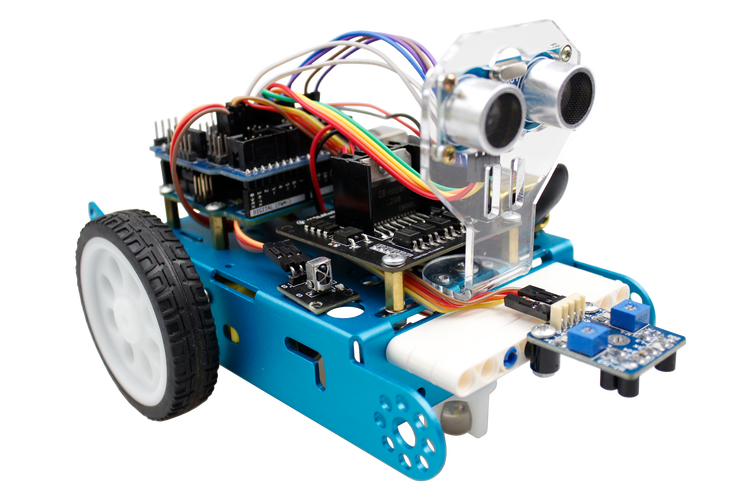

（图片来源网络，侵删）- 初学者/入门：Arduino Uno 或 Nano，它们便宜、易于上手，但计算能力和 I/O 有限，可能无法运行复杂的全功能飞控代码，适合做简化版的姿态指示器或基础电机控制。
- 进阶/全功能飞控：Arduino Due (ARM Cortex-M3, 84MHz) 或 Teensy 3.x/4.x 系列，它们性能强大，浮点运算快，是开发全功能飞控的理想选择。
-
采购其他部件：
- IMU 传感器 (推荐 BNO055)
- 4x 无刷电机 + 4x 螺旋桨 (2 正 + 2 反)
- 4x 电子调速器
- 遥控器和接收机 (确保接收机输出的是标准 PWM 信号)
- LiPo 电池 (3S 1S 电池)
- 电源分配板 或 BEC (将电池电压转换为 5V 给 Arduino 和接收机供电)
- 无人机机架 (可以是简单的十字架或更复杂的 X 型机架)
-
组装：
- 将电机固定在机架的四个臂上。
- 将电调固定在机架下方或中央板上。
- 将 Arduino 和 IMU 传感器固定在机架的中心板上。
- 接线：
- 电机 -> 电调：三相线，颜色任意，但最好保持一致。
- 电调 -> Arduino：每根电调有一根信号线，连接到 Arduino 的 PWM 引脚 (D2, D3, D5, D6)。注意：标准 Arduino Uno 的定时器 PWM 引脚有限，请查阅引脚图。
- 接收机 -> Arduino：接收机的通道输出 (如 CH1, CH2, CH3, CH4) 连接到 Arduino 的另外几个 PWM 引脚。
- 电源 -> 电调/Arduino：电池正负极连接到电调的电源输入端，同时通过 BEC 或 PDB 为 Arduino 供电。注意极性！
步骤 2：软件环境搭建
- 安装 Arduino IDE：从 Arduino 官网 下载并安装。
- 安装所需库：在 Arduino IDE 的
工具->管理库中搜索并安装以下库：Adafruit BNO055(如果你使用 BNO055 传感器)：这个库非常强大，能直接读取姿态四元数或欧拉角，省去了自己融合数据的麻烦。Servo库：虽然控制的是电机，但我们可以用这个库来生成 PWM 信号，它比analogWrite更方便控制角度/速度。PID_v1库：一个经典的 PID 控制器库，可以极大简化你的代码。
步骤 3：编写代码 (分阶段实现)
测试传感器和遥控信号
在编写复杂的飞控逻辑之前,先确保每个部分都能正常工作。

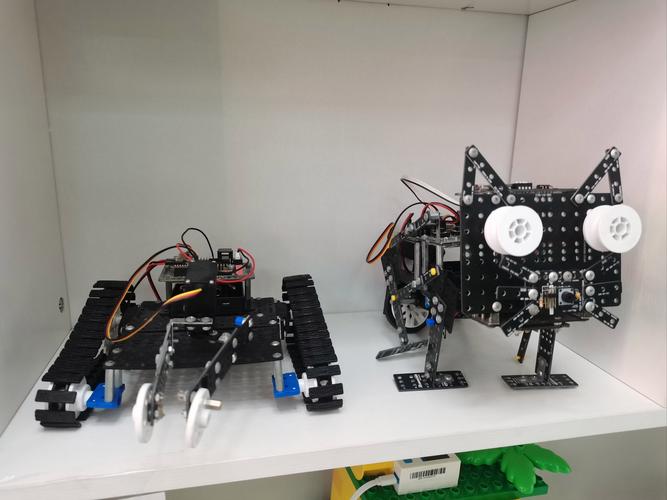

（图片来源网络，侵删）
-
IMU 测试：
- 加载
BNO055的示例代码，通过串口监视器查看输出，当你倾斜和旋转无人机时，应该能看到Roll,Pitch,Yaw角度的实时变化，确保数据读数稳定、无漂移。
- 加载
-
遥控信号测试：
- 加载
Servo库的示例代码，将接收机的四个通道连接到 Arduino 的四个引脚。 - 通过串口监视器打印出每个通道的脉冲宽度值（正常范围是 1000-2000us）。
- 拨动摇杆,确认
Roll,Pitch,Yaw,Throttle(油门) 四个通道的值是否正确响应。
- 加载
实现基础电机控制
-
创建
Servo对象：为四个电机创建四个Servo对象。 -
映射油门信号：将接收机的油门通道值 (1000-2000) 直接映射到电机转速。
#include <Servo.h> Servo motor1, motor2, motor3, motor4; int throttlePin = A0; // 假设油门接在 A0 void setup() { motor1.attach(3); // 电机1接D3 motor2.attach(5); // 电机2接D5 // ... 其他电机 Serial.begin(9600); } void loop() { int throttleValue = analogRead(throttlePin); // 将模拟值 (0-1023) 映射到 PWM 范围 (1000-2000) int motorSpeed = map(throttleValue, 0, 1023, 1000, 2000); motor1.writeMicroseconds(motorSpeed); motor2.writeMicroseconds(motorSpeed); // ... 其他电机 Serial.println(motorSpeed); } -
安全测试：将无人机牢固地固定在地面（例如用重物压住），然后缓慢增加油门，测试四个电机是否都能正常启动和加速。这是非常关键的一步，防止无人机“起飞”造成损坏或危险！
实现姿态稳定 (PID 控制)
这是最核心也最难的部分。
-
初始化 PID 对象：
#include <PID_v1.h> // 定义 PID 参数，需要后面调试 double Kp_roll = 1.0, Ki_roll = 0.0, Kd_roll = 0.5; double Kp_pitch = 1.0, Ki_pitch = 0.0, Kd_pitch = 0.5; // 创建 PID 控制器 PID rollPID(&rollInput, &rollOutput, &rollSetpoint, Kp_roll, Ki_roll, Kd_roll, DIRECT); PID pitchPID(&pitchInput, &pitchOutput, &pitchSetpoint, Kp_pitch, Ki_pitch, Kd_pitch, DIRECT);
-
在
loop()中实现控制逻辑：void loop() { // 1. 读取传感器和遥控数据 bno.getEvent(&event); // 假设使用 BNO055 float roll = event.orientation.x; // 实际横滚角 float pitch = event.orientation.y; // 实际俯仰角 int roll_cmd = readChannel(1); // 从接收机读取横滚指令 int pitch_cmd = readChannel(2); // 从接收机读取俯仰指令 int throttle_cmd = readChannel(3); // 油门 // 2. 设定目标值 // 将遥控指令 (-500 到 +500) 转换为目标角度 (-15 到 +15 度) rollSetpoint = map(roll_cmd, 1000, 2000, -15, 15); pitchSetpoint = map(pitch_cmd, 1000, 2000, -15, 15); // 3. 计算 PID 输出 rollInput = roll; pitchInput = pitch; rollPID.Compute(); pitchPID.Compute(); // 4. 混合控制量 // 基础油门 + PID 调整 int base_speed = map(throttle_cmd, 1000, 2000, 1100, 1800); // 给一个最小油门，防止电机停转 // 电机布局: 1(前右), 2(后右), 3(后左), 4(前左) int m1_speed = base_speed - rollOutput + pitchOutput; // 右侧电机横滚反向，前侧电机俯仰同向 int m2_speed = base_speed + rollOutput + pitchOutput; int m3_speed = base_speed + rollOutput - pitchOutput; int m4_speed = base_speed - rollOutput - pitchOutput; // 5. 限制速度范围，防止超出电机能力 m1_speed = constrain(m1_speed, 1000, 2000); // ... 对其他电机也进行限制 // 6. 输出到电机 motor1.writeMicroseconds(m1_speed); motor2.writeMicroseconds(m2_speed); motor3.writeMicroseconds(m3_speed); motor4.writeMicroseconds(m4_speed); }
步骤 4：PID 参数整定
PID 参数的好坏直接决定了无人机飞得是否平稳，这是最耗时的一步。
- 方法：从
I=0, D=0开始，只调P。 - 调 P：逐渐增加
P，直到无人机开始出现剧烈震荡，然后稍微减小P值。 - 调 D：加入
D，用于抑制震荡，逐渐增加D，直到震荡明显减弱。D过大会导致响应迟钝。 - 调 I：如果无人机在悬停时总是向一个方向漂移，说明存在稳态误差，此时加入一个很小的
I值来消除漂移。
第三部分：资源与进阶
-
开源飞控参考：
- MultiWii：一个非常经典和强大的开源飞控固件，支持多种 Arduino 平台，你可以研究它的代码，学习它是如何实现 PID 和电机混控的。
- Cleanflight/Betaflight：虽然它们主要针对 STM32 芯片，但它们的 PID 理念和调参思路是业界标杆，值得学习。
-
安全第一！
- 永远不要在没有保护措施的情况下测试你的无人机。
- 使用螺旋桨保护罩。
- 将无人机固定在测试台上进行地面测试。
- 从低功率开始,逐步增加。
- 首次飞行建议在开阔、无人的草地进行。
-
进阶方向：
- 高度控制：结合气压计（如 BMP280）实现定高飞行。
- 位置控制：结合 GPS 模块（如 NEO-M8N）实现定点悬停和自动返航。
- 无线数传：添加 ESP8266/ESP32 模块，实现实时数据回传（如电池电压、飞行高度）和参数调整。
- 自主飞行：编写更高级的飞行模式，如自动航线飞行。
Arduino 无人机开发是一个融合了电子、编程、物理和控制理论的绝佳项目，虽然过程充满挑战，但当你看到自己亲手打造的无人机平稳地悬停在空中时，那种成就感是无与伦比的。
建议路径：
- 先买一个玩具四旋翼，熟悉它的飞行特性。
- 从 Arduino Uno + 简单传感器 开始，先实现一个桌面上的“姿态仪”。
- 逐步升级到 Arduino Due/Teensy + BNO055，完成一个能悬停的简化版飞控。
- 在此基础上,逐步添加高度、GPS 等功能。
祝你开发顺利,玩得开心！
