核心概念：Arduino 与摄像头的角色

要明确 Arduino 在这个系统中的定位。Arduino 通常不直接处理视频流，因为它计算能力和内存有限，处理复杂的视频数据非常吃力。

（图片来源网络，侵删）

典型的架构是 “分工协作”：

Arduino (飞行控制器/大脑)：
- 负责读取陀螺仪、加速度计等传感器数据，通过 PID 算法稳定无人机姿态。
- 接收遥控器信号,控制电机的转速。
- 通过串口与摄像头通信，发送简单的指令（如：拍照、录像、设置参数）。
- 如果摄像头是智能摄像头（如 OpenMV），它会接收摄像头处理后的简单数据（如：物体的坐标、颜色信息），并据此做出决策（如：跟踪目标）。
摄像头 (眼睛/通讯员)：
- 负责捕捉图像。

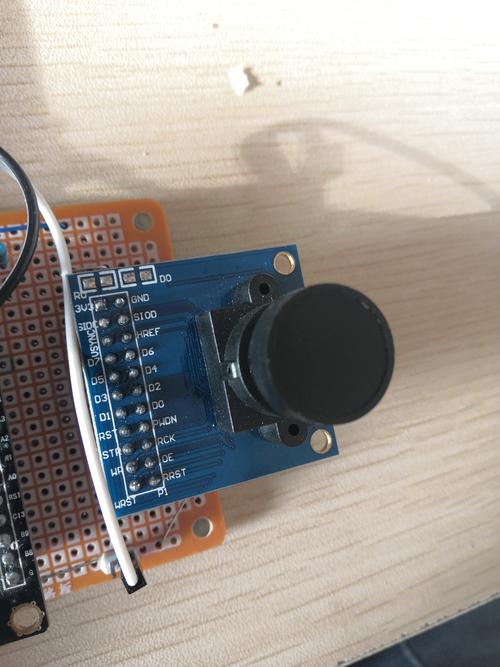

- 普通摄像头 (如 OV7670)：只能输出原始的图像数据流，需要非常强大的外部处理器（如树莓派）来压缩成视频，再通过 WiFi 传输。这种方案不适合直接用 Arduino。
- 智能摄像头 (如 OpenMV)：这是与 Arduino 配合的最佳选择，它自带一个微型处理器，可以在摄像头内部进行图像处理（如颜色识别、人脸追踪、巡线等），然后将处理结果（目标的 X, Y 坐标）通过串口发送给 Arduino，Arduino 根据这些数据执行相应动作。
- 数字视频摄像头 (如 ESP32-CAM)：这类模块自带 WiFi 功能，可以直接将视频流通过 WiFi 发送到手机或电脑，Arduino 可以通过串口向它发送指令（如拍照、录像），但视频解码和显示需要另一台设备（手机/电脑/另一块 ESP32）来完成。

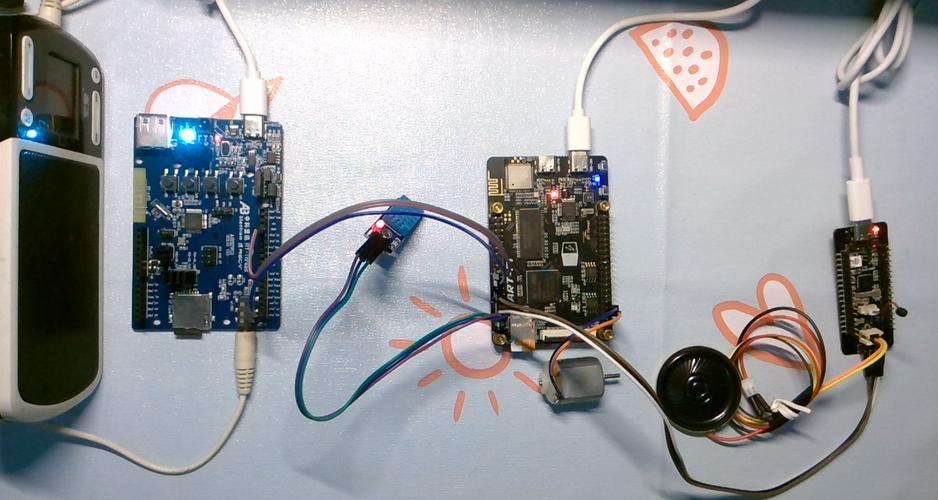

硬件选择与清单

根据你的项目目标,选择合适的摄像头和配套硬件。

（图片来源网络，侵删）

入门级 - 图像传输 (FPV)

这个方案的目标是让无人机拥有第一人称视角,像大疆无人机一样。

核心思路：Arduino 负责飞行，另一块负责视频处理和传输的模块（如 ESP32-CAM 或树莓派 Zero）负责摄像头和 WiFi。
硬件清单：
1. 飞行控制器：可以使用基于 Arduino 的开源飞控（如 Paparazzi 或 ArduPilot 的旧版），但更常见的是使用成熟的飞控（如 CC3D, Naze32），它们运行的是更专业的飞控固件。
2. Arduino：可以作为辅助控制器，连接 ESP32-CAM。
3. 摄像头模块：ESP32-CAM，这是首选，因为它集成了 ESP32 微处理器、摄像头接口和 WiFi，性价比极高。
4. 图传发射/接收系统：如果要求低延迟，可以单独购买模拟图传（如 5.8G FPV TX/RX + 监视器），如果使用 WiFi，则可以省略这套设备，但延迟较高。
5. 其他：无人机机架、电机、电调、电池、遥控器、接收机等。

进阶级 - 视觉智能追踪

这个方案的目标是让无人机能够自主识别并跟踪一个物体。

核心思路：OpenMV 在内部完成复杂的图像识别，然后将目标的简单坐标数据通过串口发送给 Arduino，Arduino 根据坐标差值来调整无人机的姿态，实现跟踪。
硬件清单：
1. Arduino：任何带有串口的 Arduino 都可以，如 Arduino Uno, Arduino Nano 或更强大的 Arduino Mega。
2. 摄像头：OpenMV Cam，这是该方案的完美选择，它基于 MicroPython，有丰富的库支持颜色识别、人脸追踪、AprilTag 等。
3. IMU 传感器：Arduino 本身不是飞控，你需要一个 MPU6050 或 BNO055 这样的九轴姿态传感器，来获取无人机的姿态数据。
4. 电机驱动：需要一个 电机驱动板 (如 L298N, VESC 或更专业的电调) 来接收 Arduino 的 PWM 信号并控制无刷电机。
5. 其他：无人机机架、电机、电池、遥控器、接收机等。

软件编程与实现

这里我们以方案二（视觉追踪）为例，因为它更能体现 Arduino 的核心控制作用。

步骤 1：OpenMV 端编程 (视觉识别)

安装 OpenMV IDE：从 OpenMV 官网下载并安装。
编写 OpenMV 代码：编写一个脚本来识别特定颜色的物体，并计算其在图像中的中心坐标。

# OpenMV 示例代码：识别红色物体并发送其坐标
import sensor, image, time, pyb, math
# 初始化摄像头
sensor.reset()
sensor.set_pixformat(sensor.RGB565) # 颜色格式
sensor.set_framesize(sensor.QVGA)   # 分辨率 (320x240)
sensor.skip_frames(time=2000)       # 等待设置生效
sensor.set_auto_gain(False)         # 关闭自动增益
sensor.set_auto_whitebal(False)     # 关闭白平衡
clock = time.clock()
# 定义红色阈值 (LAB颜色空间，需要根据你的环境校准)
red_threshold = (30, 100, 15, 127, 15, 127)
uart = pyb.UART(3, 115200) # 使用串口3，波特率115200 (连接到Arduino的RX/TX)
while(True):
    clock.tick()
    img = sensor.snapshot()
    # 查找色块
    blobs = img.find_blobs([red_threshold], pixels_threshold=200, area_threshold=200)
    if blobs:
        # 找到最大的色块
        largest_blob = max(blobs, key=lambda b: b.pixels())
        img.draw_rectangle(largest_blob.rect(), color=(0,255,0))
        img.draw_cross(largest_blob.cx(), largest_blob.cy(), color=(0,0,255))
        # 计算中心坐标 (归一化到 -1 到 1)
        # OpenMV默认坐标系：左上角为(0,0)
        x_center = largest_blob.cx()
        y_center = largest_blob.cy()
        img_w = img.width()
        img_h = img.height()
        # 归一化坐标，使中心点为(0,0)
        norm_x = (x_center - img_w / 2) / (img_w / 2)
        norm_y = (y_center - img_h / 2) / (img_h / 2)
        # 将坐标打包成字符串并通过串口发送
        # 格式: "X:0.12Y:-0.45\n"
        data_str = "X:%.2fY:%.2f\n" % (norm_x, norm_y)
        uart.write(data_str)
        print(data_str) # 在OpenMV IDE上打印
    print("FPS %f" % clock.fps())

步骤 2：Arduino 端编程 (飞行控制)

安装库：在 Arduino IDE 中，你需要安装 MPU6050 库（用于读取姿态）和 Servo 库（用于生成 PWM 信号控制电机）。
连接硬件：
- OpenMV 的 TX -> Arduino 的 RX (D0)
- OpenMV 的 GND -> Arduino 的 GND
- MPU6050 的 SDA -> Arduino 的 A4
- MPU6050 的 SCL -> Arduino 的 A5
编写 Arduino 代码：

#include <Wire.h>
#include <MPU6050.h>
#include <Servo.h>
// --- 初始化 MPU6050 ---
MPU6050 mpu;
// --- 初始化电机 (假设使用4个电机) ---
Servo motor1, motor2, motor3, motor4;
// 定义电机连接的引脚
const int motorPins[] = {9, 10, 11, 6}; // 示例引脚
// --- PID 控制参数 (需要根据你的无人机调试) ---
float Kp = 1.0, Ki = 0.02, Kd = 0.5;
float errorIntegral = 0, lastError = 0;
// --- 目标位置 (由OpenMV发送) ---
float targetX = 0.0;
float targetY = 0.0;
void setup() {
  Serial.begin(115200); // 与电脑通信，用于调试
  // Serial1.begin(115200); // 如果有额外的串口，用于与OpenMV通信
  // 初始化 MPU6050
  Wire.begin();
  mpu.initialize();
  if (!mpu.testConnection()) {
    Serial.println("MPU6050 connection failed!");
    while (1);
  }
  // 初始化电机
  for (int i = 0; i < 4; i++) {
    motorPins[i].attach(motorPins[i]);
    motorPins[i].writeMicroseconds(1000); // 初始化为最小油门
  }
  Serial.println("System Ready");
}
void loop() {
  // 1. 从 OpenMV 读取数据
  if (Serial.available() > 0) {
    String data = Serial.readStringUntil('\n');
    parseData(data);
  }
  // 2. 读取 MPU6050 数据 (这里简化，实际需要融合陀螺仪和加速度计)
  // int16_t ax, ay, az;
  // mpu.getAcceleration(&ax, &ay, &az);
  // float currentX = ax / 16384.0; // 归一化
  // float currentY = ay / 16384.0;
  // 为了简化，我们假设当前姿态就是目标姿态
  // 在实际项目中，你需要实现完整的姿态融合和PID控制
  float currentX = 0;
  float currentY = 0;
  // 3. 计算误差
  float errorX = targetX - currentX;
  float errorY = targetY - currentY;
  // 4. PID 计算 (这里只对X轴做示例)
  errorIntegral += errorX;
  float errorDerivative = errorX - lastError;
  float pidOutput = Kp * errorX + Ki * errorIntegral + Kd * errorDerivative;
  lastError = errorX;
  // 5. 根据PID输出调整电机 (这是简化的差速控制)
  int baseThrottle = 1100; // 基础油门
  int motorSpeed1 = baseThrottle + pidOutput * 100; // 左前
  int motorSpeed2 = baseThrottle - pidOutput * 100; // 右前
  int motorSpeed3 = baseThrottle - pidOutput * 100; // 左后
  int motorSpeed4 = baseThrottle + pidOutput * 100; // 右后
  // 6. 限制电机速度范围 (如 1000-2000)
  constrain(motorSpeed1, 1000, 2000);
  constrain(motorSpeed2, 1000, 2000);
  constrain(motorSpeed3, 1000, 2000);
  constrain(motorSpeed4, 1000, 2000);
  // 7. 设置电机速度
  motor1.writeMicroseconds(motorSpeed1);
  motor2.writeMicroseconds(motorSpeed2);
  motor3.writeMicroseconds(motorSpeed3);
  motor4.writeMicroseconds(motorSpeed4);
  // 打印调试信息
  Serial.print("Target: X="); Serial.print(targetX); Serial.print(" Y="); Serial.println(targetY);
  Serial.print("Output: "); Serial.println(pidOutput);
  delay(50); // 控制循环频率
}
void parseData(String data) {
  int xIndex = data.indexOf("X:");
  int yIndex = data.indexOf("Y:");
  if (xIndex != -1 && yIndex != -1) {
    targetX = data.substring(xIndex + 2, yIndex).toFloat();
    targetY = data.substring(yIndex + 2).toFloat();
  }
}

实际应用与项目灵感

视觉跟踪：如上所述，让无人机跟踪一个特定颜色的球、你的手或人脸。
巡线飞行：在地面画上黑线，摄像头识别线条，引导无人机沿着路线飞行。
颜色分类：在空中抓取不同颜色的物体，并投放到对应颜色的区域。
姿态识别：使用 OpenMV 识别特定手势（如“起飞”、“降落”），通过串口发送给无人机执行。
航拍与传输：使用 ESP32-CAM 实现 WiFi 图传，将实时画面传到手机 App，打造一个廉价的 FPV 无人机。

挑战与注意事项

稳定性：视觉数据会受到光照、背景干扰等因素影响，导致数据抖动，需要在代码中加入滤波算法（如卡尔曼滤波）来平滑数据。
延迟：串口通信、图像处理和 PID 计算都会引入延迟，延迟过高会导致无人机控制不稳定，产生振荡。
PID 调试：PID 参数是项目成功的关键，需要花费大量时间进行耐心调试。
电源管理：摄像头和 Arduino 都会消耗电力，要确保电池能提供足够的电流，并且电压稳定。
安全第一：在调试时，务必做好保护措施（如安装桨叶保护罩），并在开阔、无人的地方进行测试。

希望这份详细的指南能帮助你开启 Arduino 无人机摄像头项目的旅程！祝你成功！
