什么是 ARM TrustZone？
ARM TrustZone 是由 ARM 公司设计并推出的一种硬件级的安全扩展技术，它并非一个独立的芯片或软件，而是集成在 ARM 处理器架构中的一种机制，旨在为系统提供一个安全可靠的执行环境。
（图片来源网络，侵删）

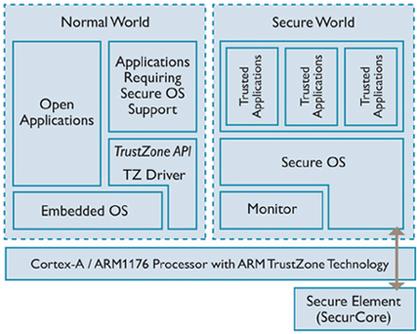

TrustZone 技术将一个标准的 SoC（System on a Chip，片上系统）划分成两个独立的、隔离的世界：
- 安全世界
- 普通世界
这两个世界在硬件层面上是相互隔离的,就像一个国家里有两个互不干涉的“特区”，普通世界的应用程序无法直接访问安全世界的资源（如代码、数据、外设），反之亦然，这种隔离性是 TrustZone 安全性的基石。
核心概念：安全世界 vs. 普通世界
为了更好地理解,我们可以用一个银行金库的比喻：
| 特性 | 普通世界 | 安全世界 | 银行比喻 |
|---|---|---|---|
| 主要功能 | 运行日常应用程序、操作系统（如 Android, Linux） | 处理敏感任务、密钥管理、安全启动、生物识别验证 | 银行大厅，处理客户日常业务 |
| 执行环境 | Normal World (EL0/EL1) | Secure World (EL3 / Secure Monitor Mode) | 银行金库，存放贵重物品 |
| 访问权限 | 只能访问自己的资源和通过安全监视器授权的普通资源 | 可以访问所有资源，包括普通世界的资源 | 银行职员和保安，可以进入金库和银行大厅 |
| 资源隔离 | 通过硬件机制隔离，无法直接窥探安全世界 | 硬件隔离，可以主动监控和切换世界 | 物理墙壁和门禁系统隔离金库和大厅 |
| 典型应用 | 操作系统、UI、媒体播放、网络通信 | 安全启动、密钥存储、支付、指纹/人脸识别、DRM（数字版权管理） | 存放现金、重要文件、保险柜 |
工作原理：硬件与软件协同
TrustZone 的安全性是通过硬件和软件紧密配合实现的。
（图片来源网络，侵删）
A. 硬件层面
-

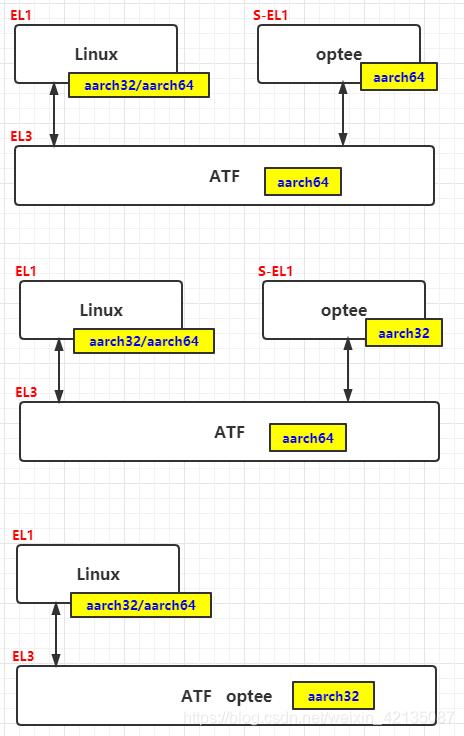

ARMv8 架构：在 ARMv8 架构中，安全隔离的核心是异常级别，处理器有四个异常级别，TrustZone 利用了其中最高和最低的两个：
- EL3 (Exception Level 3)：安全监视器的运行级别，这是整个系统的最高权限级别，负责管理和切换安全世界和普通世界，它就像一个“门卫”，决定什么时候让哪个世界运行。
- EL2 (Exception Level 2)：hypervisor 的运行级别，用于虚拟化。
- EL1 (Exception Level 1)：普通世界操作系统的运行级别（如 Linux Kernel, Android Kernel）。
- EL0 (Exception Level 0)：普通世界应用程序的运行级别。
-
总线与内存单元：

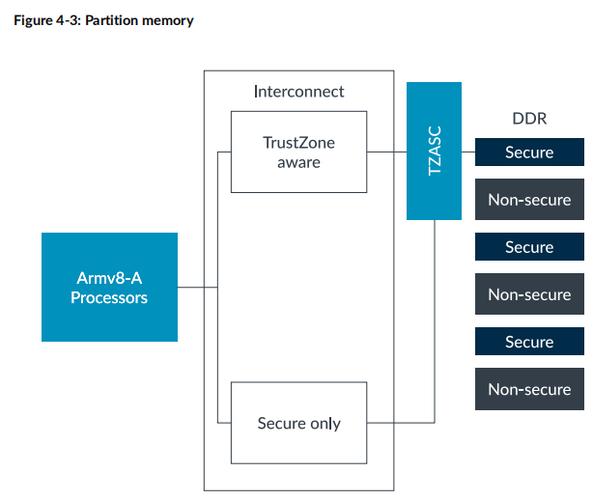

- 系统总线：SoC 的主总线（如 AXI, AHB）上有一个TrustZone 地址空间控制器，它会检查所有内存和外设的访问请求，根据请求来自哪个世界（安全或普通）以及目标地址是否属于该世界，来决定是否允许访问。
- 内存管理单元：MMU 也会对地址进行标记，区分安全内存和非安全内存，确保普通世界的进程不会访问到安全内存。
- 外设：SoC 中的外设（如摄像头、传感器、加密引擎）可以被配置为安全设备、非安全设备或双角色设备，指纹传感器可以配置为安全设备，其数据只能被安全世界的代码读取。
B. 软件层面
-
安全监视器：
- 这是 TrustZone 软件栈的核心，驻留在 EL3。
- 它是一个极小、高度受信任的固件。
- 主要职责是：
- 世界切换：响应来自普通世界的“安全监视器调用”（SMC, Secure Monitor Call），保存当前上下文，切换到安全世界执行；执行完毕后，再切换回普通世界。
- 资源管理：控制安全世界和普通世界对硬件资源的访问权限。
- 启动管理：负责安全世界的启动和初始化。
-
安全世界软件栈：
（图片来源网络，侵删）- 运行在安全世界,通常是一个专用的、轻量级的操作系统（如 ARM TrustZone OS）或固件。
- 它处理所有敏感任务,
- 安全启动：验证整个系统（包括普通世界的操作系统）的完整性，确保没有被篡改。
- 密钥管理：生成、存储、使用加密密钥，用于数据加密、身份验证等。
- TEE (Trusted Execution Environment)：这是安全世界提供给普通世界的一个受信任的执行环境，普通世界可以通过特定的 API（如 GlobalPlatform TEE Standard）请求 TEE 来执行敏感操作，而无需知道内部实现细节。
-
普通世界软件栈：
- 就是我们熟悉的操作系统（如 Android, Linux）和应用程序。
- 当应用需要执行安全操作时（如用户进行指纹支付），它会通过 SMC 请求安全监视器，让安全世界来处理，处理结果（如“验证成功”）会返回给普通世界的应用。
典型应用场景
TrustZone 技术已经广泛应用于各种领域：
-
移动支付与身份认证：
- 指纹/人脸识别：生物特征数据在安全世界中采集、处理和存储，普通世界只能得到一个“验证成功/失败”的结果，防止敏感数据泄露。
- NFC 支付：支付相关的密钥和交易逻辑在安全世界中执行，确保交易安全。
-
数字版权管理：
视频/音乐的解密密钥存储在安全世界中，即使普通世界的播放器被破解，攻击者也无法获取到密钥，从而保护内容版权。
-
企业安全：
在企业设备上,可以创建一个“安全容器”，用于存放公司邮件、文档等敏感数据，即使设备被越狱或 root，普通世界的攻击者也无法访问安全容器内的数据。
-
物联网：
- 保护设备固件的完整性,防止恶意篡改。
- 安全地存储设备身份密钥,用于设备认证和通信加密。
-
车联网：
保护车载信息娱乐系统和车辆控制系统的安全,防止黑客通过网络攻击控制车辆。
优势与挑战
优势
- 硬件级隔离：提供了比纯软件沙箱更强大的安全保障，因为攻击者难以从硬件层面突破。
- 性能开销小：相比于完全独立的两个处理器，共享处理器核心切换的方式性能开销更低。
- 灵活性与可扩展性：可以根据不同产品的需求，灵活配置安全世界和普通世界的功能。
挑战
- 实现复杂：正确实现 TrustZone 需要硬件和软件的深度协同，开发难度大，容易引入漏洞。
- 安全边界：TrustZone 的安全性取决于其实现，如果安全监视器本身存在漏洞，或者安全世界的代码有缺陷，整个安全体系就可能被攻破。
- “侧信道攻击”：即使数据被隔离，攻击者仍可能通过分析功耗、电磁辐射、执行时间等侧信道信息来推断敏感数据。
