单片LCD技术是一种基于液晶显示原理,将控制驱动电路与液晶显示面板集成在单一芯片上的微型显示技术，它通过将液晶材料的电光特性与半导体制造工艺相结合，实现了显示系统的微型化、低功耗和低成本，广泛应用于智能手表、计算器、医疗设备、工业仪表等对体积和功耗敏感的电子设备中，以下从技术原理、核心结构、工作流程、关键特性、应用领域及发展趋势等方面详细阐述。
技术原理与核心结构

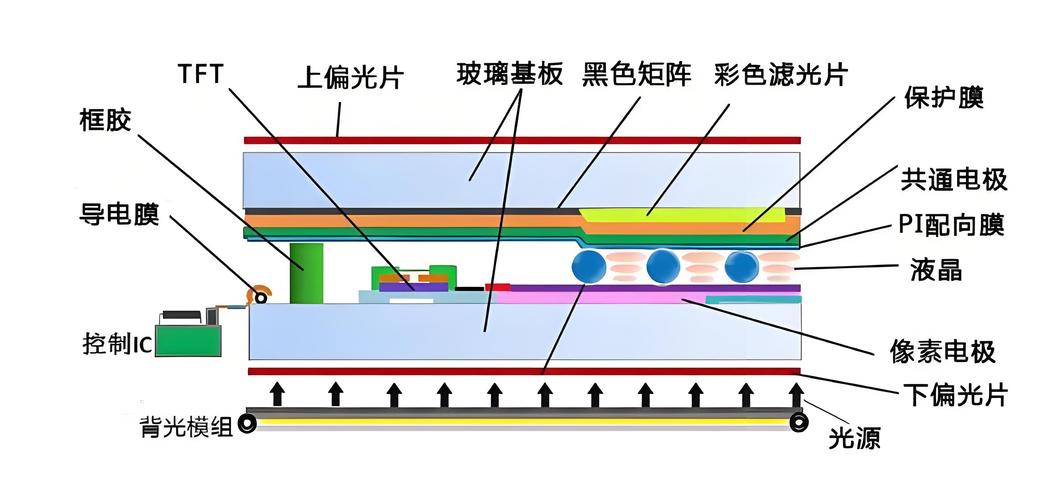

单片LCD技术的核心是液晶分子的电控排列特性,液晶是一种介于固态和液态之间的物质，其分子在外加电场作用下会改变排列方向，从而影响光线的透过率，单片LCD将液晶显示面板、驱动IC、控制逻辑电路和电源管理模块等集成在一块硅基芯片上，形成“片上系统”（SoC）级别的显示解决方案，其典型结构包括：
- 液晶层：由液晶分子构成，是显示功能的核心材料层，根据驱动方式不同，可分为扭曲向列型（TN）、超扭曲向列型（STN）和薄膜晶体管型（TFT），其中TFT因具备更高的对比度和响应速度，在中高端单片LCD中应用广泛。
- 基板：采用玻璃或硅材料，用于承载液晶层和电极，硅基基板可实现更高集成度，适合微型化设备。

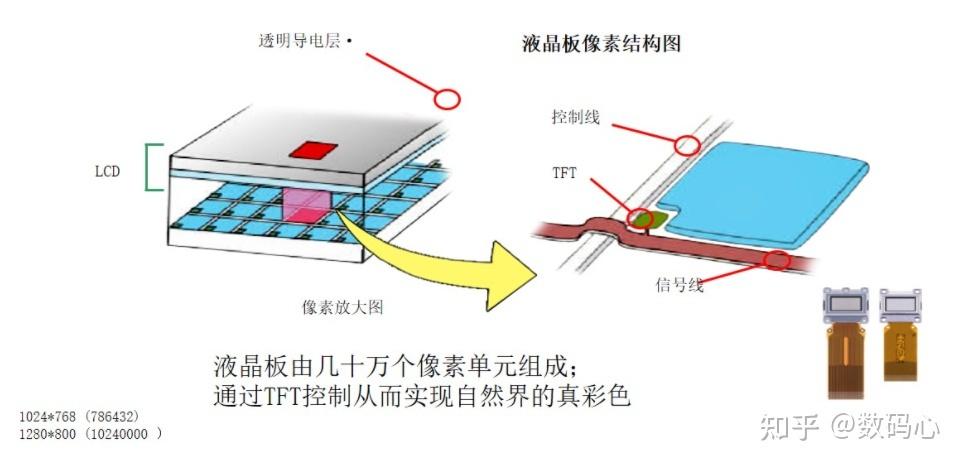

- 电极层：包括像素电极和公共电极，通过施加电压控制液晶分子偏转，在TFT-LCD中，每个像素单元集成一个薄膜晶体管作为开关，实现独立寻址。
- 驱动与控制电路：集成在芯片内部的逻辑电路，负责接收外部指令（如显示数据、刷新频率等），并通过驱动IC生成精确的电压信号控制液晶层。
- 背光模块：由于液晶本身不发光，需依赖LED或EL背光提供光源，单片LCD通常采用边缘光或直下式LED背光，以适应不同亮度需求。
工作流程
单片LCD的工作流程可分为信号输入、数据处理、显示驱动和光学输出四个阶段：
- 信号输入：通过I²C、SPI或并行接口接收来自主控芯片的显示数据（如字符、图像或帧缓冲区内容）。
- 数据处理：内部控制逻辑对数据进行解析，包括格式转换、灰度校正和伽马校正，确保显示效果符合人眼视觉特性。
- 显示驱动：驱动电路根据数据生成行、列驱动信号，逐行或逐点扫描像素单元，控制液晶分子的偏转角度，在TFT-LCD中，行选通信号打开对应行的TFT开关，列信号通过源极驱动器向像素电极充电，形成电压差。
- 光学输出：液晶分子在电场作用下改变排列，调节背光透过率，通过彩色滤光片（若为彩屏）或反射层（若为反射式）形成最终图像，反射式单片LCD无需背光，依赖环境光，进一步降低功耗。
关键特性
单片LCD技术的优势主要体现在以下几个方面：
- 微型化：芯片级集成显著减小了显示模块体积，厚度可控制在1mm以内，适合穿戴设备和便携仪器。
- 低功耗：液晶材料本身功耗极低，配合优化的驱动电路和反射式设计，整机功耗可低于10mW，延长电池续航。
- 高可靠性：无机械运动部件，抗震性能优异，工作温度范围宽（-20℃~70℃），适用于工业和医疗等严苛环境。
- 成本效益：通过标准化设计和批量生产，单片LCD的单位成本远低于同等分辨率的OLED模块，尤其在中低端市场具有竞争力。
- 灵活的显示模式：支持段码式（显示固定字符/数字）、点阵式（显示自定义图形）和段码与点阵混合模式，满足不同场景需求。
应用领域
单片LCD技术的多样化特性使其在多个领域得到广泛应用：
- 消费电子：智能手表、手环、计算器、电子词典等，利用其低功耗和小尺寸优势实现信息显示。
- 工业控制：传感器仪表、PLC操作面板、温控器等，通过高对比度显示确保复杂环境下的可读性。
- 医疗设备：便携式血糖仪、血压计、监护仪等，满足医疗设备对小型化、低功耗和高可靠性的要求。
- 汽车电子：仪表盘、中控显示模块，利用宽温特性和抗干扰能力适应车内环境。
- 物联网设备：智能标签、环境监测节点等，通过超低功耗设计实现长期部署。
发展趋势
随着技术进步,单片LCD正向更高集成度、更低功耗和更优显示效果方向发展：
- 集成度提升：将触控功能、传感器（如加速度计、心率传感器）与显示模块集成，形成“显示+触控+传感”一体化芯片。
- 功耗优化：采用自适应刷新率技术和局部背光控制，进一步降低动态功耗；反射式技术结合环境光传感器，实现无背光下的高对比度显示。
- 显示性能升级：通过改进液晶材料和驱动算法，提升响应速度（<10ms）和对比度（>1000:1），接近OLED水平。
- 新材料应用：探索低温多晶硅（LTPS）和氧化物半导体（IGZO）技术，提高电子迁移率，支持更高分辨率和更窄边框设计。
相关技术对比
为更直观理解单片LCD的特点,以下与其他显示技术简要对比：
| 特性 | 单片LCD | 传统LCD模块 | OLED | 电子纸 |
|---|---|---|---|---|
| 厚度 | ≤1mm | 3-5mm | 1-2mm | 5-1mm |
| 功耗 | 5-20mW | 20-100mW | 10-50mW（动态） | 1-1mW（静态） |
| 响应速度 | 10-50ms | 10-30ms | <0.1ms | 100-500ms |
| 成本 | 低（$1-$5） | 中（$5-$20） | 高（$10-$30） | 中高（$8-$25） |
| 适用场景 | 小型化、低功耗设备 | 通用显示设备 | 高端柔性显示 | 静态文本显示 |
相关问答FAQs
Q1：单片LCD与OLED在功耗和寿命方面有何差异？
A1：单片LCD的功耗通常低于OLED，尤其在静态显示场景下，液晶分子无需持续发光，仅需维持电压即可，而OLED每个像素需独立发光，动态功耗较高，寿命方面，LCD的液晶材料和背光LED寿命可达5万小时以上，而OLED的有机发光材料易受氧化影响，寿命约1-3万小时（尤其在高亮度下衰减较快），但OLED具备自发光、高对比度和柔性等优势，适合高端显示需求。
Q2：如何选择单片LCD的分辨率和尺寸？
A2：选择时需综合考虑应用场景、用户需求和成本因素，智能手表等小尺寸设备通常采用分辨率为128×160或240×240的1.3-1.5英寸屏幕；工业仪表则可能选择分辨率为128×64的2.0英寸段码屏，以突出关键信息，高分辨率（如320×480）适合显示复杂图形，但会提高成本和功耗；低分辨率则更适合字符显示和简单图标，性价比更高，需确保驱动IC支持所选分辨率，并预留足够的接口带宽。
