网络的拓扑结构是指计算机网络中各个节点（如计算机、服务器、路由器等设备）通过通信链路相互连接的方式和形式，它反映了网络中设备之间的物理或逻辑布局关系，拓扑结构不仅是网络设计的基础，还直接影响网络的性能、可靠性、可扩展性以及管理复杂度，从物理层面看，拓扑结构描述了设备实际的布线方式和连接形态；从逻辑层面看，它则规定了数据在网络中的传输路径和规则，常见的网络拓扑结构包括总线型、星型、环型、树型、网状型以及混合型等,每种结构都有其独特的优缺点和适用场景。
总线型拓扑结构是最早出现的网络结构之一，所有设备都连接到一条称为“总线”的主干电缆上，数据在总线上以广播方式传输，即所有设备都能接收到信号，但只有目标地址匹配的设备才会处理该数据，这种结构的优点是结构简单、成本低廉、易于安装，常用于早期的局域网，其缺点也十分明显：总线的任何一处故障都可能导致整个网络瘫痪，且随着设备数量的增加，数据冲突的概率会显著上升，网络性能下降，总线的长度有限，扩展性较差，总线型拓扑的典型应用包括早期的10Base2以太网，但由于其固有缺陷,目前已逐渐被其他拓扑结构取代。

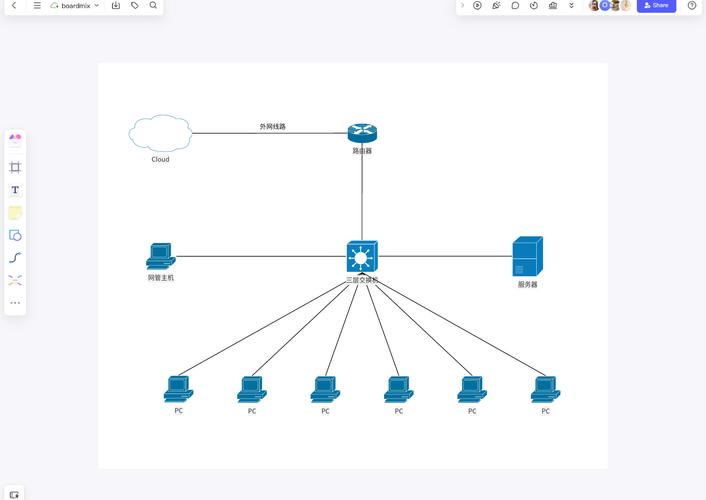

星型拓扑结构是目前局域网中最常用的形式，所有设备都通过独立的链路连接到一个中央节点（如交换机或集线器），中央节点负责数据的转发和分发，任意两个设备之间的通信都必须经过中央节点，星型拓扑的优点是结构清晰、易于管理和维护，单个设备的故障不会影响整个网络，且扩展方便，只需添加新的设备并连接到中央节点即可，其缺点是对中央节点的依赖性极高，一旦中央节点出现故障，整个网络将瘫痪；中央节点的成本较高，且随着设备数量的增加，中央节点的负载可能成为性能瓶颈，星型拓扑的典型应用是以太网，尤其是使用交换机作为中央节点的现代局域网,其性能和可靠性远高于早期的集线器星型网络。
环型拓扑结构是将所有设备连接成一个闭合的环路，数据在环路中沿单一方向传输，每个设备都会接收并转发数据，直到数据到达目标节点，环型拓扑的优点是没有数据冲突，因为数据传输是顺序进行的，且在网络负载较大时性能相对稳定，其缺点是任何节点的故障或环路的断开都可能导致整个网络瘫痪，故障排查困难，且扩展性较差，添加或删除设备需要暂时中断网络，环型拓扑的典型应用是令牌环网（Token Ring）和光纤分布式数据接口（FDDI）,但这些技术目前已逐渐被以太网取代。
树型拓扑结构是星型拓扑的扩展，它将多个星型拓扑通过中央节点连接起来，形成树状层次结构，树型拓扑的优点是扩展性好，易于管理和维护，且层次化的结构有利于网络流量的控制和广播域的划分，其缺点是对根节点的依赖性较高，根节点的故障可能导致子网络的瘫痪，且层级过多可能导致数据传输延迟增加，树型拓扑的典型应用是大型的企业网络或校园网,它能够有效地支持大量设备的连接和网络分段。
网状拓扑结构分为全连接网状和部分连接网状两种，全连接网状中，每个设备都与其他所有设备直接相连，而部分连接网状则只保证部分设备之间存在直接连接，网状拓扑的优点是可靠性极高，任意链路或节点的故障都不会影响网络的正常通信，且数据传输可以有多条路径选择，传输效率高，其缺点是成本高，布线复杂，且管理难度大，通常用于对可靠性要求极高的场景，如广域网（WAN）的核心网络或军事通信系统。

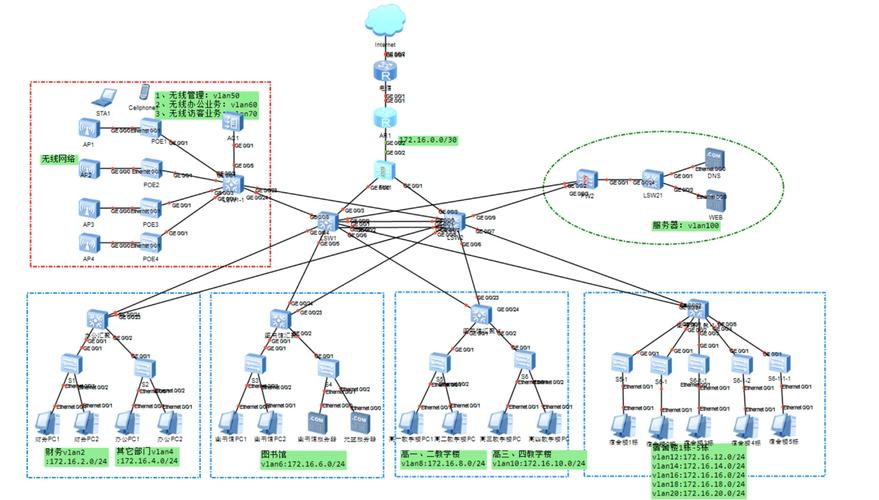

混合型拓扑结构是上述两种或多种拓扑结构的组合，例如星型-总线混合型或星型-环型混合型，混合型拓扑结合了不同拓扑结构的优点，能够根据实际需求灵活设计，适用于复杂的网络环境，其缺点是设计复杂，可能存在多种拓扑的固有缺点,且管理和维护难度较大。
为了更直观地比较不同拓扑结构的特点,以下表格总结了常见网络拓扑结构的主要属性：
| 拓扑结构 | 优点 | 缺点 | 适用场景 |
|---|---|---|---|
| 总线型 | 结构简单、成本低 | 故障影响范围大、扩展性差 | 早期局域网 |
| 星型 | 易管理维护、扩展性好 | 依赖中央节点、成本较高 | 现代局域网（以太网） |
| 环型 | 无数据冲突、性能稳定 | 故障排查难、扩展性差 | 令牌环网、FDDI |
| 树型 | 扩展性好、易于分段 | 依赖根节点、延迟可能增加 | 大型企业网、校园网 |
| 网状型 | 可靠性高、传输效率高 | 成本高、管理复杂 | 广域网核心、军事通信 |
| 混合型 | 灵活设计、结合多种优点 | 设计复杂、维护难度大 | 复杂网络环境 |
在选择网络拓扑结构时，需要综合考虑网络规模、可靠性要求、成本预算、扩展需求以及管理复杂度等因素，小型办公室网络通常采用星型拓扑，而大型数据中心则可能采用网状或树型拓扑以确保高可靠性，随着无线网络和软件定义网络（SDN）的发展，拓扑结构的设计也变得更加灵活和动态,但基本的拓扑原理仍然是网络设计的重要基础。
相关问答FAQs：
-
问：星型拓扑和总线型拓扑的主要区别是什么？
答：星型拓扑的所有设备通过独立链路连接到中央节点，故障隔离性好，但依赖中央节点；总线型拓扑的所有设备共享一条主干电缆，成本低但故障影响范围大，且容易发生数据冲突，星型拓扑在现代网络中更常用,而总线型拓扑已逐渐淘汰。 -
问：网状拓扑为什么常用于广域网？
答：网状拓扑（尤其是全连接网状）具有极高的可靠性，任意链路或节点的故障都不会中断网络通信，且多条数据传输路径可以提高效率和冗余性，广域网覆盖范围广，节点间距离远，对可靠性和容错能力要求高,因此网状拓扑成为其理想选择。
