电机作为无人机的“心脏”，其性能直接决定飞行器的动力表现、续航能力和负载能力，而功率曲线则是量化电机性能的核心工具，通过分析功率曲线，可以全面了解电机在不同工况下的输出特性，为无人机设计、选型及优化提供关键依据。
电机功率曲线的核心概念与构成

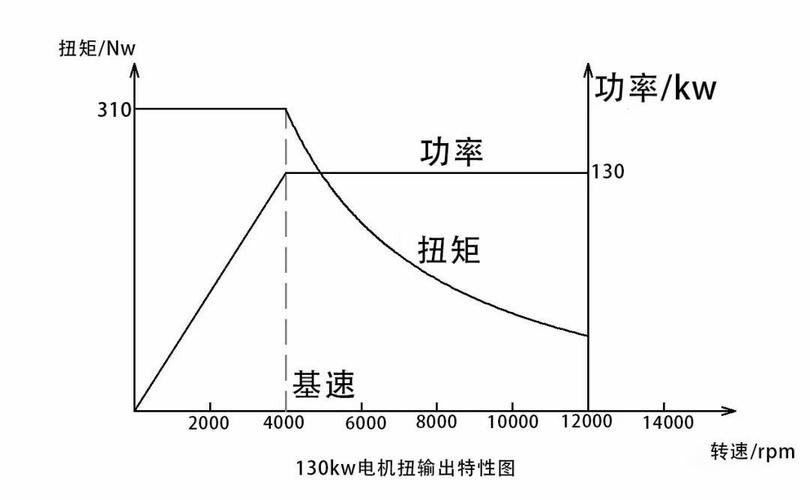

电机功率曲线是指电机在特定电压、转速和负载条件下，输出功率（P）与关键参数（如转速n、扭矩T、电流I）之间的关系曲线，通常以转速为横坐标，功率、扭矩、电流为纵坐标绘制而成，对于无人机电机而言，功率曲线的核心构成包括三个维度：
-
功率-转速曲线：反映电机在不同转速下的输出功率变化，该曲线通常呈“先上升后下降”的趋势，在低转速区间，功率随转速增加而快速上升（扭矩输出稳定）；达到峰值功率后，由于反电动势增大、电流受限，功率随转速继续增加而下降，直至电机达到最高空载转速（此时输出扭矩为零，功率也为零）。
-
扭矩-转速曲线：体现电机输出扭矩与转速的关系，根据电机特性，扭矩与电流近似成正比，因此在低转速时（大负载工况），扭矩较高；随着转速上升，扭矩逐渐降低，曲线呈近似线性下降趋势，扭矩曲线的平坦程度直接影响无人机的加速能力和抗风性能。
-
电流-转速曲线：展示电机工作电流随转速的变化，低转速时，电流较大（需克服大负载）；转速升高，电流逐渐减小；空载时电流最小（仅为电机自身损耗电流），该曲线的陡峭程度可反映电机的效率区间——电流增幅平缓的区域通常为电机高效工作区。
（图片来源网络，侵删）
功率曲线对无人机性能的影响
无人机的飞行性能直接取决于电机功率曲线的关键参数,包括峰值功率、额定功率、最高效率点对应的转速及扭矩等。
-
动力表现与负载能力：
峰值功率决定了无人机的瞬间爆发力，如垂直爬升、急速机动等场景，消费级无人机峰值功率通常在500W-2000W，可满足1-2kg负载的起飞需求；而工业级植保无人机峰值功率可达5000W以上，以支持20kg以上药箱的负载，若峰值功率不足，无人机在满载时可能出现爬升缓慢、悬抖甚至无法起飞的问题。扭矩曲线的平坦性则影响无人机的加速能力,竞速无人机需要电机在低转速时输出高扭矩（加速阶段），以实现0-50km/h加速时间小于1秒；而航拍无人机更关注中高转速区的扭矩稳定性，确保在气流扰动时姿态平稳。
-
续航效率与能耗控制：
额定功率（电机可持续稳定输出的功率）和最高效率点对应的效率值是续航的核心指标，无人机大部分时间工作在额定功率附近，若电机在额定功率点的效率低于80%，意味着20%的电能转化为热量，不仅缩短续航，还可能导致电机过热烧毁，某款电机在8000rpm时效率达到85%（对应功率300W），而另一款在相同转速下效率仅75%，前者在相同电池容量下可延长续航约13%。
（图片来源网络，侵删）功率曲线的“高效区宽度”同样关键，高效区指效率大于80%的转速范围，若高效区覆盖无人机常用的巡航转速（如6000-9000rpm），则实际飞行中电机能长时间保持高效输出，减少不必要的能耗。
-
散热与可靠性：
电机功率曲线中的电流值直接影响发热量，电流越大，铜损（I²R）越高，电机温度上升越快，若电机长期工作在电流曲线的高位区域（如峰值功率对应的电流），可能导致磁钢退磁、线圈烧毁，设计时需根据功率曲线限定最大连续工作电流（通常为峰值电流的60%-70%），并搭配散热结构（如中空电机轴、散热片）确保温度安全。
功率曲线在无人机设计中的典型应用场景
通过对比不同电机的功率曲线,工程师可精准匹配无人机的需求场景，实现性能最优，以下为三类无人机的电机选型示例：
| 无人机类型 | 核心需求 | 电机功率曲线特征 | 典型参数 |
|---|---|---|---|
| 竞速无人机 | 高爆发力、高机动性 | 峰值功率高（>1500W），低转速扭矩大（0-3000rpm扭矩下降平缓），高效区偏向中高转速（>70%效率覆盖5000-12000rpm） | 峰值功率1800W，最高效率88%（10000rpm），空载转速15000rpm |
| 航拍无人机 | 低噪、长续航、平稳 | 额定功率适中（300-500W），高效区宽（>80%效率覆盖4000-10000rpm），中转速扭矩稳定（6000-9000rpm扭矩波动<10%） | 额定功率400W，最高效率87%（8000rpm），最大连续电流25A |
| 工业级无人机 | 大负载、长作业时间 | 峰值功率高（>3000W），低电流高扭矩（额定功率点电流效率>85%），高效区覆盖低中转速（>80%效率覆盖3000-8000rpm） | 峰值功率3500W，最高效率86%（6000rpm），最大连续电流60A |
功率曲线测试与优化方法
获取准确的电机功率曲线是无人机开发的基础,需通过专业测试平台完成：
- 测试设备：无刷电机测功机（可精确控制转速和负载）、功率分析仪（采集电压、电流、功率数据）、温度传感器（监测电机温度）。
- 测试流程：将电机固定在测功机上，由调压器提供稳定电压（如22S锂电池对应88V），从0rpm开始逐步增加转速，记录每个转速点的扭矩、电流、功率及温度，直至达到空载转速。
- 优化方向：若曲线显示低转速扭矩不足，可增加绕组匝数或加大转子直径；若高效区过窄，需优化磁路设计（如采用高性能钕磁钢）或降低铜损；若过热问题突出，可改进散热结构（如采用油冷电机）。
相关问答FAQs
Q1：无人机的电机功率曲线中，峰值功率和额定功率哪个更重要？
A：两者分别对应不同场景的需求，峰值功率决定无人机的极限性能（如最大爬升角、瞬间加速），适合竞速、特技等需要爆发力的场景；额定功率则是电机可持续稳定工作的功率，直接影响续航和可靠性，日常飞行中，电机大部分时间工作在额定功率附近，因此额定功率的效率值和稳定性更关键；而极限场景下（如满载起飞），峰值功率需满足最低动力需求，避免“动力不足”。
Q2：如何通过功率曲线判断电机是否与无人机匹配？
A：需结合无人机的总重量、飞行姿态和电池电压综合判断：① 动力余量：电机峰值功率需满足无人机满载时所需总功率的1.2-1.5倍（如总功率500W，电机峰值功率应≥600W），确保爬升和抗风能力；② 转速匹配：电机最高转速应大于无人机螺旋桨所需的最大转速（通常高10%-20%），避免螺旋桨失速；③ 效率区间：电机高效区应覆盖无人机的常用巡航转速（如航拍无人机巡航转速6000-9000rpm，电机高效区需包含此范围），以实现长续航；④ 电流限制：电机最大连续电流需大于无人机满载时的平均工作电流，避免过热。
