地铁作为现代城市交通的动脉，其安全运营直接关系到市民的出行保障和城市的正常运转，地铁工程处于复杂的地下环境中，常年受到地下水、地表水及降雨等因素的影响，防水问题一直是地铁建设与运营中的核心难题，一旦防水失效，不仅会导致隧道结构渗漏、钢筋锈蚀、混凝土劣化，影响结构耐久性，还可能引发设备故障、运营中断，甚至造成安全事故，应用先进的防水监测技术，对地铁结构进行实时、精准的监测,是实现地铁全生命周期安全管控的关键。
地铁防水工程具有系统性、复杂性和长期性的特点，从设计阶段开始，就需要根据地质条件、水文资料、结构形式等因素，采取“防、排、截、堵”相结合的综合防水策略，施工过程中，混凝土结构的自防水是基础，需要通过优化配合比、加强振捣、做好养护等措施，确保混凝土的密实度和抗渗等级；变形缝、施工缝等薄弱部位需设置止水带、防水密封等构造措施，形成多道防线，即便在设计施工阶段严格控制，地铁结构在长期运营过程中仍可能因地质变化、周边施工、列车振动等因素出现防水层破损、结构裂缝等问题,运营阶段的防水监测尤为重要。

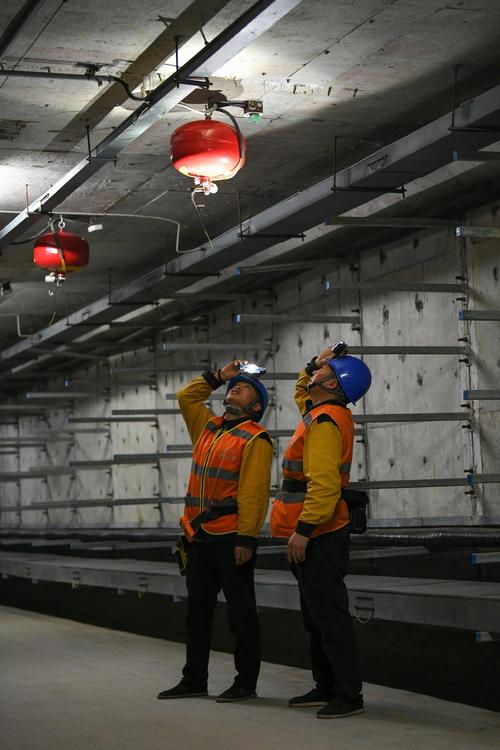

传统的防水监测手段主要依赖人工巡检和定期检测，如目测观察、裂缝观测、渗漏点标记等，这些方法存在明显的局限性：一是主观性强，检测结果受巡检人员经验和责任心影响；二是效率低下，难以实现对地铁网络的全面覆盖；三是实时性差，往往在渗漏问题发展到较严重程度时才能被发现，错失了最佳处理时机，某地铁线路在人工巡检中发现隧道侧墙存在渗漏痕迹时，渗漏已持续数月，导致背后土体流失，不得不进行停运维修，不仅增加了成本，也影响了市民出行，随着传感器技术、物联网、大数据等的发展，现代防水监测技术正朝着自动化、智能化、实时化的方向迈进,为地铁防水安全提供了新的解决方案。
当前，地铁防水监测技术已形成涵盖渗漏监测、结构变形监测、环境监测等多维度的技术体系，渗漏监测是最直接的手段，常用的技术包括分布式光纤传感技术、基于电容/电阻原理的渗漏监测系统、以及图像识别渗漏检测技术，分布式光纤传感技术通过在结构表面或内部布置光纤传感器，利用光时域反射（OTDR）或光频域反射（OFDR）技术，实现对沿光纤全程的应变和温度变化监测，当结构出现渗漏时，渗漏点附近的温度或应变会发生异常，从而精确定位渗漏位置，其监测距离可达数十公里，精度可达米级，特别适合隧道等线性结构的长期监测，电容/电阻式渗漏监测系统则是在结构表面或防水层内铺设传感网格，当渗漏发生时，水分会导致局部电容或电阻值变化，通过采集单元分析变化数据，可判断渗漏区域和程度，该技术响应速度快，适合对重点部位（如变形缝、施工缝）的实时监测，图像识别技术则是通过在隧道内安装高清摄像头，利用计算机视觉算法对视频图像进行分析，自动识别渗漏、水渍、裂缝等异常现象，结合AI技术可不断优化识别精度，实现非接触式、大面积的快速筛查。
结构变形监测是评估防水系统有效性的间接重要手段，地铁结构在地下水压力作用下，若防水层失效，可能导致结构内外水力平衡被破坏，引发结构变形、沉降等问题，常用的变形监测技术包括全站仪、静力水准仪、GNSS（全球导航卫星系统）以及微机电系统（MEMS）传感器等，全站仪和静力水准仪可实现毫米级精度的三维位移和沉降监测，通常用于关键断面和重点区域的定期监测；GNSS技术则可用于地面建筑与地铁结构的整体变形监测，覆盖范围广；MEMS传感器具有体积小、成本低、可部署密度大的优点，适合对结构局部微小变形的实时监测，通过分析变形数据,可反推结构受力状态和防水层完整性。
环境监测则为防水系统评估提供背景支持，通过在地铁结构内外布置水位计、压力传感器、温湿度传感器等，监测地下水位变化、水压力、环境温湿度等参数，当地下水位异常升高或水压力增大时，可能对防水系统造成更大威胁，提前预警可采取应对措施；环境温湿度的变化也会影响混凝土结构的干缩湿胀，进而影响裂缝发展，结合气象数据（如降雨量）进行分析，可建立降雨与地铁渗漏的关联模型,提高渗漏预测的准确性。
为更直观地对比不同监测技术的特点，以下从监测对象、原理、优点、局限性及应用场景等方面进行总结：
| 监测技术类型 | 监测对象 | 原理 | 优点 | 局限性 | 应用场景 |
|---|---|---|---|---|---|
| 分布式光纤传感 | 渗漏、应变、温度 | 光纤光栅/OTDR/OFDR | 监测距离长、精度高、抗电磁干扰、可实现分布式监测 | 成本较高、安装工艺要求高、数据分析复杂 | 隧道主体结构、大跨度区间、长期健康监测 |
| 电容/电阻渗漏监测 | 渗漏位置、程度 | 传感网格电容/电阻变化 | 响应速度快、成本适中、定位较准确 | 需铺设传感网格、可能受结构内钢筋干扰 | 变形缝、施工缝、重点防水部位 |
| 图像识别渗漏监测 | 渗漏、水渍、裂缝 | 计算机视觉、AI算法 | 非接触式、监测范围广、可实时视频监控 | 受光照、摄像头角度影响大、识别精度依赖算法 | 隧道内部、车站公共区域、日常巡检 |
| 静力水准仪 | 沉降、位移 | 液体连通管原理 | 精度高（可达0.1mm）、稳定性好 | 需布设测点、易受液体温度影响 | 结构关键断面、沉降敏感区域 |
| MEMS传感器 | 局部变形、振动 | 微机械感应原理 | 体积小、成本低、可集成部署、实时性好 | 量程有限、长期稳定性需验证 | 结构局部区域、振动监测、物联网节点 |

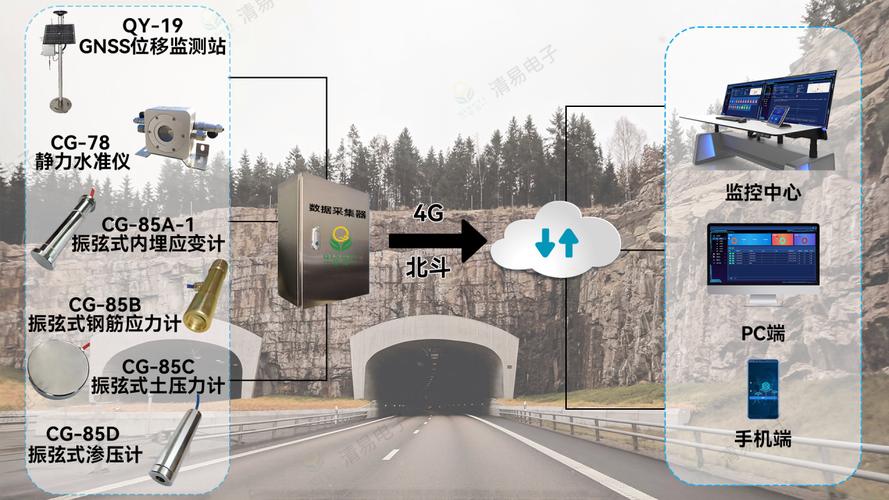

将上述监测技术集成应用，构建地铁防水智能监测平台，是实现地铁防水系统全生命周期管理的有效途径，该平台通过物联网技术将各类传感器采集的数据实时传输至云端，利用大数据分析和人工智能算法，对监测数据进行处理、融合和预警，当分布式光纤传感器发现某区域温度异常（可能为渗漏点），同时该区域的静力水准仪数据显示沉降速率加快，图像识别系统也捕捉到渗漏影像，平台可综合判断防水系统存在严重问题，立即触发预警，并推送维修建议给管理人员，这种多技术协同、数据驱动的监测模式，不仅提高了监测的准确性和可靠性，还能实现从“被动维修”向“主动预警”的转变,大幅降低防水失效带来的风险。
在地铁运营阶段，防水监测技术的应用还需考虑成本效益与维护便利性，传感器的选型需兼顾性能与成本，重点区域（如穿越河流、地质断裂带区段）采用高精度、高可靠性的监测技术，一般区域可适当降低监测密度；传感器的安装和布线应尽量减少对地铁运营的干扰，便于后期维护和更换，监测数据的管理和分析能力是技术发挥价值的关键，需要建立完善的数据库和分析模型，结合历史数据和工程经验，不断优化预警阈值和预测模型,提升监测系统的智能化水平。
地铁防水监测技术是保障地铁安全运营的重要技术支撑，从传统人工巡检到现代智能监测技术的应用，地铁防水管理正经历着深刻的变革，通过集成分布式光纤、电容/电阻传感、图像识别、变形监测等多种技术，构建实时、精准、智能的监测体系，能够及时发现防水隐患，为地铁结构的维护和修复提供科学依据，从而延长地铁使用寿命，提升运营安全水平，为城市轨道交通的可持续发展保驾护航，随着5G、数字孪生等技术的进一步融合，地铁防水监测将更加智能化、可视化，为构建安全、高效、绿色的城市地下交通网络提供更强有力的保障。
相关问答FAQs：
-
问：地铁防水监测中，分布式光纤传感技术相比传统监测方法有哪些核心优势？
答：分布式光纤传感技术的核心优势在于其“分布式”和“长距离监测”能力，传统方法如点式传感器只能监测特定位置，而分布式光纤可沿隧道全程连续监测，实现“一条光纤测全程”，无监测盲区；它具有极高的测量精度（可达米级定位和微应变级应变），且抗电磁干扰、耐腐蚀，适合地铁复杂环境；光纤传感器本身为电无源器件，本质安全，使用寿命长，可满足地铁工程全生命周期监测需求，特别适用于隧道结构渗漏、变形等长期健康监测。 -
问：地铁运营期间，如何平衡防水监测系统的成本与监测效果？
答：平衡成本与监测效果需采取“重点突出、分级监测”的策略，根据地铁线路的地质风险、周边环境、结构重要性等因素划分监测等级，对高风险区段（如穿越河流、高水位区、变形缝集中区域）采用高精度、高密度的监测技术（如分布式光纤+静力水准仪组合）；对一般区段可采用成本较低的监测手段（如图像识别+定期人工巡检），优化传感器布设方案，在关键部位加密测点，非关键部位适当减少，避免过度监测，选择集成化、模块化的监测设备，降低安装和维护成本；通过数据共享和平台整合，提高监测数据利用率，实现“一次监测、多维度分析”,最大化监测效益。
