无人机图像转化为地图是一个涉及多学科技术的复杂流程,核心目标是将无人机采集的二维影像或三维点云数据，通过专业处理生成具有地理坐标、空间关系和语义信息的可视化地图产品，这一过程融合了摄影测量学、计算机视觉、地理信息系统（GIS）等技术，具体可分为数据采集、预处理、空三加密、密集匹配、三维重建、地图制作及成果输出等关键环节。

（图片来源网络，侵删）

数据采集与预处理

地图制作的基础是高质量的无人机图像数据,采集阶段需根据应用场景选择合适的无人机平台（如多旋翼、固定翼）和传感器（可见光相机、激光雷达、多光谱相机等），测绘地形时需采用高分辨率可见光相机，植被监测则可能搭配多光谱传感器，采集过程中需规划飞行航线，确保图像重叠度满足要求（一般航向重叠度≥60%，旁向重叠度≥40%），并记录POS数据（位置与姿态系统，包括经纬度、海拔、俯仰角等），为后续地理配准提供初始参数。

预处理是对原始数据的初步整理,包括图像去噪（如高斯滤波、中值滤波消除传感器噪声）、畸变校正（利用相机内参矩阵修正镜头径向畸变和切向畸变），以及POS数据融合（将POS信息与图像像素关联，初步确定图像的大致地理位置），若采集多光谱数据，还需进行辐射定标，将传感器记录的原始数值转换为具有物理意义的反射率，确保后续分析的科学性。

空中三角测量（空三加密）

空三加密是连接图像与地理坐标的核心步骤,其目的是通过多幅重叠影像的几何关系，计算每个影像点的三维空间坐标，并优化相机参数（外方位元素），具体流程包括：

特征点提取：通过SIFT、SURF等算法提取图像中的角点、边缘等显著特征点，这些特征点需在不同影像间具有可匹配性。
影像匹配：基于特征点的描述符（如SIFT特征向量），在重叠影像间寻找同名点，建立影像间的连接关系。
区域网平差：以POS数据为初始值，通过最小二乘法优化计算，消除因相机姿态误差、地面起伏等因素引起的几何变形，得到高精度的影像外方位元素和地面点坐标。

空三加密的精度直接影响地图的地理准确性,其成果可生成稀疏点云，初步展示场景的三维结构，并为后续密集匹配提供基础。

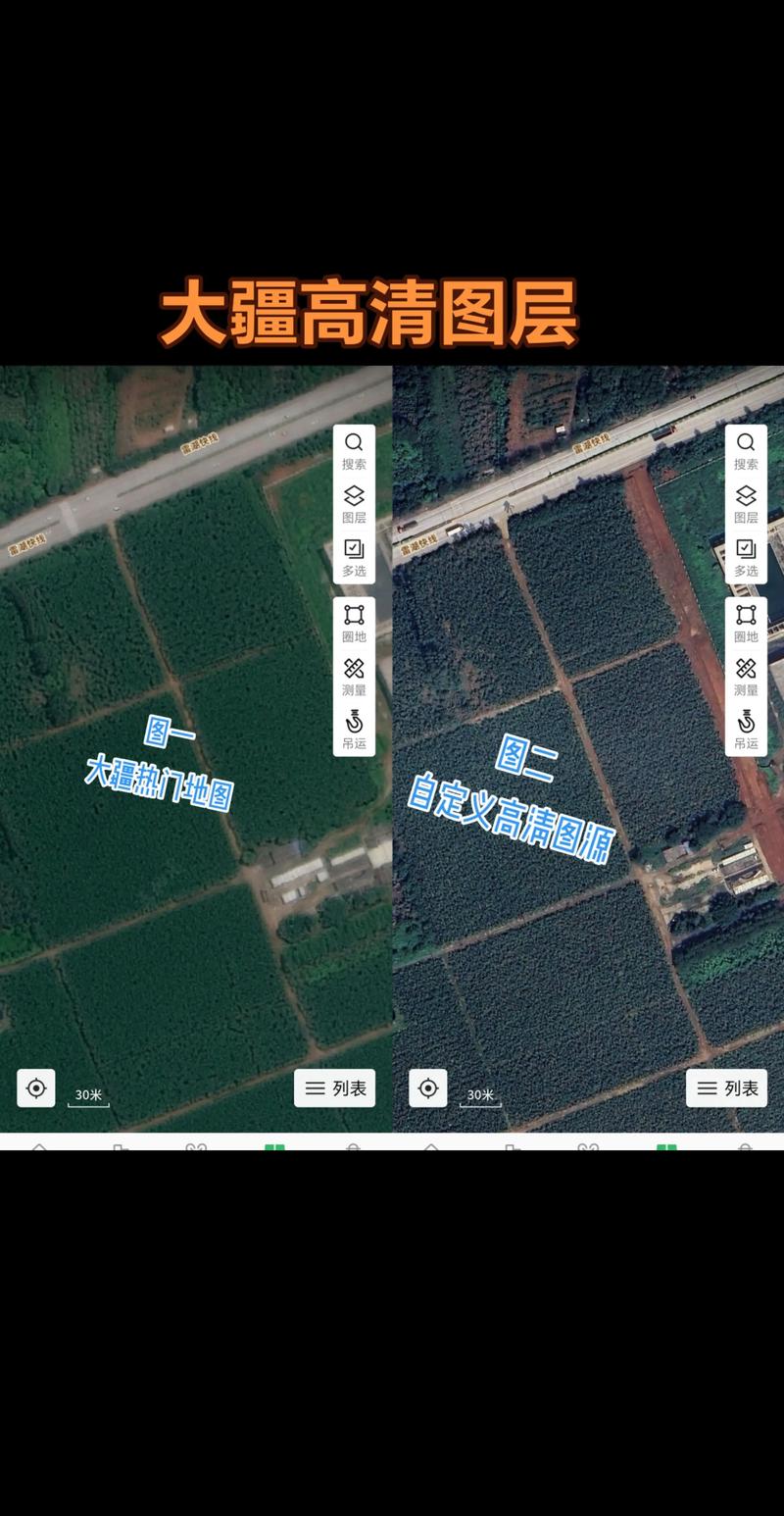

（图片来源网络，侵删）

密集匹配与三维重建

在空三加密的稀疏点云基础上,通过密集匹配生成高密度三维点云，实现场景的精细重建，常用算法包括半全局匹配（SGM）、多基线匹配（MBM）等，这些算法通过计算像素间的视差（同一物体在不同影像中的位置差异），反推每个像素对应的三维坐标，匹配完成后，需对点云进行滤波处理（如统计滤波、半径滤波去除离群点），并通过泊松重建、 delaunay三角化等方法构建三角网格模型，最终生成三维点云或网格模型。

若使用激光雷达（LiDAR）数据，可直接通过激光测距获取点云，但仍需与影像数据融合，通过影像纹理映射提升模型的可视化效果，三维重建的成果是数字表面模型（DSM，包含地表所有物体的高度信息）和数字高程模型（DEM，仅包含地表裸露的高度信息）的基础数据源。

地图制作与地理配准

三维重建完成后,需将模型与实际地理坐标系统对齐，这一过程称为地理配准，通常采用控制点法：在地面布设已知坐标的控制点（如GNSS测量点），通过影像识别或激光点云匹配，将控制点与三维模型中的对应点关联，利用七参数转换模型（平移、旋转、缩放）将模型坐标转换为地理坐标系统（如WGS84、CGCS2000）。

配准后的数据可制作多种地图产品：

正射影像图：通过影像纠正消除透视变形，生成具有统一比例尺的正射影像，常用于城市规划、土地调查。
数字高程模型（DEM）与数字表面模型（DSM）：DEM反映地表起伏，DSM包含建筑物、树木等地物高度，可用于洪水模拟、坡度分析。
三维实景模型：结合点云与纹理数据，生成可量测的三维场景，支持虚拟导航、数字孪生等应用。
专题地图：若采集多光谱或高光谱数据，可通过植被指数（如NDVI）、水体指数等算法生成专题图，用于农业、环境监测。

以下为不同类型地图产品的制作要点对比：

地图类型	数据源	关键技术	应用场景
正射影像图	可见光影像+DEM	影像纠正、匀光处理	土地利用调查、底图制作
DEM/DSM	激光点云或密集匹配点云	点云插值、滤波	地形分析、工程建设
三维实景模型	点云+影像纹理	纹理映射、网格优化	城市规划、旅游展示
专题地图	多光谱/高光谱数据	指数计算、分类算法	农业监测、环境评估

成果输出与质量检查

地图制作完成后,需根据应用需求输出不同格式（如GeoTIFF、DXF、OSGB）和分辨率的产品，并进行质量检查，检查内容包括几何精度（控制点残差、平面与高程误差）、纹理清晰度、语义准确性（如地物分类正确率）等，测绘规范要求1:500比例尺地形图的平面误差不超过0.5米，高程误差不超过0.3米，需通过交叉验证或实地测量确保达标。
