无人机上GPS模块的接线工作是确保无人机能够精准定位、导航和执行任务的关键环节，其接线过程需要严格按照技术规范操作，以确保信号稳定性和系统兼容性，以下是详细的接线步骤、注意事项及常见问题的解答。

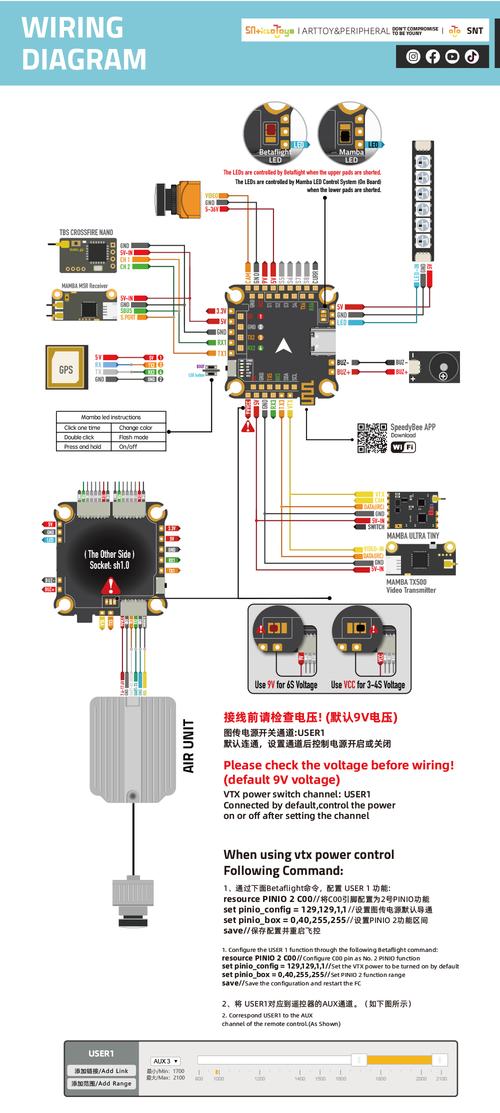

（图片来源网络，侵删）
GPS模块接线前的准备工作
在开始接线前,需确认以下设备和工具已准备齐全：GPS模块（通常为UART或I2C接口类型）、无人机的飞控板、杜邦线（公对母、公对公、母对母，根据接口选择）、万用表（用于电压检测）、防静电手环（防止静电损坏电子元件），需仔细阅读GPS模块和飞控板的技术手册，明确接口定义、电压要求（一般为3.3V或5V）及通信协议（如UART的TX、RX引脚对应关系）。
GPS模块与飞控板的接线步骤
-
确认接口类型：大多数无人机GPS模块采用UART（串口）通信，部分支持I2C，以UART为例，模块通常有VCC（电源正极）、GND（地线）、TX（发送数据）、RX（接收数据）四个引脚，部分模块还包含RESET（复位）和PPS（秒脉冲）引脚，后者可选接。
-
电源接线（VCC与GND）：
- 使用万用表检测飞控板的供电输出端口,确保电压与GPS模块要求的电压一致（常见为3.3V或5V，错误电压可能导致模块损坏）。
- 将杜邦线的一端连接至GPS模块的VCC引脚,另一端连接至飞控板对应的电源输出引脚（如标有“5V_GPS”或“3.3V”的端口）。
- 同理,将GND引脚连接至飞控板的地线端口（GND），确保接地良好，避免信号干扰。
-
数据通信接线（TX与RX）：

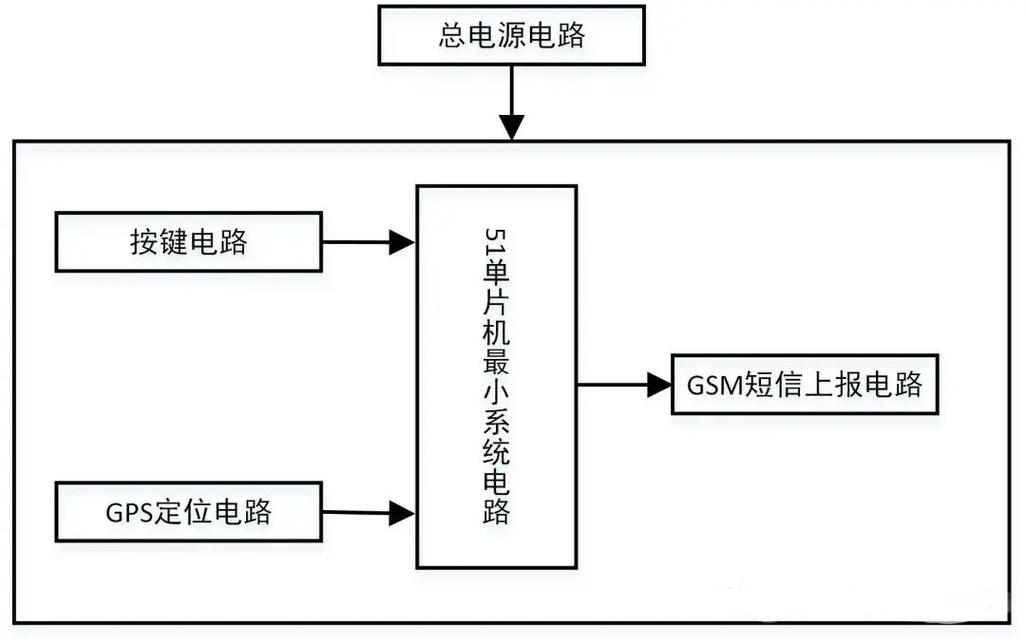

（图片来源网络，侵删）- UART通信为交叉连接,即GPS模块的TX引脚需连接至飞控板的RX引脚，GPS模块的RX引脚连接至飞控板的TX引脚。
- 若飞控板支持自动检测串口（如Pixhawk飞控），可直接连接至指定的串口端口（如TELEM1或TELEM2）；若需手动配置，需根据飞控板手册选择空闲的UART接口。

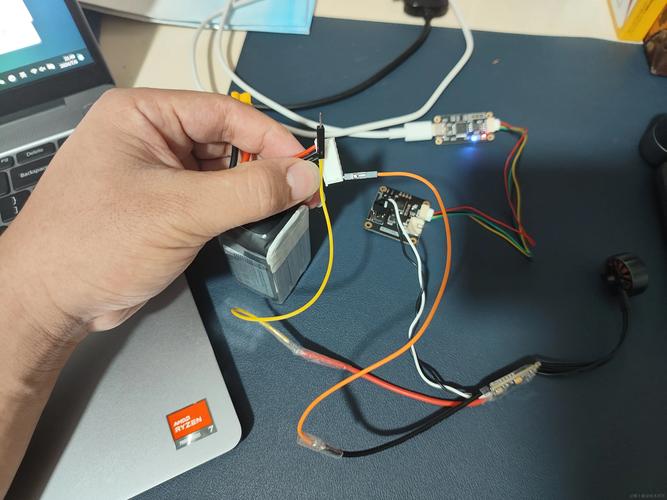

- 接线时注意杜邦线长度尽量短,避免信号衰减，且远离电机、电调等干扰源。
-
可选引脚接线：
- PPS引脚可连接至飞控板的高精度计时接口,提升时间同步精度，适用于需要高精度定位的应用（如测绘）。
- RESET引脚通常无需连接,若模块初始化异常，可通过飞控板信号控制复位。
接线后的检查与配置
- 物理检查：确认所有接线牢固，无虚接或短路现象，尤其检查VCC与GND是否正确连接，避免反烧模块。
- 飞控参数配置：通过地面站软件（如Mission Planner、QGroundControl）进入飞控的“参数设置”界面，找到GPS相关参数（如“GPS_TYPE”“GPS_BAUD”），根据GPS模块型号设置串口类型（如UART1）和波特率（常见为9600、57600或115200）。
- 信号测试：通电后，观察GPS模块指示灯：通常红灯闪烁表示模块正在搜索卫星，绿灯常亮表示已定位，通过地面站查看GPS数据（如卫星数量、HDOP值、经纬度信息），确认信号稳定。
常见问题及注意事项
- 信号干扰：若GPS定位慢或信号弱，可能是接线靠近电源线或电机，需重新布线，或加装磁环屏蔽干扰。
- 电压不匹配：部分GPS模块支持3.3V/5V自动切换，若不支持，必须使用稳压模块转换电压。
- 固件兼容性：确保飞控板固件支持GPS模块的通信协议，老旧固件可能需升级。
相关问答FAQs
Q1：GPS模块接线后指示灯闪烁但无法定位，如何排查？
A：首先检查接线是否正确，特别是TX/RX是否交叉连接；其次确认飞控参数中的GPS类型和波特率设置与模块一致；然后检查GPS模块是否处于开阔环境，避免建筑物或电磁干扰；最后用万用表测量VCC电压是否稳定，若电压波动需检查电源供电能力。
Q2：是否可以同时连接多个GPS模块到飞控板？
A：部分高端飞控板支持多GPS模块（如主备GPS），需通过不同串口连接，并在飞控参数中启用“双GPS”功能，同时设置主备优先级，普通消费级飞控通常仅支持单一GPS模块，强行连接可能导致数据冲突或系统故障。
