HDBaseT 技术的标准传输距离是 100 米（约 328 英尺）。

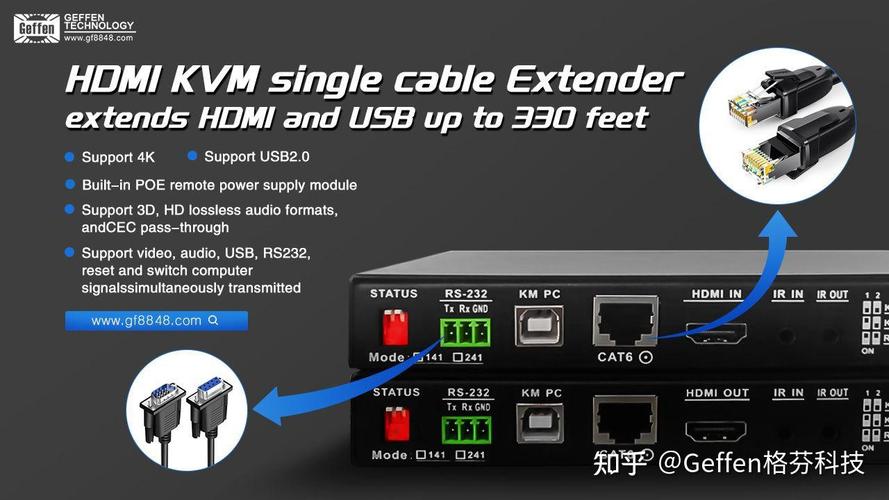

（图片来源网络，侵删）

这个 100 米的距离是 HDBaseT 联盟在设计和认证产品时设定的一个可靠保证，在这个距离内，只要使用符合标准的 Cat5e 或更高等级的网线，HDBaseT 可以稳定无误地传输其支持的所有信号,包括：

关键影响因素：为什么是 100 米？

这个 100 米的距离并非随意设定，而是与它所使用的传输介质——网线密切相关，这主要遵循了 TIA/EIA-568 商业建筑布线标准。

传输介质：
- HDBaseT 使用标准的 Cat5e（超五类） 或更高等级的网线，Cat6（六类） 或 Cat6a（超六类）。
- Cat5e 及以上网线的标准传输长度就是 100 米，这个长度是根据网线的信号衰减和串扰等电气特性,在保证信号质量的前提下计算出的最大可靠传输距离。
信号衰减：
（图片来源网络，侵删）
- 电信号在网线中传输时，能量会逐渐损失，导致信号强度减弱，这就是“衰减”。
- 随着距离增加，衰减会越来越严重，当信号衰减到一定程度，接收端就无法正确识别原始信号,导致数据错误或画面丢失。
- 100 米是网线在标准带宽（对于 HDBaseT 来说是高达 18 Gbps 的带宽）下,衰减仍在可接受范围内的极限。
串扰：
- 网线内部有多对双绞线，它们之间会相互干扰，这就是“串扰”，距离越长,串扰问题也可能越严重。
- 使用 Cat5e 及以上的网线，其双绞线的绞合密度更高，可以有效减少线对之间的串扰,保证信号在长距离传输时的纯净度。

HDBaseT 技术也在不断演进，目前主要有以下几个版本，但所有版本的传输距离都保持 100 米不变，版本之间的主要区别在于支持的带宽，从而影响其能传输的视频分辨率和刷新率。

版本	发布年份	带宽	主要支持的视频格式	传输距离
HDBaseT	2010	约 10.2 Gbps	1080p, 4K@30Hz	100 米
HDBaseT 2.0	2025	约 18 Gbps	4K@60Hz, 2K@120Hz	100 米
HDBaseT 3.0	2025	约 18 Gbps	4K@60Hz (4:4:4), 8K@30Hz	100 米
HDBaseT 5.0	2025	约 50 Gbps	8K@60Hz, 16K@30Hz	100 米

解读：

HDBaseT 3.0 是目前市场的主流，它支持全带宽的 4K@60Hz 信号（即 4:4:4:4 色度采样，无压缩），以及 8K@30Hz 的早期应用。
HDBaseT 5.0 是最新的版本，带宽大幅提升，为未来的 8K@60Hz 甚至更高分辨率的视频传输做好了准备，但距离依然是 100 米。

虽然标准是 100 米，但在实际部署中，为了确保最佳效果,需要注意以下几点：

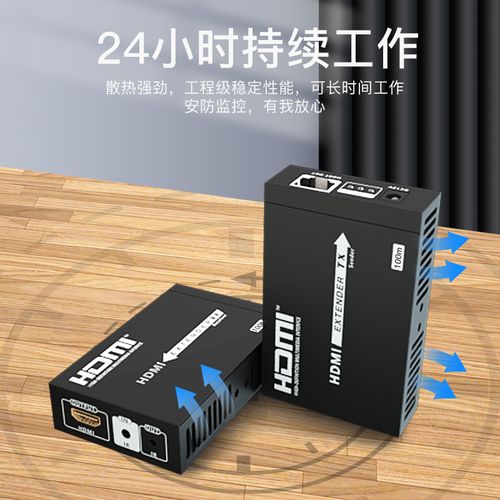

（图片来源网络，侵删）

网线质量是关键：
- 必须使用 Cat5e 或更高 的网线，绝对不要使用 Cat5 或更低的网线，这会导致信号严重衰减，无法在 100 米距离内正常工作。
- 推荐使用 Cat6 或 Cat6a 网线，它们有更好的抗干扰性能和更低的信号衰减，能提供更稳定的传输,并为未来的更高带宽需求留有余地。
避免劣质或非标线材：

市场上存在一些“偷工减料”的网线，如铜包铝、铜包钢等，它们的导电性能远不如纯铜网线，信号衰减会大很多，即使标称是 Cat6，也可能无法达到 100 米的稳定传输。
正确布线：
- 避免将网线与电源线、电机线等强电线路平行铺设，至少保持 30-50 厘米的距离,以防电磁干扰。
- 避免过度弯折、挤压或踩踏网线，这会损坏其内部结构,影响电气性能。
连接器和水晶头：

网线两端的连接器（RJ45 水晶头）和面板模块也必须质量合格，并且按照标准规范制作,劣质的连接器会增加信号衰减和接触不良的风险。
