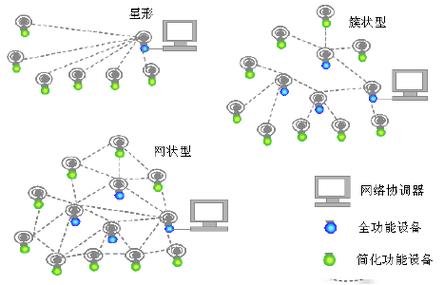

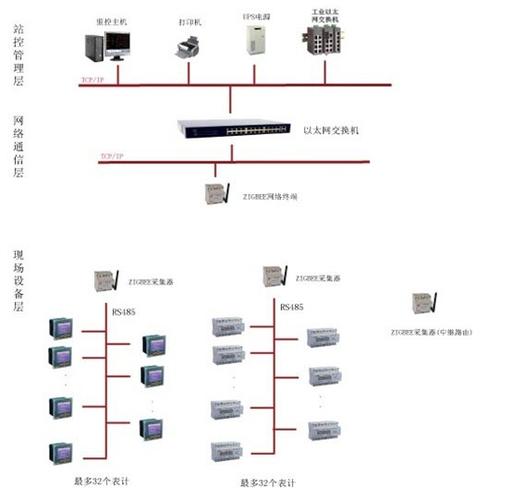

星型拓扑
这是最简单、最常见的一种拓扑结构,尤其适合家庭和小型办公环境。
（图片来源网络，侵删）
-
结构描述：
- 网络中有一个中心协调器。
- 所有其他设备（终端设备、路由器）都只与中心协调器直接通信。
- 设备之间不能直接通信,所有数据都必须通过协调器进行中转。
-
网络角色：
- 协调器：网络的创建者和维护者，负责启动网络、分配网络地址、管理设备加入/离开网络，在整个网络的生命周期中,协调器必须保持在线。
- 终端设备：通常是简单的传感器（如门磁、温湿度传感器）或执行器（如灯泡、开关），它们功耗极低，大部分时间处于休眠状态，仅在需要发送或接收数据时被唤醒，它们只能与父节点（通常是协调器）通信。
- 路由器：在星型网络中，路由器的作用不大，因为所有通信都通过协调器，但在实际应用中，一个设备可能同时具备路由功能,为终端设备提供数据中继。
-
优点：
- 结构简单：易于理解、安装和维护。
- 管理方便：所有设备都直接连接到中心节点,便于集中控制和管理。
- 故障隔离：单个终端设备的故障不会影响网络中的其他设备。
-
缺点：
（图片来源网络，侵删）- 单点故障：中心协调器是整个网络的瓶颈，如果协调器离线或发生故障,整个网络将瘫痪。
- 通信效率低：两个终端设备之间的通信需要经过协调器,增加了延迟和协调器的负担。
- 覆盖范围有限：网络覆盖范围受限于协调器的信号强度，远距离设备需要路由器扩展,但在纯星型结构中无法利用路由器的优势。
-
典型应用：
- 智能家居（如通过一个网关控制多个灯泡、插座）。
- 小型办公室或会议室的环境监控。

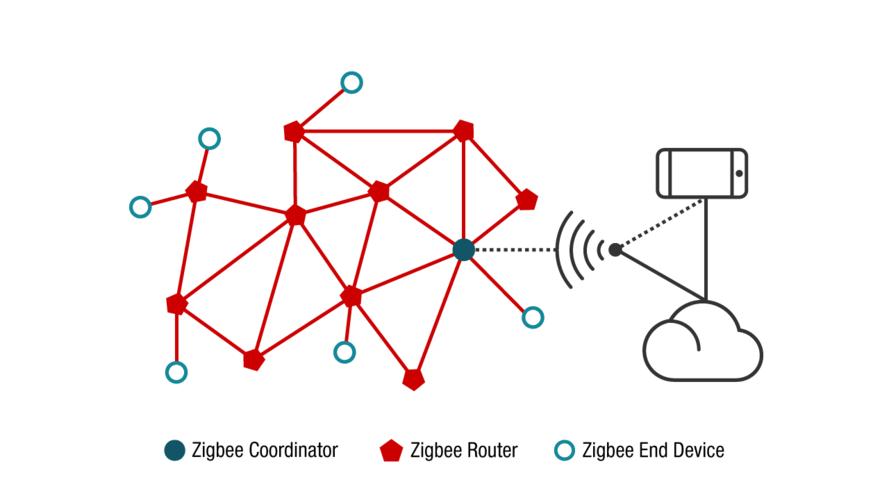

网状拓扑
网状拓扑是Zigbee最强大、最灵活的拓扑结构,提供了极高的可靠性和扩展性。
-
结构描述：
- 网络中没有固定的中心节点,设备之间可以相互通信。
- 每个设备都可以作为路由器，为其他设备（尤其是终端设备）提供数据中继服务。
- 数据可以通过多条路径从源节点传输到目标节点，Zigbee协议栈会自动选择最优路径（通常是跳数最少的路径）。
-
网络角色：
（图片来源网络，侵删）- 协调器：仍然负责启动网络,但不再是通信的中心枢纽。
- 路由器：是网状网络的核心，它们负责转发数据包，扩展网络覆盖范围，并增加网络的冗余性，如果一个路径中断,网络会自动重新路由。
- 终端设备：仍然可以存在于网状网络中，它们通常作为“叶子节点”，连接到一个路由器或协调器上,并依赖它们进行通信。
-
优点：
- 高可靠性：多路径通信，即使某个节点或链路出现故障,数据也能通过其他路径到达目的地。
- 自愈能力：网络具备自我修复功能，当拓扑结构发生变化时（如节点移动或故障）,能自动重新计算路由。
- 覆盖范围广：通过路由器的接力，网络可以轻松覆盖非常大的区域,远超单个节点的信号范围。
- 通信效率高：节点间可以直接通信，无需经过中心节点,延迟更低。
-
缺点：
- 复杂度高：网络配置、路由管理和维护比星型网络复杂得多。
- 成本较高：需要更多的路由器节点,硬件成本相对较高。
- 功耗较高：路由器需要一直保持在线以转发数据,其功耗远高于终端设备。
-
典型应用：
- 大型工业自动化、楼宇自动化。
- 智能农业（覆盖广阔的农田或温室）。
- 城市街道照明控制。
树型拓扑
树型拓扑是网状拓扑的一种简化形式，它也使用分级路由,但路径选择不如网状拓扑灵活。
-
结构描述：
- 网络呈树状层级结构，从协调器（根节点）开始,向下分支。
- 子节点只能向父节点或更高级的祖先节点发送数据，而不能直接与兄弟节点（同一层级下的其他节点）通信。
- 数据向上传输到父节点，如果父节点不是目标，则继续向上,直到找到可以向下路由到目标节点的路径。
-
网络角色：
- 协调器：作为树的根节点。
- 路由器：作为树的分支节点，负责向下连接子设备,并向上转发数据。
- 终端设备：位于树的叶子节点。
-
优点：
- 配置相对简单：比完全的网状网络更容易配置,因为路由规则是分级的。
- 覆盖范围广：与网状网络类似,可以通过多级节点扩展覆盖范围。
-
缺点：
- 路径不灵活：数据只能向上和向下传输，不能横向（兄弟节点间）传输,这可能导致非最优的路由路径和更高的延迟。
- 可靠性较低：如果某个节点的父节点发生故障，该节点及其所有子节点都会与网络失去连接,不具备网状网络的自愈能力。
-
典型应用：
- 一些对成本敏感且对路由灵活性要求不高的监控网络。
- 在现代Zigbee应用中，纯树型拓扑已经比较少见,其功能通常被更强大的网状拓扑所取代。
混合拓扑
在实际应用中，最常见的是星型-网状混合拓扑。
-
结构描述：
- 这是Zigbee网络最自然和最常见的形式，网络整体上以协调器为中心（类似星型），但路由器之间可以相互通信,形成一个局部的网状网络。
- 终端设备可以连接到协调器或任何路由器上。
- 当终端设备需要与另一个不直接连接的终端设备通信时，数据会通过它们各自连接的路由器,在路由器构成的网状网络中寻找最佳路径。
-
优点：
- 结合了星型和网状的优点：既有星型网络的简单管理性（以协调器为核心）,又有网状网络的高可靠性和自愈能力。
- 灵活性极高：可以根据实际需求，在关键区域部署路由器形成网状,而在简单区域使用星型连接。
- 成本与性能的平衡：可以根据预算和性能要求,灵活地配置路由器的数量。
-
典型应用：
- 绝大多数现代Zigbee智能家居系统，一个Zigbee网关（协调器）放在客厅，几个Zigbee智能开关（路由器）分布在各个房间，它们之间可以互相通信，而温湿度传感器（终端设备）则放在卧室，连接到最近的智能开关上，这种结构既保证了控制中心（网关）的稳定,又保证了设备间通信的可靠性。
总结对比
| 拓扑类型 | 结构描述 | 优点 | 缺点 | 典型应用 |
|---|---|---|---|---|
| 星型 | 所有设备连接到一个中心协调器 | 结构简单，易于管理 | 单点故障，通信效率低，覆盖范围小 | 小型智能家居，简单控制 |
| 网状 | 设备间可多路径通信，无中心节点 | 高可靠，自愈，覆盖广，效率高 | 复杂，成本高，功耗高 | 大型工业、楼宇、农业自动化 |
| 树型 | 分级结构，数据只能向上/下传输 | 配置相对简单，覆盖广 | 路径不灵活，可靠性低 | 较少见，多被网状取代 |
| 混合型 | 以协调器为中心，路由器间形成网状 | 灵活，可靠，平衡成本与性能 | 配置较复杂 | 最常见，现代Zigbee智能家居 |
Zigbee协议通过其灵活的网络层设计，能够支持多种拓扑结构，使其能够从简单的家庭应用到复杂的工业环境，都能找到最合适的解决方案，在实际部署中，星型-网状混合拓扑因其强大的适应性和可靠性而成为主流选择。
