Android 车载技术交流纲要
我们可以将整个技术栈分为以下几个核心部分：

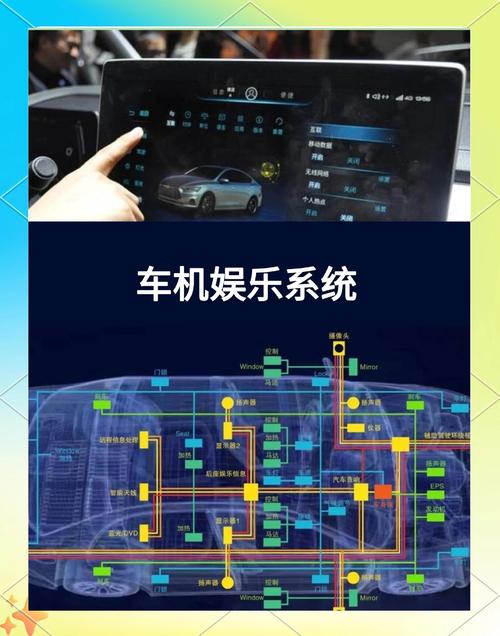

（图片来源网络，侵删）
- 核心平台：Android Automotive OS (AAOS)
- 人机交互：Android Auto (AA)
- 开发与生态：Android for Cars App Library (Car App Library)
- 核心技术挑战与解决方案
- 未来趋势与展望
核心平台：Android Automotive OS (AAOS)
这是直接在车载信息娱乐系统上运行的完整操作系统，类似于手机上的 Android,但经过了深度定制和优化。
1 核心特点
- 完整的 Android 体验： 基于 AOSP (Android Open Source Project)，可以运行原生 Android 应用。
- 深度集成： 与车辆硬件深度耦合，直接访问 CAN 总线，获取车速、转速、油量、胎压等车辆数据。
- 系统级应用： 包含专门为车载环境设计的系统应用，如媒体、导航、电话、设置、气候控制等。
- 安全与稳定： 对系统的稳定性、安全性和启动速度有极高要求。
2 系统架构 (分层)
理解架构是技术交流的基础。
-
硬件层：
- SoC (System on Chip): 高性能应用处理器，负责运行 Android 系统。
- MCU (Microcontroller Unit): 负责车身控制，如车窗、门锁、灯光等，通常通过 CAN/CAN FD 总线与应用处理器通信。
- 传感器： 摄像头、麦克风、GPS、陀螺仪等。
- 显示屏： 仪表盘、中控屏、HUD 等。
-
内核层：

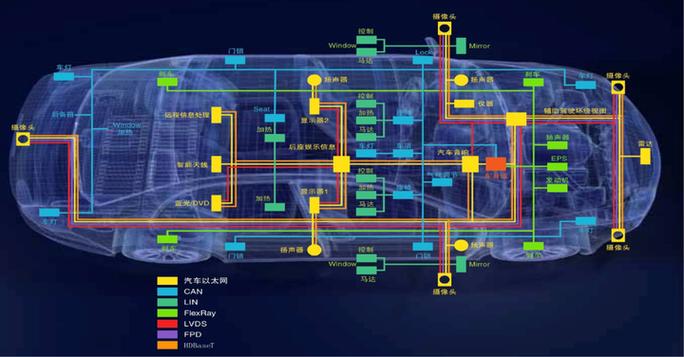

（图片来源网络，侵删）- 使用 Linux 内核，并进行了实时性 和安全性的优化。
- 集成了针对汽车外设的驱动程序，如 GPU、显示控制器、CAN 总线控制器等。
-
系统运行时 & HAL (Hardware Abstraction Layer - 硬件抽象层)：
- Android Runtime: 运行 App 的环境。
- HAL: 这是 Android 架构的精髓，它为上层框架提供了一套标准的硬件访问接口，而下层的具体实现由 OEM（整车厂）提供，这使得 Android 系统可以与不同厂商的硬件解耦。
- 关键 HAL 模块：
android.hardware.automotive.vehicle(VHAL - Vehicle HAL): 最核心的模块，它封装了所有车辆相关的硬件信息，如车速、电池状态、车门状态等，App 通过与 VHAL 交互来获取和设置车辆信息，而不是直接访问 CAN 总线。android.hardware.graphics.composer(HWC): 控制屏幕显示。android.hardware.audio: 音频输入输出管理。
- 关键 HAL 模块：
-
框架层：
- SystemUI: 车载的“桌面”，负责显示状态栏、导航栏、通知中心、快捷设置等。
- CarService: 车载系统的核心服务，负责管理应用生命周期、车辆数据、权限、用户等。
- Media Framework: 强大的媒体播放和音频路由框架，支持多屏、多音频流（如导航语音和音乐同时播放）。
- Location & Connectivity Framework: GPS、蓝牙、Wi-Fi、蜂窝网络管理。
-
应用层：
- 系统应用： 媒体、Google Maps、电话、Google Assistant 等。
- 第三方应用： 通过 Google Play 商店或 OEM 应用商店安装。
3 开发者视角
- 如何获取 AAOS？ OEM 厂商从 Google 获取 AAOS 的 AOSP 代码，然后进行深度定制和适配,最终刷写到自己的硬件上。
- 权限管理： AAOS 有严格的权限模型，应用需要声明
android.hardware.automotive.vehicle权限才能访问 VHAL，用户可以在“设置”中精细控制每个应用的权限。
人机交互：Android Auto (AA)
Android Auto 是一个“投射”模式，将手机上的精选应用“投射”到车载屏幕上。
（图片来源网络，侵删）
1 核心特点
- 手机为核心： App 运行在用户的手机上，利用手机的算力、网络连接和应用生态。
- 投影式显示： 车载屏幕只显示一个优化后的 UI,所有计算都在手机端完成。
- 专注于核心应用： 主要是导航、音乐/播客、通话、消息等。
- 无线连接： 现代车辆大多支持通过 Wi-Fi 和蓝牙进行无线连接。
2 技术实现
- 通信协议： 主要基于 Android Auto Projection Protocol，运行在蓝牙或 TCP/IP (Wi-Fi) 之上。
- UI 渲染：
- 有线连接 (旧方式): 手机通过 USB 将屏幕内容以 H.264 等视频流的形式传输给车机，车机只负责解码和显示，这种方式延迟高,交互性差。
- 无线连接 (新方式): 采用 Android Open Source Project (AOSP) 中的
libaaudio和libmediametrics等技术，手机和车机建立一个基于 AIDL (Android Interface Definition Language) 的双向通信通道，车机只接收 UI 描述指令和位图，然后进行本地渲染，这种方式延迟极低,交互流畅。
开发与生态：Android for Cars App Library (Car App Library)
这是 Google 为开发者提供的一套官方 SDK，用于在 AAOS 和 Android Auto 上开发高质量的车载应用。
1 设计哲学：驾驶安全第一
- 简化 UI： 大字体、大图标、清晰的布局,减少驾驶员分心。
- 有限交互： 减少需要多次点击或复杂手势的操作。
- 语音优先： 支持通过 Google Assistant 进行语音控制。
2 核心组件
-
Car API (
androidx.car.app): 这是 Car App Library 的核心，它提供了一套与平台无关的 API，开发者只需关注业务逻辑，而不用关心应用是运行在 AAOS 还是 Android Auto 上。Session:应用的入口点,管理应用的生命周期。Screen:表示应用中的一个界面，类似 Android 中的Activity。Template:提供了一系列预定义的 UI 模板，如ListTemplate,PaneTemplate,SearchTemplate等，确保 UI 符合车载规范。Action Strip:屏幕底部固定的操作栏，放置最常用的 1-4 个操作按钮。Navigation Template:专为导航应用设计,可显示全屏地图和转向指示。Message API (CarAppExtender`):** 用于安全地向用户显示通知,用户可以通过语音或方向盘按键快速回复。
-
Car Connectivity API (
androidx.car.cluster): 用于在仪表盘上显示信息，开发者可以定义自定义的仪表盘小部件，显示如当前播放歌曲、导航距离等关键信息。
3 开发流程
- 环境搭建： 使用 Android Studio 和最新的 Car App Library 依赖。
- 设计 UI： 使用
Template和Action Strip构建符合规范的界面。 - 实现逻辑： 处理用户交互，调用 Car API 获取车辆信息（如通过
getCarInfoManager()）。 - 测试： 在 Android Studio 的 Car Emulator (模拟器) 中进行快速原型测试，并在真实车机或 Android Auto 连接的手机上进行最终测试。
核心技术挑战与解决方案
1 实时性与性能
- 挑战： 车辆控制对实时性要求极高（如刹车、气囊），而 Android 是一个为通用计算设计的非实时操作系统。
- 解决方案：
- 职责分离： 严格区分“信息娱乐域”（由 AAOS 负责）和“车身控制域”（由高可靠性 MCU 负责），两者通过 CAN/CAN FD 总线通信，VHAL 作为桥梁。
- 优化内核： 对 Linux 内核进行 RT-Preempt 补丁等实时性优化。
- 性能调优： 优化 App 启动速度、UI 渲染流畅度,避免卡顿。
2 安全与可靠性
- 挑战： 汽车是安全攸关系统，软件漏洞可能导致严重后果，系统需要 24/7 稳定运行。
- 解决方案：
- 安全启动： 确保系统从启动到每个组件的每个阶段都经过签名验证,防止恶意软件加载。
- 硬件安全模块： 集成 HSM 来存储密钥、保护敏感数据。
- OTA (Over-The-Air) 更新： 提供安全、可靠的空中升级机制，修复漏洞和更新功能，通常采用 A/B 分区方案,确保更新失败时能回滚到旧系统。
- 应用沙箱： Android 原生的沙箱机制隔离不同应用,防止数据泄露和恶意行为。
3 车内体验
- 挑战： 如何在高速移动、不同光照环境、有限操作空间下提供最佳体验？
- 解决方案：
- 多屏协同： Car App Library 支持同时控制中控屏和仪表盘,将信息合理分配到不同屏幕。
- 语音交互： 深度集成 Google Assistant,实现免手操作。
- 个性化： 支持多用户账户，根据不同驾驶员的偏好（如座椅、空调、常用应用）自动切换设置。
未来趋势与展望
- 数字座舱： Android 不仅是娱乐系统，而是整合仪表、中控、副驾屏、后娱屏、HUD 的统一数字平台，Google 的 Android Automotive OS (AAOS) Cockpit SDK 正是为了这个而生。
- 软件定义汽车： 汽车的功能越来越多地通过软件更新来定义和增强，Android 平台是实现这一愿景的关键基础。
- V2X (Vehicle-to-Everything) 集成： 未来的车载系统将直接与周围环境（车辆、基础设施、行人）通信，Android 平台需要提供低延迟、高可靠的通信能力。
- AI 与机器学习： AI 将用于提供更智能的导航推荐、个性化内容、预测性维护提醒等，Android 的 ML Kit 将在车载场景中发挥更大作用。
- 更强的开放性： 虽然目前主要由 Google 主导，但 AOSP 的开放性为其他科技公司（如华为、百度）基于 Android 打造自己的车载系统提供了可能,形成了多元化的竞争格局。
总结与交流切入点
- 如果你是开发者： 交流的重点可以是 Car App Library 的最佳实践、如何解决 UI/UX 设计 中的痛点、如何利用 VHAL 获取车辆数据、以及在 多屏开发 中遇到的问题。
- 如果你是产品经理或设计师： 可以探讨 车载场景下的用户需求、如何通过 语音和简化交互 提升体验、以及 Android Auto vs. AAOS 在产品策略上的选择。
- 如果你是工程师或技术爱好者： 可以深入讨论 AAOS 的系统架构、VHAL 的设计与实现、车载系统的安全机制、以及 OTA 更新的技术细节。
希望这份详细的梳理能帮助您更好地理解和参与 Android 车载技术的交流！
