发展历程：从宏观到微观，从刚性到柔性
金属网技术的发展可以大致分为以下几个阶段：
（图片来源网络，侵删）
早期阶段：宏观应用与工艺奠基 (19世纪 - 20世纪中叶)

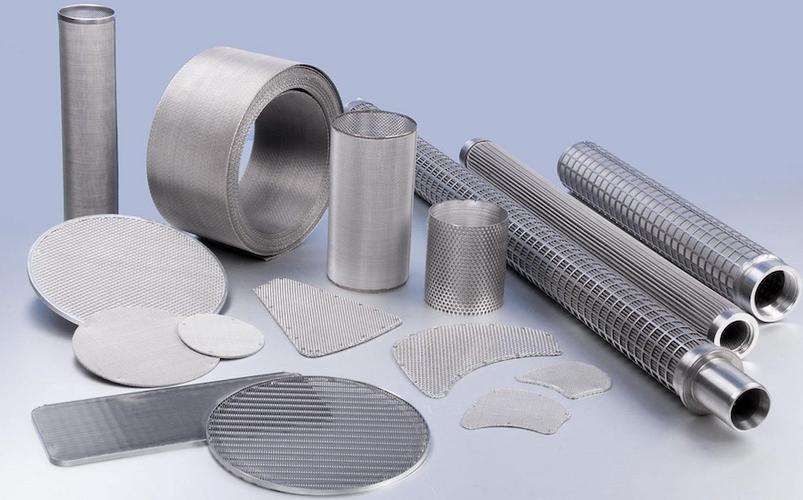

- 形态与应用： 此时的“金属网”主要指宏观的编织网或冲孔网，应用非常基础，如筛网、过滤网、防护网、建筑材料（幕墙、隔音板）等。
- 工艺： 主要采用传统的机械编织、冲压、焊接等工艺。
- 技术意义： 这一阶段奠定了金属网的基本形态和部分应用场景，但与电子技术关联不大。
起步阶段：作为电磁屏蔽材料 (20世纪中叶 - 21世纪初)
- 驱动力： 随着电子设备（如电脑、手机）的普及，电磁干扰问题日益突出，金属网因其良好的导电性和对电磁波的反射/吸收能力，开始被用作电磁屏蔽罩或屏蔽窗。
- 技术特点： 开始出现更精细的金属网，如用于显示屏视窗的金属网格，以替代笨重的金属屏蔽罩，此时的网线宽度仍在微米到毫米级别。
- 核心挑战： 透光率与导电性（方阻）之间的矛盾，金属网线越宽、越密，导电性越好，但会严重遮挡光线，影响显示效果。
快速发展阶段：触摸屏革命与柔性显示的催生 (21世纪初 - 2010年代)
这是金属网技术发展的黄金时期,主要由消费电子驱动。
- 驱动力： 触摸屏的兴起，传统的ITO（氧化铟锡）材料虽然透明，但存在脆性大、成本高（铟资源稀缺）、弯曲易失效等缺点，寻找ITO的替代品成为行业共识。
- 技术突破：
- 激光直写技术： 这是金属网技术走向大规模产业化的关键，通过高能激光在金属薄膜上直接“雕刻”出网状线路，精度高、速度快、成本低，克服了传统光刻蚀刻工艺复杂、良率低的瓶颈。
- 材料创新： 从最初的铜网，发展到银网、镍网等，银的导电性最佳，但成本高且易氧化；铜成本低，但易氧化，需要表面处理或复合其他金属。
- 结构创新： 从简单的正方形网格，发展到六边形网格（蜂巢状）、椭圆形网格等，以优化透光率和导电性的平衡。
- 应用爆发： 金属网透明导电膜成功应用于中大尺寸触摸屏，如ATM机、广告牌、车载导航、会议白板等，一度被认为是ITO最有力的替代者。
成熟与分化阶段：柔性电子与特种应用的拓展 (2010年代至今)
随着柔性显示、可穿戴设备、物联网的兴起，金属网技术进入了新的发展阶段。
- 驱动力： 柔性电子的需求，金属网天然具有柔韧性，其网状结构在弯曲时电流可以通过多条路径绕行，不易断裂，远优于ITO的硬脆特性。
- 技术演进：
- 工艺精细化： 激光直写技术持续进步，线宽可以做到微米甚至亚微米级别，以满足更高分辨率（如VR/AR微显示屏）的需求。
- 复合化与多层化： 为了解决单一金属的缺点，出现了金属网格与纳米银线、石墨烯、导电聚合物等材料的复合方案，结合各自优势，多层金属网结构也被开发出来，用于实现更复杂的电路功能。
- 基底多样化： 从传统的玻璃、PET，拓展到PI（聚酰亚胺）、PEN等耐高温、高韧性的柔性基底，以适应更严苛的制造和使用环境。
- 应用拓展：
- 柔性显示： 作为柔性触摸屏和柔性显示器的驱动电极。
- 可穿戴设备： 用于智能手表、手环的柔性电路、传感器电极。
- 新能源领域： 作为太阳能电池的透明电极，尤其是柔性太阳能电池。
- 加热膜： 制造汽车除霜/除雾膜、智能温控服装、医疗理疗贴等。
- 精密传感器： 制造柔性压力传感器、应变传感器等。
核心技术要素
金属网技术的性能主要由以下几个核心要素决定：
-
材料：
（图片来源网络，侵删）- 铜： 成本低，导电性好，但易氧化，需进行防氧化处理（如镀镍、镀金）。
- 银： 导电性最佳，抗氧化，但成本最高。
- 镍： 硬度高、耐磨、耐腐蚀，常作为保护层或用于特定环境。
- 金： 性能最稳定，但价格昂贵，多用于航空航天等高端领域。
-
结构设计：
- 线宽/线间距： 决定了分辨率和透光率，线宽/间距越小，透光率越高，但制造难度越大，成本越高。
- 网格形状： 六边形网格在同等方阻下通常比正方形网格有更高的透光率。
- 层数： 单层用于导电，多层可用于构建复杂电路。
-
制造工艺：
- 激光直写： 主流工艺，效率高、灵活性好。
- 光刻/蚀刻： 精度极高，但成本高、工序复杂，适用于对精度要求极高的特殊领域。
- 纳米压印： 可实现大规模、低成本的复制生产。
- 印刷技术（如喷墨打印、丝网印刷）： 材料利用率高，适合大面积、图案简单的应用。
-
性能指标：
- 方阻： 衡量导电性的核心指标，单位是Ω/□，方阻越低，导电性越好。
- 透光率： 在特定波长（如550nm可见光）下的透光百分比，方阻和透光率是此消彼长的核心矛盾。
- 雾度： 影响视觉清晰度，越低越好。
- 弯折性能： 能承受多少次弯折以及弯折半径，是柔性应用的关键。
- 稳定性： 包括耐温、耐湿、耐化学腐蚀等长期可靠性。
主要应用领域
| 应用领域 | 具体用途 | 技术优势 |
|---|---|---|
| 消费电子 | 触摸屏、柔性显示屏、OLED/LCD驱动电极、摄像头模组 | 透明导电、柔性、可弯折 |
| 新能源 | 太阳能电池（特别是柔性钙钛矿电池）电极、加热膜 | 高透光、高导电、耐候性 |
| 汽车电子 | 中控大屏、仪表盘、触摸按键、后视镜除雾膜、加热挡风玻璃 | 大尺寸、耐高低温、可靠性 |
| 可穿戴设备 | 智能手表/手环的柔性电路、心率/血氧传感器、健康监测贴片 | 超薄、柔性、生物兼容性 |
| 智能家居 | 智能冰箱门、智能镜子、触摸开关 | 大尺寸、美观、耐用 |
| 医疗健康 | 可穿戴医疗设备、柔性电极片、加热理疗产品 | 柔性舒适、生物安全性 |
| 航空航天与国防 | 隐身技术（雷达吸波材料）、电磁屏蔽、柔性天线 | 轻量化、耐极端环境、高性能 |
未来发展趋势与挑战
趋势：
- 更高性能： 追求“更低的方阻”和“更高的透光率”，同时兼顾更低的成本，以全面替代ITO，甚至在某些高端领域超越ITO。
- 超精细化： 随着Micro-LED、AR/VR等微显示技术的发展，对金属网线宽的要求将进入亚微米甚至纳米级别，制造工艺面临巨大挑战。
- 多功能集成： 金属网将不再仅仅是导电线路，而是集成传感、加热、显示、储能等多种功能于一体，成为“系统级”的柔性平台。
- 新材料与新工艺： 探索新的金属合金或复合材料，结合纳米压印、喷墨打印等新型制造技术，实现大规模、低成本、高良率的生产。
- 智能化与3D集成： 与AI、物联网结合，开发智能感知的皮肤或结构，向3D金属网结构发展，用于电磁屏蔽、热管理、催化等更复杂的场景。
挑战：
- 成本控制： 尽管激光直写降低了成本，但在超精细化和大面积应用上，成本仍高于传统材料，开发更低成本的制造工艺是产业化的关键。
- 良率与一致性： 大面积制造时，如何保证金属网线宽均匀、无缺陷、电学性能一致，仍是技术难点。
- 长期可靠性： 在反复弯折、高低温、湿热等复杂环境下，金属网的导电稳定性和抗疲劳性需要进一步提升。
- 与新型材料的竞争： 金属网面临着来自纳米银线、石墨烯、导电聚合物等新型透明导电材料的激烈竞争，每种材料都有其独特的优缺点，市场格局仍在动态变化中。
金属网技术走过了从宏观到微观、从刚性到柔性的演进之路，它最初是作为传统材料的补充，在电磁屏蔽领域崭露头角；随后在触摸屏革命的浪潮中，成为挑战ITO霸主地位的核心力量；它正站在柔性电子和万物互联的浪潮之巅，向着更高性能、更多功能、更低成本的方向不断迈进，虽然仍面临成本、良率和可靠性等挑战，但凭借其独特的优势，金属网技术必将在未来的科技发展中扮演越来越重要的角色。
