第一部分：OTN技术的原理
什么是OTN？
OTN (Optical Transport Network，光传送网)，顾名思义，是一种在光域上进行信号处理和传送的网络技术，它被设计用来解决传统SDH/SONET网络在超高速率、大容量、长距离和多业务承载方面的瓶颈。
（图片来源网络，侵删）
你可以把OTN理解为“光域上的SDH/SONET”，就像SDH/SONET为电信号提供了标准化的帧结构、开销字节和强大的OAM（操作、管理、维护）能力一样，OTN为光信号提供了类似的标准化“容器”，使得光信号可以被高效、可靠、灵活地传输和管理。
OTN的核心目标与优势
- 大容量与高带宽效率：通过波分复用技术，可以在一根光纤上同时传输多个波长（例如80波、96波甚至更多），每个波长承载高达100G、200G、400G甚至1.6T的信号,总容量巨大。
- 长距离传输：通过前向纠错等先进的编码技术，可以显著提升光信噪比容忍度,实现信号无电中继传输数千公里。
- 透明传输：OTN对客户信号是“透明”的，它可以承载各种类型的业务，如以太网、光纤通道、ATM、PDH等,而无需关心客户信号的具体格式。
- 强大的OAM能力：这是OTN相比传统“裸光纤”或简单WDM的最大优势，它提供了类似SDH的丰富开销字节，能够进行端到端的性能监控、故障定位和管理。

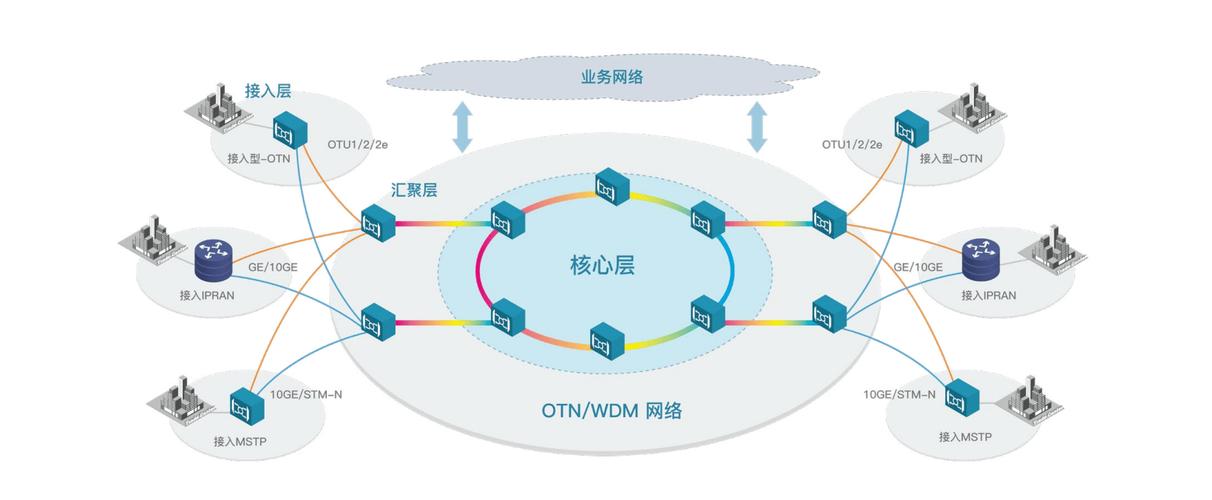

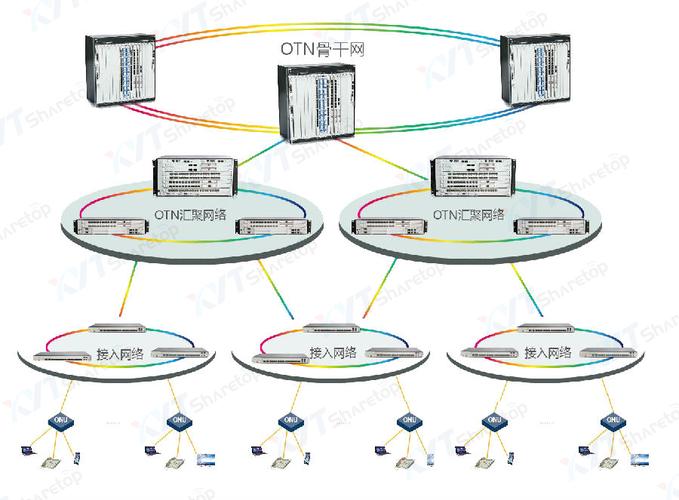

- 强大的组网能力：支持多种拓扑结构，如链型、环型、Mesh，并具备灵活的波长和子波长交叉连接能力,实现业务的灵活调度和保护。
OTN的分层结构
OTN遵循ITU-T G.709标准，其功能模型分为三个层次,自上而下分别是：
- 客户层：需要被承载的业务信号，如100G/400G以太网、10G FC光纤通道、STM-64/256 SDH/SONET等。
- 光通道层：OTN的核心层，它负责为客户信号提供端到端的组网和传送能力，光通道层又可细分为：
- 光通道数据单元：负责将客户信号打包成标准化的OTU帧。
- 光通道传送单元：负责对ODU帧进行 FEC 编码/解码,增强传输性能。
- 光通道：最终在光域上传输的逻辑通道，就是我们常说的“波长”。
- 光传输段层：负责在光纤上光信号的物理传输，包括放大、色散补偿、光功率均衡等。
OTN的关键技术：G.709帧结构
理解OTN原理的关键在于理解其核心的G.709帧结构，这个结构就像一个标准化的集装箱，用于装载和运输客户货物（信号）。
一个OTUk帧（k=1, 2, 3, 4对应不同速率）是一个块状帧，由4080列和4行字节组成,帧周期为125微秒。
（图片来源网络，侵删）
- OTUk开销 (第1行第1-14列)：这部分是“集装箱的标签和说明书”，用于OTUk层的OAM，包括：
- 帧定位开销：用于识别帧的起始位置。
- 维护信号：指示信号质量,如远端缺陷指示。
- 前向纠错：最重要的开销之一，用于纠错,提升传输距离和可靠性。
- 串联连接监控：用于端到端的性能监控。
- ODUk开销 (第2-3行第1-14列)：这部分是“货物清单”，用于ODUk层的OAM。
- 通路踪迹：标识业务的源和目的地。
- 远端缺陷指示 和 远端差错指示：用于向发送端回告接收端的信号状态。
- 通用通信信道：用于带外的管理信息传输。
- OPUk开销 (第4行第1-14列)：这部分是“货物本身的说明书”,用于客户信号适配。
- 净荷区域 (其余所有字节)：这部分就是用来装载客户信号的实际数据。
OTN的复用映射过程：
- 客户信号映射：将客户信号（如以太网帧）通过OPUk适配,填充到净荷区域。
- ODUk封装：在OPUk外层加上ODUk开销，形成ODUk。
- OTUk封装：在ODUk外层加上OTUk开销（特别是FEC），形成最终的OTUk信号。
- 电/光转换：将OTUk电信号调制到特定波长的激光器上,形成光信号在光纤中传输。
第二部分：OTN技术的测试
OTN测试是确保网络性能、可靠性和稳定性的关键环节，测试可以分为三大类：研发/一致性测试、设备出厂测试和网络部署/运维测试，这里我们主要关注后两者,即在实际工作中最常遇到的测试。
测试仪表
进行OTN测试需要专业的光通信仪表,主要包括：
- OTN分析仪：核心仪表，用于发送和接收OTN信号，分析帧结构、开销、误码率等。
- 光谱分析仪：用于分析WDM系统中各波长的光功率、中心频率、信噪比等。
- 光功率计：用于测量绝对光功率。
- PMD/PDL测试仪：用于测量光纤的偏振模色散和偏振相关损耗。
- 光时域反射仪：用于测试光纤链路的长度、损耗、事件点（如熔点、连接器）。
主要测试项目与方法
1 发送端/设备侧测试
主要验证设备发送信号的质量是否符合标准。
（图片来源网络，侵删）
- 中心频率/波长测试
- 目的：确保发射波长在ITU-T规定的栅格范围内,避免信道间串扰。
- 方法：使用光谱分析仪测量每个波长的中心频率，检查其偏差是否在标准容限内（5 GHz或±12.5 GHz）。
- 光功率测试
- 目的：确保每个波长的发送光功率在设备要求的范围内。
- 方法：使用光谱分析仪或光功率计测量每个波长的光功率。
- 眼图测试
- 目的：评估光信号的质量，眼图张开越大，信号质量越好,抗干扰能力越强。
- 方法：使用带光模块的OTN分析仪或高速示波器，接收光信号并显示其眼图，通过分析眼图的高度、宽度、抖动等参数,判断信号质量。
- OTN帧结构/开销测试
- 目的：验证设备正确地封装了客户信号，并生成了符合G.709标准的OTN帧。
- 方法：使用OTN分析仪，接收信号并解码，检查：
- 帧定位：能否正确识别帧头。
- 开销字节：如TCM、TTI、DCN等字节是否被正确写入和读取。
- 误码率：在无业务加载的情况下,误码率应为零。
2 接收端/设备侧测试
主要验证设备接收和解码信号的能力。
- 灵敏度测试
- 目的：测量设备在达到特定误码率（如1e-12）时，所能接收的最小光功率,这是衡量接收机灵敏度的重要指标。
- 方法：使用可调光衰减器，逐步降低输入光功率，同时用OTN分析仪监测误码率，记录误码率首次达到1e-12时的光功率值。
- 过载功率测试
- 目的：测量设备性能开始恶化时的最大输入光功率。
- 方法：与灵敏度测试相反，逐步增加输入光功率，监测误码率,记录误码率开始劣化时的光功率值。
- 抖动容限测试
- 目的：评估设备抵抗输入信号抖动的能力。
- 方法：使用抖动发生器，在输入信号上注入不同频率和幅度的抖动,测量设备能容忍的最大抖动量而不产生误码。
3 传输链路/系统级测试
主要验证整个光链路的性能。
- 光信噪比测试
- 目的：衡量光信号与噪声的比值,是决定传输距离和信号质量的关键参数。
- 方法：使用光谱分析仪，测量信号中心波长的光功率与相邻波长中心之间的噪声光功率的比值，OSNR越高,信号质量越好。
- 误码率/误码秒测试
- 目的：评估链路在真实业务负载下的传输质量。
- 方法：使用OTN分析仪，在OTUk路径上加载PRBS（伪随机二进制序列）或特定业务流量，长时间（如24小时）监测误码率、误码秒、严重误码秒等参数。
- 色散测试
- 目的：光纤的色散效应会导致光脉冲展宽，从而引起码间干扰,增加误码率。
- 方法：使用色散测试仪测量链路的总色散值,确保其在设备可补偿的范围内。
- 保护倒换测试
- 目的：验证网络在主用链路发生故障时，能否自动、快速地切换到备用链路,保障业务不中断。
- 方法：在环网或Mesh网中，手动断开一根光纤或关闭一个光放盘，观察网管系统是否能收到告警，以及业务是否能倒换到保护路径,并测量倒换时间。
| 方面 | 核心要点 |
|---|---|
| 原理 | - 标准化：基于ITU-T G.709标准，为光信号提供类似SDH的帧结构和开销。 - 分层：客户层 -> 光通道层 -> 光传输段层，职责清晰。 - 封装：将客户信号通过OPUk/ODUk/OTUk层层封装，实现透明传输和强大OAM。 - 关键技术：WDM（大容量）、FEC（长距）、TCM（精细监控）。 |
| 测试 | - 仪表：OTN分析仪、光谱仪是核心。 - 发送端：测波长、功率、眼图、帧结构，确保“装货”正确。 - 接收端：测灵敏度、过载功率、抖动容限，确保“卸货”能力强。 - 链路：测OSNR、误码率、色散、保护倒换，确保“运输”过程安全可靠。 |
OTN技术通过其标准化的架构和强大的OAM能力，成为了现代大容量光通信网络的基石，而全面、细致的测试则是确保这张“光之网”能够稳定、高效运行的基石。
