功率电机驱动模块技术是现代工业自动化、新能源汽车、机器人、航空航天等领域的核心支撑技术，其性能直接影响系统的效率、精度、可靠性和动态响应能力，随着电力电子技术、控制理论和半导体材料的快速发展，功率电机驱动模块技术已从简单的分立元件组合演变为高度集成化、智能化、模块化的解决方案，成为推动高端装备制造和绿色能源转型的关键力量。
功率电机驱动模块的核心技术构成
功率电机驱动模块的核心功能是将控制系统的弱电信号转换为驱动电机所需的强电功率,其技术体系涵盖功率拓扑、控制算法、功率器件、保护机制和集成封装等多个维度。
功率拓扑结构设计
功率拓扑是驱动模块的电路骨架,决定了系统的效率和功率密度，常见的拓扑结构包括：

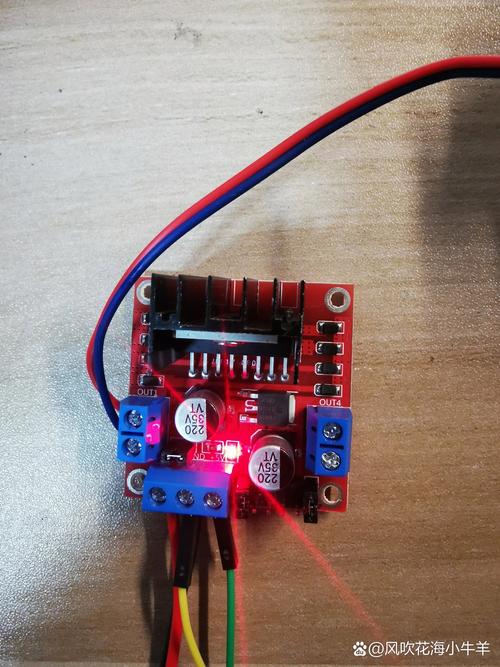

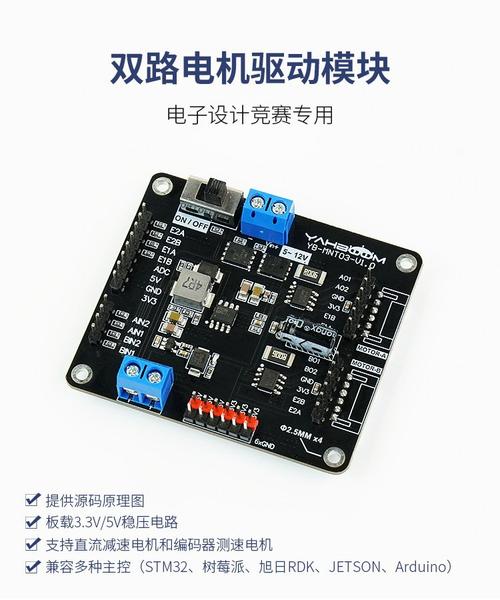

- H桥拓扑：广泛应用于直流电机和永磁同步电机（PMSM）驱动，通过四个功率器件（如MOSFET、IGBT）的桥式结构实现电机的正反转调速，具有控制灵活、动态响应快的特点。
- 三相逆变器拓扑：是交流电机（如异步电机、PMSM）驱动的标准配置，由六个功率器件组成三相桥式电路，通过PWM调制输出三相正弦电压，实现电机的高效运行。
- 多电平拓扑：在中高压大功率场景（如新能源汽车主驱、轨道交通）中，采用三电平（如T型、NPC型）或五电平拓扑，可降低器件电压应力、减少谐波损耗，提升系统效率。
- 谐振拓扑：在高端伺服驱动和快充领域，LLC谐振、移相全桥等拓扑通过软开关技术降低开关损耗，大幅提升功率密度和效率，尤其适合高频化设计。
功率半导体器件的选择与应用
功率器件是驱动模块的“肌肉”，其性能直接决定模块的功率处理能力和工作频率，当前主流器件包括：
- IGBT（绝缘栅双极型晶体管）：在中高功率领域（>50kW）占据主导，具有高耐压、低导通压降的特点，适合工业变频器、新能源汽车电驱系统。
- MOSFET（金属氧化物半导体场效应管）：在中小功率（<50kW）和高频场景（>100kHz）中优势明显，开关速度快、驱动简单，广泛用于伺服驱动、无人机电机控制。
- SiC（碳化硅）和GaN（氮化镓）器件：第三代半导体的代表，具有耐高压、高频率、低损耗的特性，可显著提升系统效率（较Si器件提升5%-10%）和功率密度，是下一代驱动模块的核心技术，SiC MOSFET应用于新能源汽车电驱系统，可使逆变器体积减少30%，续航里程提升5%-8%。
高效控制算法与调制策略
控制算法是驱动模块的“大脑”，决定了电机的运行精度和动态性能，关键技术包括：
- FOC（磁场定向控制）：通过坐标变换实现电机转矩和磁场的解耦控制，具有低速转矩大、调速范围宽、响应快的特点，是永磁同步电机和高性能异步电机的主流控制算法。
- DTC（直接转矩控制）：无需复杂的坐标变换，直接控制转矩和磁链，动态响应更快，但对参数鲁棒性较差，适用于对动态性能要求极高的场景（如电梯、起重机）。
- 高级调制技术：如SVPWM（空间矢量脉宽调制）可提高电压利用率、降低谐波失真；THIPWM（三电平谐波注入PWM）可进一步优化多电平逆变器的输出波形，减少电机损耗和噪声。
智能保护与故障诊断
驱动模块需具备完善的保护机制,确保系统在异常工况下的安全运行，核心保护功能包括：
- 过流保护：通过电流传感器实时监测电流，当过流或短路时快速关断功率器件，防止损坏。
- 过温保护：基于温度传感器（如NTC、热电偶）或结温估算模型，在功率器件或模块温度超过阈值时降额或关断。
- 欠压/过压保护：监测母线电压，防止电压异常导致器件损坏或控制失效。
- 故障诊断与自恢复：通过内置MCU或DSP实现故障记录、诊断码输出，并结合AI算法实现预测性维护，减少停机时间。
集成化与模块化封装技术
集成化是驱动模块的发展趋势,通过将功率器件、驱动电路、控制电路、保护电路等集成到单一封装中，可大幅提升系统的可靠性和功率密度，主流封装技术包括：
- 压接式封装：如IGBT模块的PressFIT封装，通过压力连接实现无焊接散热，适合大功率、高温场景。
- 键合线与覆铜基板封装：如传统IGBT模块的DCB（直接覆铜）基板，通过键合线连接芯片与端子，技术成熟但寄生参数较大。
- 嵌入式功率模块（IPM）：将IGBT、驱动电路、保护电路集成，简化外围设计，适合中小功率应用。
- SiC/GaN功率模块：采用低温烧结银烧结、铜夹连接等先进封装工艺，减少寄生电感，提升高频性能，如英飞凌的FS820R08A6P2B SiC模块。
功率电机驱动模块的关键性能指标
| 指标类别 | 关键参数 | 技术意义 |
|---|---|---|
| 电气性能 | 额定功率/峰值功率 | 决定模块可驱动的电机容量，如新能源汽车电驱模块峰值功率可达300kW以上。 |
| 效率（如η@95%负载） | 衡量能量转换效率，高效率模块可减少发热和能耗，SiC模块效率可达98%以上。 | |
| 功率密度（kW/L） | 单位体积的功率处理能力，集成化设计可提升功率密度，如SiC模块功率密度较Si提升50%。 | |
| 动态性能 | 响应时间（ms级） | 控制算法和硬件带宽的体现，高性能伺服驱动模块响应时间可<1ms。 |
| 转矩脉动率（<5%） | 反映电机运行的平稳性，FOC+高级调制技术可有效降低转矩脉动。 | |
| 可靠性 | 工作温度范围（-40℃~150℃） | 适应严苛工况，汽车级模块需满足AEC-Q101标准。 |
| MTBF（平均无故障时间） | 衡量长期可靠性，工业级模块MTBF通常>10万小时。 | |
| EMI/EMC性能 | 传导/辐射发射限值 | 减少电磁干扰，符合CISPR、EN等标准，需优化PCB布局和滤波设计。 |
技术发展趋势
- 高频化与高功率密度：SiC/GaN器件的普及推动驱动模块向MHz级频率发展，通过提高开关频率减小无源器件体积，功率密度有望突破10kW/L。
- 集成化与“三合一”设计：将电机、逆变器、减速器集成（如电驱总成），减少线束和连接器，提升系统可靠性，在新能源汽车中已广泛应用。
- 智能化与数字化：基于AI的模型预测控制（MPC）、自适应控制算法可优化电机效率；数字孪生技术实现驱动模块的实时状态监测和寿命预测。
- 宽禁带半导体器件的规模化应用：SiC MOSFET在800V高压平台（如新能源汽车快充）中成为主流，GaN器件在中小功率高频驱动（如服务器风扇、无人机）中快速渗透。
- 高可靠性设计与功能安全：符合ISO 26262（汽车功能安全）、IEC 61508（工业安全）标准，通过硬件冗余、安全机制设计满足ASIL-D等级要求。
相关问答FAQs
Q1：为什么SiC功率器件能显著提升电机驱动模块的性能？
A1：SiC（碳化硅）器件相比传统Si（硅）器件具有更宽的禁带宽度、更高的击穿场强和热导率，因此具备以下优势：①高耐压（可达10kV以上），可简化电路拓扑，减少器件串联数量；②低导通压降和高开关频率（>100kHz），降低开关损耗和导通损耗，提升系统效率（5%-10%）；③优异的高温特性（工作温度可达175℃以上），减少散热系统体积，提升功率密度，这些特性使SiC器件成为新能源汽车、轨道交通等高功率密度、高效率场景的首选技术。
Q2：如何选择适合特定应用的功率电机驱动模块？
A2：选择驱动模块需综合考虑以下因素：①功率需求：根据电机额定功率和峰值功率选择模块容量，留20%-30%余量；②应用场景：工业伺服驱动需关注动态响应和精度，新能源汽车需关注效率和功率密度，家电驱动需关注成本和EMI性能；③环境条件：如汽车级需满足-40℃~125℃宽温范围，工业级需考虑防尘防水（IP65以上）；④控制接口：根据上位机信号类型（如模拟量、CAN、EtherCAT）选择模块通信接口；⑤成本预算：SiC/GaN模块性能优越但成本较高，中小功率场景可优先选择Si基IGBT或IPM模块，通过综合评估，可匹配最优的驱动模块方案。
