Intel DPDK 技术概要
什么是 DPDK？

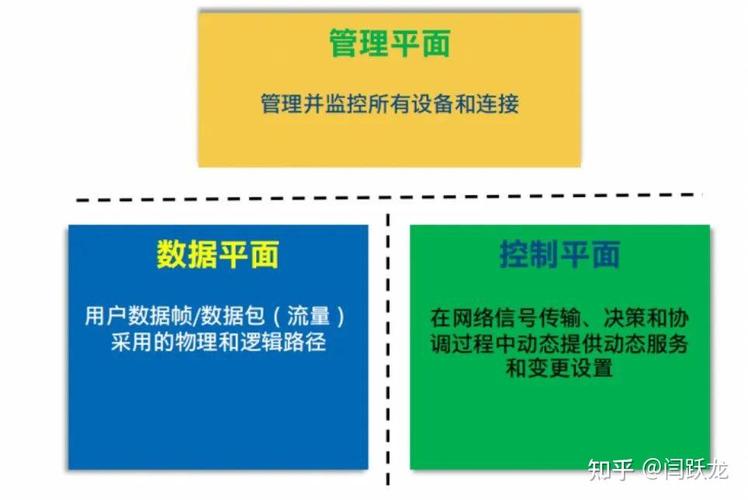

DPDK (Data Plane Development Kit) 并不是一个标准或协议，而是一个用户空间库和驱动程序的集合，它的核心目标是提供一套高性能、可编程的数据平面处理框架，旨在将网络数据包的处理从传统的内核空间迁移到用户空间，从而绕过操作系统内核的网络协议栈。
（图片来源网络，侵删）
核心思想： 传统的网络数据包处理流程是：网卡 -> 内核协议栈 -> 用户空间应用程序，这个过程涉及多次数据拷贝（从内核到用户空间）和上下文切换，带来了巨大的性能开销。
DPDK 的目标是： 网卡 -> DPDK 驱动 -> DPDK 应用程序 (用户空间)
通过这种方式,DPDK 实现了：
- 零拷贝：数据包在用户空间内直接处理，无需在内核和应用之间拷贝。
- 减少上下文切换：应用程序在用户空间直接轮询或中断接收数据包，无需陷入内核。
- CPU 绑定：将处理网络数据包的线程绑定到特定的 CPU 核心上，避免操作系统内核的调度干扰，确保性能稳定。
一句话总结：DPDK 是一个让网络应用“直接”与网卡对话，从而获得极致性能的工具包。
（图片来源网络，侵删）
DPDK 的核心优势
- 极高的性能：通过上述机制，DPDK 能够实现数百万甚至上千万的每秒数据包处理能力。
- 可编程性：开发者可以完全控制数据包的处理逻辑，实现灵活、定制化的网络功能，如软件交换机、防火墙、负载均衡器等。
- 可移植性：虽然由 Intel 主导并优化，但 DPDK 是一个开源项目，支持多种 CPU 架构（x86, ARM, PowerPC）和操作系统（Linux, FreeBSD），以及不同厂商的网卡。
- 丰富的功能库：DPDK 提供了不止于网络数据包收发的库，还包括虚拟化、加密、队列管理等一系列功能模块。

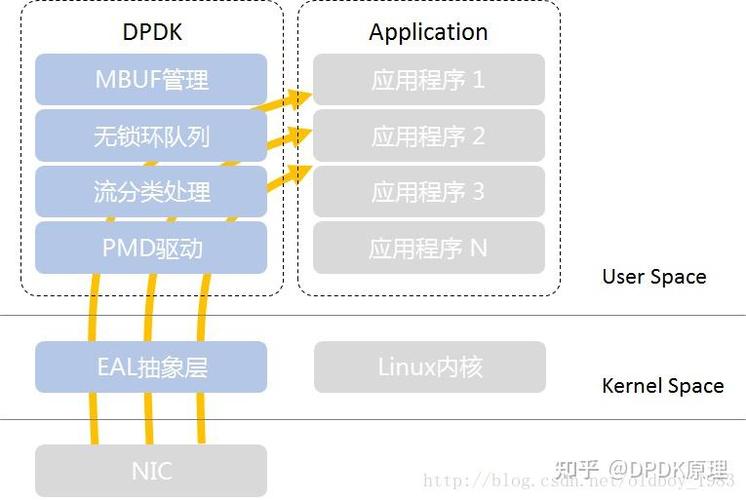

DPDK 的关键技术组件
DPDK 的性能提升依赖于一系列精心设计的底层技术。
| 技术组件 | 描述 | 作用 |
|---|---|---|
| UIO (Userspace I/O) / VFIO | 允许用户空间程序直接访问硬件设备（如网卡的 BAR 空间），而无需内核驱动的复杂介入。 | 硬件访问的基石，它让 DPDK 绕过了内核对硬件的直接控制，使得用户空间程序可以直接操作网卡，VFIO 因其更好的安全性和 IOMMU 支持已成为现代 DPDK 的首选。 |
| Hugepages (大页内存) | 操作系统默认使用 4KB 的小页内存来管理进程内存，DPDK 使用 2MB 或 1GB 的大页来分配其内存池。 | 减少 TLB Miss，TLB（页表缓存）用于虚拟地址到物理地址的转换，使用大页后，一个 TLB 条目可以映射更大的内存区域，极大减少了 TLB Miss 的概率，从而加快内存访问速度。 |
| Poll Mode Driver (PMD, 轮询模式驱动) | DPDK 的网卡驱动程序，它不依赖传统的中断机制，而是在一个 CPU 核上以“忙等待”（Busy-waiting）的方式持续检查网卡接收队列中是否有新数据包。 | 消除中断开销，中断处理会打断 CPU 的正常执行流，上下文切换成本高，PMD 通过轮询，消除了中断延迟，实现了极低的数据包接收延迟，但会占用一个 CPU 核的资源。 |
| CPU Affinity (CPU 亲和性) | 将 DPDK 的核心处理线程（如轮询线程）绑定到固定的 CPU 核心上。 | 提升缓存命中率，当一个线程长期运行在同一个 CPU 核上时，其数据和工作集会留在该 CPU 的 L1/L2 缓存中，避免了缓存失效，提高了处理效率。 |
| Ring Buffers (环形缓冲区) | DPDK 中实现的高效、无锁的生产者-消费者数据结构，用于在不同核心或不同线程之间传递数据包。 | 核心数据交换机制，它是 DPDK 内部组件（如 Poll Mode Driver 和应用程序）之间传递数据包的主要方式，设计精良，避免了锁竞争，性能极高。 |
| Memory Pool (内存池) | DPDK 应用在启动时预先分配一大块内存，并将其组织成一个对象池，每个数据包都从这个池中申请和释放内存。 | 避免动态内存分配，传统的 malloc/free 操作在性能敏感路径上是不可接受的，因为它们可能导致不确定的延迟和内存碎片，内存池提供了快速、可预测的内存分配和释放。 |
DPDK 的核心库与应用
DPDK 不仅仅是一个概念，它提供了丰富的库来支持各种应用场景。
-
核心库:
librte_eal(EAL - Environment Abstraction Layer)：环境抽象层，是所有其他库的基础，负责初始化 DPDK 环境，如 Hugepages 分配、PCI 设备探测、CPU 核心绑定等。librte_ring：实现高性能的环形缓冲区。librte_mbuf：定义了 DPDK 中数据包的内存结构（mbuf）。librte_mempool：实现了内存池管理。librte_pci：提供了 PCI 设备的访问函数。librte_timer：提供高精度的定时器服务。
-
关键应用库:
（图片来源网络，侵删）librte_port：提供数据包的输入/输出接口，简化了数据在不同组件间的流转。librte_table：提供高性能的查找表实现，用于路由、ACL、NAT 等场景。librte_pipeline：提供数据包处理流水线的框架，用于构建复杂的网络功能。librte_crypto：提供加密/解密操作的抽象接口，支持硬件加速（如 Intel QAT）和软件实现。librte_vhost：实现用户空间与虚拟机（通过 VirtIO 协议）之间高效的数据传输，是 V2X（DPDK to VM/VF）通信的关键。
-
著名项目/应用:
- OVS-DPDK：将 DPDK 集成到 Open vSwitch 中，构建高性能的虚拟交换机，广泛用于 NFV 和云数据中心。
- FD.io VPP (Vector Packet Processing)：一个基于 DPDK 的可扩展、可编程的数据平面，采用向量包处理架构，性能极高。
- Suricata：一款高性能的 IDS/IPS，通过 DPDK 插件获得线速检测能力。
- SPDK (Storage Performance Development Kit)：虽然独立于 DPDK，但由 Intel 主导，理念与 DPDK 一致，专注于存储（NVMe）的高性能用户空间处理。
主要应用场景
DPDK 的性能优势使其在以下领域成为关键技术：
-
数据中心与云计算：
- 虚拟交换机：如 OVS-DPDK，为虚拟机提供高性能的网络连接。
- 分布式虚拟路由器：实现跨主机的虚拟网络通信。
- 负载均衡器：如 HAProxy with DPDK，处理海量的入站连接请求。
-
网络功能虚拟化：
将传统的网络设备（如防火墙、DPI、IDS/IPS）以虚拟化形式运行在通用服务器上，DPDK 确保这些 VNFs 能够达到线速处理能力，接近专用硬件的性能。
-
电信领域：
- 5G 核心网与 CUPS (Control and User Plane Separation)：用户面功能网元利用 DPDK 在通用硬件上实现高性能的数据包处理。
- vEPC (虚拟化演进分组核心)：替代传统的专用硬件设备。
-
高性能网络监控与分析：
- 网络包捕获：如 DPDK版的
tcpdump，可以在线速下捕获和分析网络流量。 - DPI (深度包检测)：对流量进行实时、深入的分析，用于安全、流量工程等。
- 网络包捕获：如 DPDK版的
-
智能网卡 / SmartNIC：
DPDK 的架构思想也影响了 SmartNIC 的设计，在 SmartNIC 上运行一个轻量级的 DPDK 环境，将数据包处理的繁重任务从 CPU 卸载到 SmartNIC 上，进一步解放主 CPU。
生态系统与社区
- 开源与治理：DPDK 最初由 Intel 开发，现在由 Linux Foundation 旗下的 LF Networking (LFN) 基金会托管，是一个开放
