大疆无人机的前进原理主要基于其多旋翼布局下的动力系统协同控制,通过调整不同旋翼的转速与推力矢量,实现空中姿态与位置的精确调控,这一过程融合了空气动力学、飞行控制算法与传感器反馈技术,具体可分为动力系统构成、姿态控制机制、位置调整逻辑及飞行控制系统协同四个核心环节。

动力系统构成:多旋翼的动力输出基础
大疆无人机普遍采用四旋翼、六旋翼或八旋翼布局,每个旋翼由无刷电机、螺旋桨及电子调速器(ESC)组成,无刷电机通过改变输入电流的频率和幅值,由ESC精确控制转速,带动螺旋桨旋转产生推力,螺旋桨的设计(如桨叶角度、直径、材质)直接影响推力效率与能耗,例如Phantom系列采用的快拆螺旋桨通过优化桨叶曲面,在高速旋转时既能提供足够升力,又能减少气流干扰,当所有旋翼等速同向旋转时(如四旋翼的“X”型布局,对角旋转向相同),反扭矩相互抵消,无人机可实现稳定悬停;而前进时,则需要通过改变旋翼转速差来调整推力分布。
姿态控制:俯仰与滚转的力学实现
前进动作的第一步是姿态调整,即通过改变无人机的俯仰角(Pitch Angle)使机头下倾,从而产生水平方向的分力,以四旋翼为例,其前进原理如下:
- 俯仰力矩生成:飞行控制器(Flight Controller,简称飞控)根据前进指令,增加后两个旋翼的转速,同时减少前两个旋翼的转速,在“X”型布局中,假设机头朝向1、3号旋翼方向,则降低1、3号旋翼转速,提高2、4号旋翼转速,导致后部推力大于前部,形成绕横轴的俯仰力矩,机头下倾。
- 推力分解:俯仰角形成后,旋翼的总推力(T)可分解为垂直分力(T·cosθ)和水平分力(T·sinθ),垂直分力与重力平衡,维持高度;水平分力则作为前进动力,其大小取决于俯仰角θ的大小(θ越大,水平分力越大,前进加速度越高)。
- 姿态传感器反馈:内置的陀螺仪、加速度计和磁力计实时监测姿态变化,飞控通过PID(比例-积分-微分)算法动态调整旋翼转速差,确保俯仰角稳定在目标值,避免过度倾斜或震荡。
位置调整:前进中的速度与轨迹控制
姿态调整后,无人机在水平分力作用下开始加速前进,但实际飞行中需结合速度反馈与位置修正,实现精确控制:
- 速度控制:通过气压计、GPS及视觉传感器(如DJI的Vision系统)测量当前速度,飞控将实际速度与目标速度比较,通过PID算法进一步微调俯仰角,若目标速度为5m/s,但当前速度仅3m/s,飞控会略微增大俯仰角(如从5°增至8°),增加水平分力,直至达到目标速度后维持俯仰角稳定。
- 悬停与位置保持:在GPS信号良好的环境下,无人机可通过GPS模块获取经纬度信息,结合视觉定位(如室内环境)或超声波传感器,实时修正前进方向,当侧风导致无人机偏离航线时,飞控会通过调整两侧旋翼转速差,产生滚转力矩进行位置补偿,确保沿预定轨迹飞行。
- 极限速度与能耗平衡:前进速度受限于旋翼最大推力与空气阻力,大疆无人机通过优化电机功率曲线(如Mavic 3的电机峰值功率达120W)和螺旋桨气动效率,可实现最高15-20m/s的前进速度(如Air 3的19m/s),但高速飞行会显著增加能耗,因此飞控会自动调整飞行姿态,在速度与续航间取得平衡。
飞行控制系统:多传感器融合与算法优化

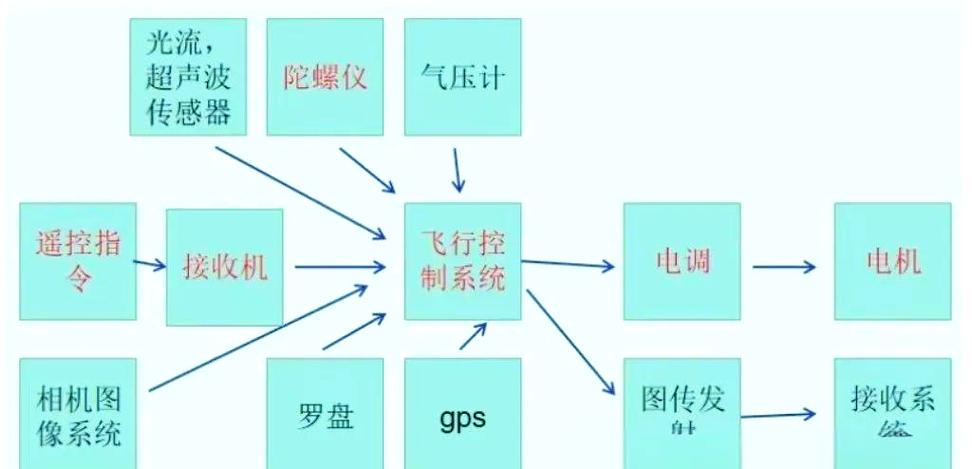

大疆无人机的前进控制依赖于其核心的飞控系统,该系统通过多传感器融合与实时算法运算,实现动力输出的精确分配:

- 传感器融合:陀螺仪(测量角速度)、加速度计(测量线性加速度)、磁力计(测量航向)与气压计(测量高度)数据通过卡尔曼滤波算法融合,消除单一传感器误差;GPS/RTK(实时动态差分)提供厘米级定位精度,视觉系统(如双目视觉)则通过环境特征匹配实现无GPS环境下的定位。
- 控制算法分层:飞控系统采用分层控制架构,上层路径规划模块根据用户指令(如摇杆前推或自动航点飞行)生成目标位置与速度,中层姿态控制模块将目标速度转换为俯仰角指令,底层电机控制模块通过PID算法输出具体PWM(脉冲宽度调制)信号至ESC,调节各旋翼转速。
- 智能飞行辅助:大疆的“FocusTrack”智能跟踪、“ActiveTrack”等技术通过计算机视觉识别目标,自动调整前进方向与速度,实现跟随拍摄;而“避障系统”则通过双目视觉或激光雷达感知障碍物,实时修正前进路径,确保飞行安全。
以下通过表格总结大疆无人机前进过程中的关键参数与控制逻辑:
| 控制环节 | 核心参数 | 传感器/模块 | 控制逻辑 |
|---|---|---|---|
| 动力输出 | 旋翼转速、推力大小 | ESC、无刷电机 | 飞控调整PWM信号,改变电机转速,控制旋翼推力。 |
| 姿态调整 | 俯仰角、滚转角 | 陀螺仪、加速度计 | 通过差速调节旋翼转速,生成俯仰/滚转力矩,实现机头下倾。 |
| 位置控制 | 水平分力、速度、位移 | GPS、视觉定位、气压计 | 根据目标速度调整俯仰角,结合位置反馈修正轨迹,维持预定航线。 |
| 算法优化 | PID参数、传感器融合权重 | 飞控核心算法 | 实时计算误差,动态调整旋翼转速差,实现姿态与位置的稳定控制。 |
相关问答FAQs
Q1:大疆无人机前进时,若一侧电机转速异常,会导致什么后果?如何处理?
A:若一侧电机转速异常(如故障或ESC响应延迟),会导致推力不平衡,无人机向转速较低一侧倾斜并可能失控,飞控系统会触发“失控保护”模式,自动尝试降低飞行速度并返航;若故障持续,无人机会触发紧急降落,用户需定期检查电机与ESC状态,避免异物卡滞或过热导致的异常。
Q2:为什么大疆无人机在强风环境下前进速度会下降?如何提升抗风能力?
A:强风会产生与前进方向相反的空气阻力,抵消部分水平推力,导致实际前进速度降低,飞控需增大俯仰角以维持水平分力,但俯仰角过大会影响稳定性,提升抗风能力可通过选择更大尺寸的螺旋桨(如Mavic 3的9.4英寸桨)、优化电机功率曲线,或启用“风阻模式”(如Phantom 4的“Sport模式”),该模式通过提高电机响应速度和推力输出,增强抗风性能。
