在当前人工智能、高性能计算和图形处理领域，显存技术的突破直接决定了硬件性能的上限，HBM（High Bandwidth Memory，高带宽内存）技术作为解决传统显存带宽瓶颈的关键方案，已成为高端NVIDIA显卡（N卡）的核心竞争力之一，本文将深入解析HBM显存技术的原理、优势及其在N卡中的应用与影响。

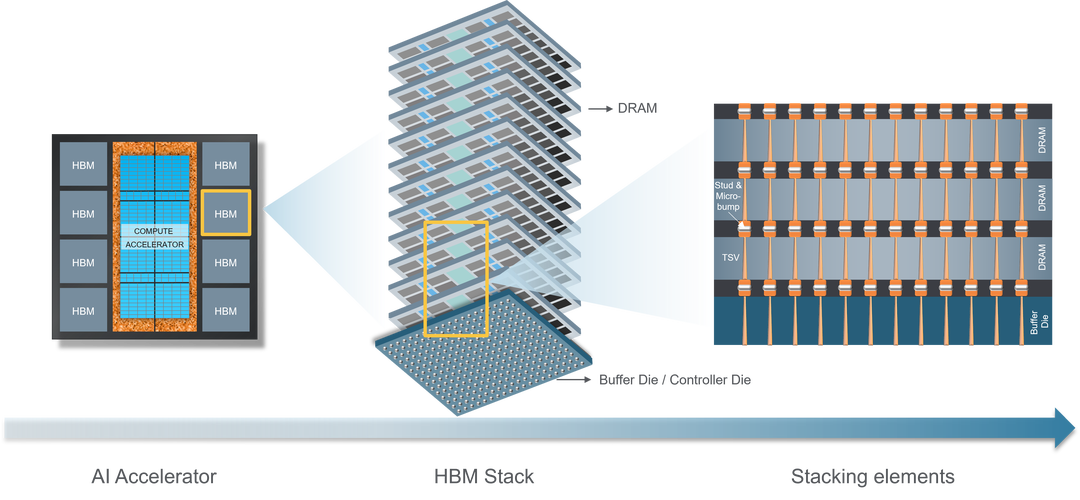

HBM技术通过“堆叠”和“互联”两大创新打破了传统GDDR显存的物理限制，传统GDDR显存采用平面布局，数据传输速度受限于PCB板布线长度和信号干扰，而HBM将多个DRAM芯片垂直堆叠，并通过硅通孔（TSV）技术与基板互联，形成类似“内存条+处理器”的一体化设计，这种3D堆叠方式不仅大幅缩短了数据传输路径，还显著降低了功耗，以HBM2e为例，其带宽可达410GB/s，是同期GDDR6显存（约768GB/s）的1.5倍以上，但功耗却降低约30%，HBM采用宽位宽架构（如1024-bit），通过多个通道并行传输数据，进一步提升了带宽效率，这种“高带宽+低功耗”的特性，使其成为处理大规模数据和复杂计算的理想选择。
对于N卡而言,HBM技术的引入标志着GPU性能进入新阶段，以NVIDIA数据中心级显卡A100为例，其配备40GB HBM2e显存，带宽高达1935GB/s，能够支持大模型训练、科学计算等高负载场景，相比传统GDDR显存，HBM的更大带宽意味着GPU在处理AI推理、实时渲染等任务时，能更快地访问显存中的权重数据和中间结果，减少数据等待时间，提升计算效率，在训练千亿参数大模型时，HBM的高带宽可显著降低数据加载延迟，加速模型收敛速度，HBM的低功耗特性有助于N卡在保持高性能的同时控制散热和能耗，这对于部署在数据中心的服务器尤为重要，可降低运营成本。
HBM技术的应用也面临挑战,首先是成本问题，HBM的制造工艺复杂，堆叠和封装技术要求高，导致其价格远高于GDDR显存，这也是为何HBM多应用于高端N卡（如A100、H100），而消费级显卡（如RTX 40系列）仍以GDDR6/GDDR6X为主，其次是扩展性问题，当前HBM的容量受限于堆叠层数和芯片密度，虽然HBM3已将单颗容量提升至8GB，但与GDDR6的24GB容量相比仍有差距，HBM的维修难度较大，一旦堆叠芯片出现故障，整块显存模块可能无法修复，这对显卡的可靠性提出了更高要求。
随着NVIDIA对AI和高性能计算需求的持续增长,HBM技术将在N卡中扮演更重要的角色，预计HBM3E、HBM4等新一代技术将进一步突破带宽和容量限制，同时通过优化堆叠工艺和降低成本，逐步向消费级市场渗透，NVIDIA可能在下一代RTX显卡中引入HBM技术，以满足8K游戏、光线追踪等高负载场景的需求，HBM与CoWoS（Chip on Wafer on Substrate）等先进封装技术的结合，将进一步提升N卡的集成度和性能，推动AI和图形处理技术的边界。
相关问答FAQs
-
HBM显存相比GDDR显存有哪些核心优势？
HBM的核心优势在于更高的带宽和更低的功耗，通过3D堆叠和宽位宽设计，HBM的带宽可达GDDR的1.5倍以上，同时功耗降低30%左右，HBM的体积更小，适合对空间和散热要求严苛的高性能设备，但缺点是成本高、容量相对较小，目前多用于专业级显卡，而GDDR凭借性价比优势仍占据消费级市场主流。 -
为什么消费级N卡（如RTX 4090）未采用HBM显存？
主要原因在于成本和容量需求，HBM的制造工艺复杂，价格是GDDR的数倍，而消费级显卡对价格敏感，RTX 4090等显卡依赖GDDR6X的大容量（24GB）来满足游戏和高分辨率渲染需求，而当前HBM的单颗容量较低（如HBM3为8GB/颗），难以匹配消费级显卡的大容量要求，未来随着HBM成本下降和容量提升，可能会逐步应用于消费级市场。
