无人机控制装置是实现无人机自主飞行与精准操控的核心系统,其原理图设计涵盖了信号采集、处理、执行及反馈等多个环节，通过硬件与软件的协同工作完成对无人机的稳定控制，以下从功能模块、信号流及核心元件三个方面详细解析其原理。
功能模块构成

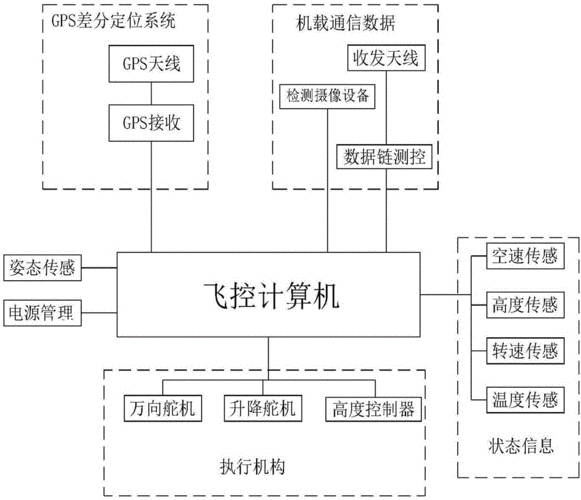

无人机控制装置原理图通常分为五大模块：传感器模块、控制核心模块、无线通信模块、动力驱动模块及电源管理模块，各模块通过电路连接实现数据交互与指令传递。
-
传感器模块
传感器是无人机的“感官系统”，实时采集飞行状态数据，原理图中常见传感器包括：- 陀螺仪：检测机体角速度（俯仰、滚转、偏航），用于姿态稳定控制；
- 加速度计：测量机体加速度，结合陀螺仪数据通过卡尔曼滤波算法解算姿态角；
- 磁力计：提供方向信息，辅助航向定位；
- 气压计：通过大气压变化计算海拔高度，实现定高飞行；
- GNSS模块（GPS/北斗）：接收卫星信号，输出经纬度、速度等位置数据，用于自主导航。
传感器数据通过I²C或SPI总线传输至控制核心，采样频率通常为50-1000Hz，确保实时性。
-
控制核心模块

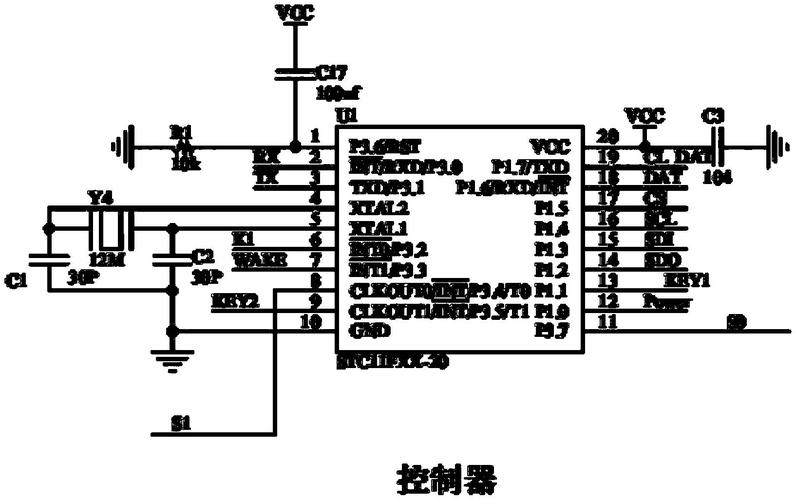

主控制器（MCU，如STM32系列或专用飞控芯片）是系统的“大脑”，负责数据处理与决策，原理图中，MCU接收传感器数据后，通过内置算法（如PID控制、姿态解算、路径规划）生成控制指令，当陀螺仪检测到机体右滚时，MCU立即计算修正量，调整电机转速以恢复平衡，部分高端无人机还会集成协处理器（如DSP），用于复杂算法加速。 -
无线通信模块
该模块实现无人机与地面站的实时通信，原理图中包含：
（图片来源网络，侵删）- 遥控信号接收机：接收地面遥控器发出的PWM/PPM信号，控制飞行模式（手动/自动）、油门、航向等；
- 数传电台：双向传输遥测数据（电池电压、GPS坐标、姿态角）和遥控指令（航点切换、返航触发），通信距离通常为1-10km（取决于功率与天线）。
通信协议常用MAVLink或自定义协议，数据帧校验确保抗干扰能力。
-
动力驱动模块
电机驱动电路是无人机的“肌肉”，原理图中由电子调速器（ESC）和无刷电机组成，MCU输出PWM信号至ESC，ESC根据信号占空比调节电机转速，从而控制旋翼推力，四旋翼无人机的四个电机采用X型或十字型布局，通过差速转速实现升降、前后左右移动及偏航（通过扭力差控制）。 -
电源管理模块
电源模块为整个系统供电，原理图中包含锂电池、电压转换电路（如BEC）及电量监测电路，锂电池电压（如3.7V/22.2V）经降压/升压后为MCU、传感器等模块提供稳定电压（5V/3.3V），电量监测芯片（如MAX17042）实时反馈剩余电量，低电量时触发自动返航。
信号流与控制逻辑

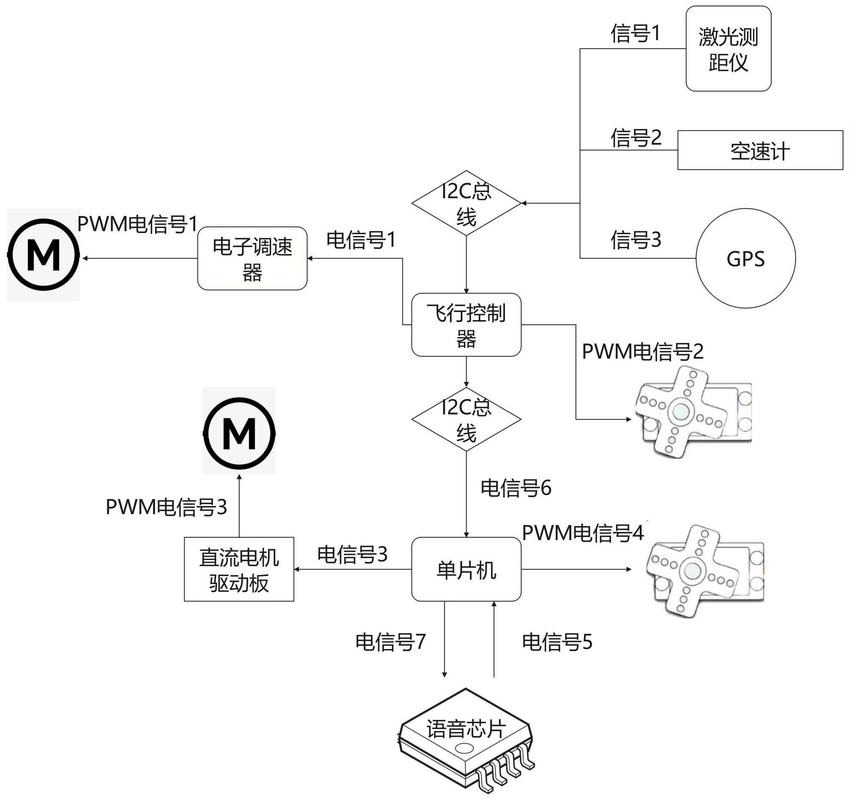

原理图中的信号流遵循“感知-决策-执行-反馈”闭环：
- 数据采集：传感器模块采集姿态、位置、速度等原始数据；
- 数据处理：MCU通过算法融合多传感器数据（如互补滤波融合陀螺仪与加速度计数据），得到当前状态；
- 指令生成：MCU将当前状态与目标状态（如遥控指令或预设航点）比较，通过PID控制器输出控制量；
- 执行驱动：MCU将控制量转换为PWM信号，驱动ESC调节电机转速；
- 反馈修正：传感器持续监测执行后的状态，形成闭环控制，抑制扰动（如阵风）。
核心元件连接关系
以下是原理图中关键元件的典型连接方式（简化表格）：
| 模块 | 核心元件 | 连接接口 | 信号类型 |
|---|---|---|---|
| 传感器模块 | 陀螺仪/加速度计 | I²C/SPI | 数字信号 |
| GNSS模块 | UART/USB | NMEA数据帧 | |
| 控制核心模块 | MCU | GPIO | PWM控制信号 |
| 串口 | UART | 遥测/遥控数据 | |
| 动力驱动模块 | ESC | 三相输出 | 驱动电流 |
| 无刷电机 | ESC接口 | 机械转动 | |
| 电源管理模块 | 锂电池 | 电源输入端 | 直流电压 |
相关问答FAQs
Q1：无人机控制装置中，陀螺仪和加速度计如何协同工作？
A1：陀螺仪和加速度计通过数据融合算法（如互补滤波或卡尔曼滤波）协同工作，陀螺仪可高频测量角速度，但存在积分漂移；加速度计可静态测量重力方向，易受振动干扰，融合算法结合两者优势：以陀螺仪数据为主，加速度计数据为长期参考，解算出高精度、低漂移的姿态角（俯仰、滚转），确保无人机在动态环境中的姿态稳定。
Q2：当无人机信号丢失时，控制装置如何实现自动返航？
A2：信号丢失时，控制装置通过内置的“失控保护”逻辑触发自动返航：①GNSS模块记录最后已知位置（返航点）；②MCU切换至定高、定速模式，控制电机转速使无人机爬升至预设安全高度；③通过航向角传感器或GNSS规划直线轨迹，飞返返航点；④接近返航点后自动降低高度至降落高度，最后缓慢降落，整个过程无需人工干预，依赖传感器数据与预设算法完成。
