全桥变换器的软开关技术是电力电子领域研究的重要方向,旨在通过优化拓扑结构和控制策略，实现开关管在零电压（ZVS）或零电流（ZCS）条件下开通或关断，从而大幅降低开关损耗、电磁干扰（EMI）和器件应力，提高变换器的效率和功率密度，传统硬开关全桥变换器在高频化进程中面临开关损耗与频率的矛盾，而软开关技术的引入为解决这一问题提供了有效途径。

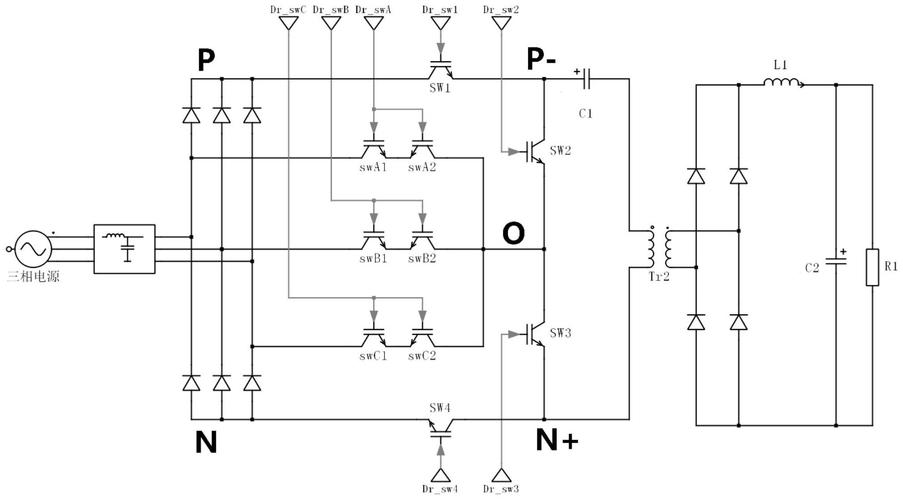

全桥变换器的基本拓扑由四个桥臂开关管（通常为MOSFET或IGBT）组成，通过控制对角开关管的导通时序实现直流到交流的转换，再经整流滤波输出直流电压，在硬开关模式下，开关管在电压或电流不为零时切换，导致开关损耗主要集中在开关过程中，且di/dt和dv/dt较大，产生严重的电磁干扰，软开关技术通过引入谐振环节，利用电感和电容的谐振特性，为开关管创造零电压或零电流切换条件，可分为零电压开关（ZVS）和零电流开关（ZCS）两大类，其中ZVS因更符合功率器件的开关特性（器件关断后电压上升较慢）而应用更为广泛。
ZVS全桥变换器的典型实现方式包括移相控制ZVS（Phase-Shifted ZVS Full-Bridge, PS-ZVS FB）和辅助谐振支路辅助的ZVS技术，PS-ZVS FB通过利用变压器的漏感和开关管的结电容作为谐振元件，通过移相控制实现对角开关管的导通时间差，使超前臂开关管在输出滤波电感电流与变压器原边电流共同作用下实现ZVS，滞后臂开关管则依赖负载电流和能量传递实现ZVS，该拓扑结构简单，无需额外辅助开关，但在轻载时，谐振能量不足，可能导致ZVS失败，尤其是在滞后臂开关管上更为明显，为解决轻载ZVS问题，可采用辅助谐振极（Auxiliary Resonant Pole, ARP）或辅助谐振支路（Auxiliary Resonant Commutation Circuit, ARCC）技术，通过在主电路中增加辅助开关和谐振元件，在轻载时提供额外的谐振能量，确保全负载范围内的ZVS实现，在滞后臂并联辅助谐振网络，通过辅助开关的短时导通，为滞后臂开关管创造ZVS条件，但会增加控制复杂性和成本。
除了ZVS,ZCS技术通过在开关管关断前使其电流自然降至零，从而消除关断损耗，ZCS全桥变换器通常在变压器原边串联谐振电感，通过控制开关管的导通时序，使开关管电流在自然过零时关断，ZCS的优势在于实现简单，且能消除关断损耗，但存在导通损耗（因开关管导通时存在电流）和二极管反向恢复问题，且对负载变化较为敏感，因此在全桥变换器中应用相对较少。
软开关技术的性能提升可通过下表对比体现：
| 性能指标 | 硬开关全桥变换器 | 软开关全桥变换器（ZVS） |
|---|---|---|
| 开关损耗 | 高（与频率成正比） | 低（降低50%-80%） |
| 电磁干扰（EMI） | 严重 | 显著降低 |
| 器件应力 | 高 | 低（电压/电流应力减小） |
| 功率密度 | 低（受限于散热） | 高（可提高工作频率） |
| 控制复杂度 | 简单 | 较复杂（需谐振控制） |
| 轻载性能 | 无ZVS问题 | 可能存在ZVS失败（需优化） |
在实际应用中,软开关技术的实现需综合考虑拓扑选择、控制策略和谐振参数设计，PS-ZVS FB因其结构简单、效率高，在中大功率场合（如通信电源、新能源并网逆变器）得到广泛应用；而辅助谐振支路技术则适用于对轻载性能要求较高的场景，软开关技术的高频化特性（工作频率可达100kHz以上）可减小变压器和滤波电感的体积，但需关注高频下的磁芯损耗、寄生参数影响以及驱动电路的设计。
尽管软开关技术优势显著,但仍面临挑战：如谐振元件的损耗（尤其是高频下的电感、电容损耗）、辅助电路带来的成本增加、控制算法的复杂性（如移相控制中的死区优化、轻载ZVS维持策略）等，未来研究可聚焦于宽负载范围ZVS实现方法、高频化下的损耗优化、数字控制技术的应用（如基于FPGA的实时谐振控制）以及集成化设计（如将谐振元件与功率器件集成）。
相关问答FAQs：
-
问：软开关全桥变换器与硬开关相比，效率提升的具体表现如何？
答：软开关全桥变换器通过实现ZVS或ZCS，可显著降低开关损耗，在典型应用中，硬开关变换器的开关损耗占总损耗的30%-50%，而采用ZVS技术后，开关损耗可降低50%-80%，整体效率在满载时可提升5%-10%，尤其在轻载和高频条件下，效率优势更为明显，一款1kW的全桥变换器，硬开关效率约90%，而ZVS版本效率可达95%以上。
（图片来源网络，侵删） -
问：软开关技术中，移相控制ZVS全桥变换器为何在轻载时会出现ZVS失败？如何解决？
答：移相控制ZVS全桥变换器的ZVS实现依赖于谐振能量（主要由变压器漏感和开关管结电容提供），在轻载时，原边电流减小，谐振能量不足以给开关管结电容充电/放电至ZVS所需电压，导致超前臂或滞后臂开关管无法实现零电压开通，解决方法包括：优化变压器漏感设计（适当增加漏感，但需权衡效率）；增加辅助谐振支路（如辅助开关和电容），在轻载时提供额外谐振能量；采用自适应控制策略，根据负载调整移相角或引入脉冲频率调制（PFM）维持谐振能量。
