ar hud技术原理是通过增强现实（ar）技术与抬头显示（hud）系统结合，将导航、车速等关键信息以虚拟影像形式投射到驾驶员前方的挡风玻璃或专用透明显示屏上，实现信息与真实道路环境的融合显示，其核心在于解决传统hud信息显示单一、位置固定的问题，通过光学、计算机视觉和图形渲染等技术，让虚拟信息与实际道路场景精准叠加，提升驾驶安全性和交互体验。
系统架构与核心组件
ar hud系统主要由感知层、计算层、显示层三部分构成，各组件协同完成信息采集、处理与呈现。
| 组件类别 | 核心模块 | 功能描述 |
|---|---|---|
| 感知层 | 摄像头模块 | 包括前置广角摄像头、红外摄像头等，采集前方道路环境图像、车道线、交通标志等信息，为虚拟信息定位提供环境基准。 |
| 惯性测量单元（imu） | 实时监测车辆姿态（加速度、角速度）、方向盘转角等数据，补偿车辆运动导致的显示偏移。 | |
| 车辆传感器接口 | 接收车速、转速、转向角、档位等车辆状态数据，作为信息显示的基础输入。 | |
| 计算层 | ar算法处理单元 | 基于计算机视觉技术（如slam同步定位与地图构建、目标检测），融合摄像头与imu数据，计算虚拟信息在真实环境中的空间位置与透视关系。 |
| 图形渲染引擎 | 将导航指引、车速报警等信息转化为符合透视效果的3D虚拟图像，确保与道路环境比例一致。 | |
| 坐标标定系统 | 通过标定确定摄像头、显示屏与车辆坐标系的映射关系，确保虚拟信息与实际物体位置精准对齐。 | |
| 显示层 | 光学成像模块 | 包括投影单元（如lcos、micro-led或激光投影器）和组合光学镜片（反射镜、衍射光栅等），将虚拟影像投射至挡风玻璃或专用透明屏。 |
| 挡风玻璃/透明显示屏 | 作为信息显示介质，挡风玻璃需通过镀膜提升透光率与反射率，专用透明屏则集成显示功能，减少环境光干扰。 |
关键技术实现路径
环境感知与空间定位
ar hud的“增强”依赖于对真实环境的精准理解，感知层通过摄像头采集前方道路图像，结合slam算法实时构建环境点云地图，识别车道线、路沿、交通标志等关键元素，imu传感器以高频数据输出车辆的姿态变化（如加速、刹车、转弯），通过卡尔曼滤波算法融合视觉与惯性数据，解决单一传感器在动态场景下的漂移问题，确保虚拟信息锚点的稳定性，当车辆转弯时，imu实时补偿角度变化，使导航箭头始终指向实际车道方向。
虚拟信息透视渲染
为让虚拟影像与真实场景自然融合,图形渲染引擎需解决“透视一致性”问题，通过标定系统建立摄像头坐标系、车辆坐标系与显示坐标系的转换模型：摄像头坐标系用于描述环境物体位置，车辆坐标系整合车速、航向等信息，显示坐标系则确定虚拟影像在挡风玻璃上的投射位置，随后，基于透视投影原理，将虚拟信息（如导航箭头、距离提示）按照真实物体的远近比例渲染，近大远小，并叠加阴影、渐变等效果，提升立体感，显示前方100米处的转弯提示时，箭头大小与实际车道宽度比例一致，且随车辆靠近逐渐放大。

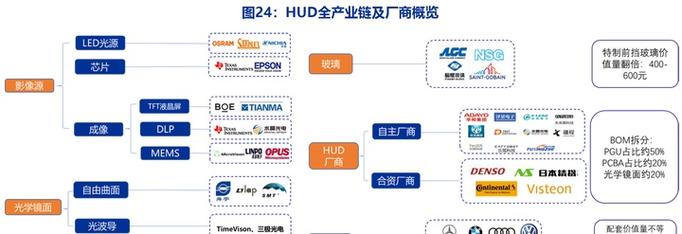

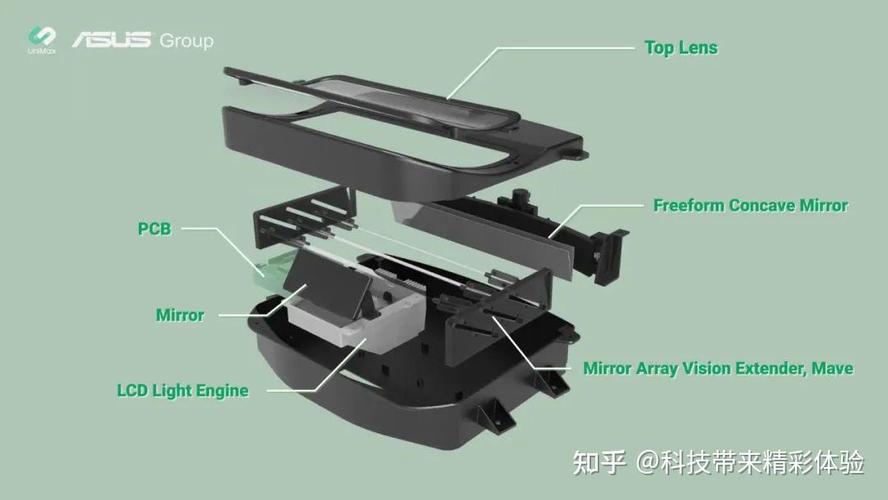

光学显示与成像优化
ar hud的光学系统需平衡“亮度”“清晰度”与“体积”三大矛盾，主流方案采用“离轴式”或“反射式”光学路径：投影单元发出的光线经反射镜反射至挡风玻璃，再通过挡风玻璃表面特殊镀膜（部分反射/部分透射）将影像呈现给驾驶员，为提升环境光下的可见度，投影光源需高亮度（gt;10000 cd/m²），同时采用动态亮度调节技术，根据外界光线强度自动调整，光学镜片需通过自由曲面设计校正畸变，确保边缘区域图像清晰，避免驾驶员视觉疲劳。
实时性与同步控制
ar hud对信息延迟要求极高（需<100ms），否则易导致驾驶员视觉混淆，系统通过“硬实时+软实时”双重保障：硬实时部分由imu与车辆传感器直接驱动，即时响应车速、转向等高频变化；软实时部分由gpu并行处理图像渲染与算法计算，通过帧同步技术确保虚拟信息与摄像头画面的刷新率一致（通常30-60fps），当车辆突然加速时，车速数字需在50ms内更新，避免与实际车速脱节。
应用场景与交互逻辑
ar hud的核心价值在于“信息场景化”，通过精准的位置提示与动态交互降低认知负荷，典型应用包括：
- 导航指引：在真实道路上叠加动态箭头、路径线，实时显示“前方200米右转”，并与车道线精准对齐；
- 安全预警：当与前车距离过近时，在对应车辆位置显示红色预警框，配合距离数字提示；
- 状态信息：以半透明形式显示车速、续航、ADAS状态（如自适应巡航激活提示），避免遮挡重要视野；
- 场景化服务：结合高精地图，在特定场景（如加油站、停车场）显示入口标识或空位引导。
相关问答FAQs
Q1：ar hud与传统hud的主要区别是什么？
A：传统hud将车速、转速等信息以2D字符形式投射在挡风玻璃上，位置固定且与真实环境无关联；ar hud通过ar技术将虚拟信息（如导航箭头）与真实道路场景融合，支持3D透视渲染，可根据车辆动态调整位置和大小，实现“所见即所得”的信息呈现，减少驾驶员视线转移，提升安全性。
Q2：ar hud在强光环境下显示效果会受影响吗？
A：强光环境下，ar hud的显示效果会受一定影响，但可通过技术优化改善，采用高亮度投影光源（如激光光源）和抗反射镀膜的挡风玻璃，提升对比度；通过环境光传感器实时监测外界亮度，动态调整虚拟信息的亮度、颜色饱和度及对比度，确保在强光下仍清晰可见，部分高端车型还配备局部遮光技术，减少挡风玻璃反光干扰。
