AMOLED（Active-Matrix Organic Light-Emitting Diode）作为当前显示技术领域的尖端代表，其卓越的显示性能和独特的结构设计使其在智能手机、电视、可穿戴设备等领域得到广泛应用，AMOLED技术的核心优势在于自发光特性、高对比度、快速响应以及柔性可弯曲等特性，而这些性能的实现离不开多项关键技术的支撑，以下将详细解析AMOLED显示技术的核心组成部分及其关键技术细节。
AMOLED的基本结构与工作原理
AMOLED显示面板采用主动矩阵驱动方式,其基本结构包括多层功能薄膜：从下到上依次为基板（如玻璃或柔性塑料）、薄膜晶体管（TFT）背板、阳极、空穴注入层（HIL）、空穴传输层（HTL）、发光层（EML）、电子传输层（ETL）、电子注入层（EIL）、阴极，以及封装层，TFT背板是AMOLED的核心驱动单元，负责控制每个像素点的独立发光；发光层则采用有机材料，在电场作用下空穴与电子复合并产生光子，从而实现自发光显示。
与传统的LCD（液晶显示）不同，AMOLED无需背光模组，每个像素点可独立控制亮度和颜色，因此具有更高的对比度（接近无限）、更快的响应速度（微秒级）以及更低的功耗（显示黑色时像素不发光），这些特性使其在动态画面显示和节能方面具有显著优势。
AMOLED的核心关键技术

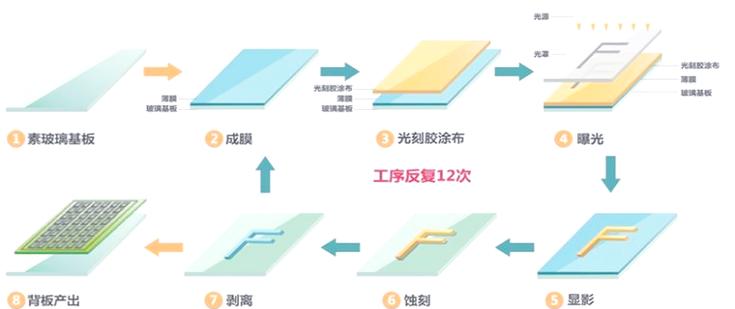

薄膜晶体管（TFT）背板技术
TFT背板是AMOLED显示器的“大脑”，负责控制每个像素点的电流通断，从而实现精准的灰度调节和图像显示，目前主流的TFT技术包括非晶硅（a-Si）、低温多晶硅（LTPS）、氧化物半导体（如IGZO）和有机半导体（OTFT）等，其性能直接影响AMOLED的分辨率、刷新率、寿命和显示均匀性。
- 非晶硅（a-Si）TFT：技术成熟、成本低，但电子迁移率较低（约0.5 cm²/V·s），适合低分辨率、小尺寸面板，如智能手表等。
- 低温多晶硅（LTPS）TFT：电子迁移率较高（约50-100 cm²/V·s），驱动能力强，适合高分辨率、高刷新率面板（如手机屏幕），但工艺复杂、成本较高。
- 氧化物半导体（IGZO）TFT：平衡了性能与成本，电子迁移率介于a-Si和LTPS之间（约5-15 cm²/V·s），且具备较好的均匀性和稳定性，是目前中高端AMOLED面板的主流选择。
下表对比了不同TFT技术的性能特点：
| TFT类型 | 电子迁移率（cm²/V·s） | 成本 | 分辨率支持 | 主要应用 |
|-------------|---------------------------|----------|----------------|--------------|
| 非晶硅（a-Si） | 0.5-1.0 | 低 | 中低（<1080P） | 低端智能手表、小尺寸面板 |
| 低温多晶硅（LTPS） | 50-100 | 高 | 高（4K及以上） | 高端手机、VR设备 |
| 氧化物（IGZO） | 5-15 | 中高 | 中高（2K-4K） | 中高端手机、平板电脑 |
有机发光材料技术
发光层是AMOLED的核心,其性能取决于有机发光材料的效率、色纯度和寿命，根据发光材料的不同，AMOLED可分为小分子AMOLED（蒸镀工艺）和高分子AMOLED（OLED，喷墨打印工艺）。
- 小分子发光材料：通过真空蒸镀技术沉积在基板上，可实现红、绿、蓝（RGB）三色发光，材料发光效率高（>20 cd/A），色域广（>100% NTSC），但蒸镀工艺精度要求高，材料利用率低（<20%）。

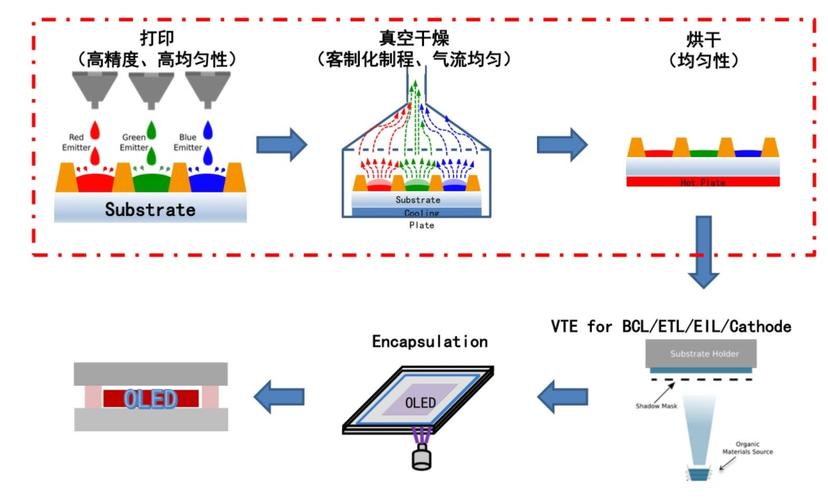

- 高分子发光材料：采用溶液法（如喷墨打印）制备，成本较低，适合大尺寸面板，但效率和寿命目前仍低于小分子材料，主要应用于电视等显示领域。
发光材料的关键指标包括外量子效率（EQE）、启亮电压和寿命，红色和绿色发光材料的寿命已达到数万小时，但蓝色发光材料因能级较高，寿命仍较短（约1-2万小时），这也是AMOLED技术面临的主要挑战之一。
蒸镀与封装技术
- 精密金属掩膜板（FMM）蒸镀技术：AMOLED的RGB像素点需要通过蒸镀工艺精确沉积，FMM作为“模板”，其精度直接影响像素的排列和显示效果，随着分辨率提升（如4K以上），FMM的微孔尺寸需缩小至5-10 μm，这对材料加工和对位精度提出了极高要求，三星和LG等厂商已采用“超级FMM”技术，支持8K分辨率AMOLED面板的量产。
- 柔性封装技术：AMOLED的有机材料易受水分和氧气影响导致性能衰减，因此封装技术至关重要，传统玻璃封装无法实现柔性显示，需采用薄膜封装（TFE），即在发光层上交替沉积无机层（如Al₂O₃、SiNₓ）和有机层，形成致密的阻隔膜，柔性封装需兼顾阻隔性能、弯曲耐久性和成本，目前主流厂商已实现可弯曲半径小于3 mm的封装技术，支持折叠屏手机等应用。
驱动与补偿技术
由于AMOLED的有机发光材料存在效率衰减和特性不均的问题,驱动电路需具备像素补偿功能，以避免图像残影和亮度不均，常见的补偿技术包括：
- 电压编程+补偿（V+comp）：通过TFT存储电容暂存补偿电压，提高灰度准确性；
- 电流编程+反馈（I+feedback）：实时检测像素电流并调整驱动电压，实现更精确的亮度控制；
- 自适应补偿算法：通过传感器监测屏幕老化情况，动态调整各像素的驱动电流，延长显示寿命。
AMOLED的驱动IC需支持高刷新率（如120Hz、144Hz）和高色深（10bit、12bit），以满足HDR（高动态范围）和广色域显示需求。
AMOLED技术的挑战与发展趋势
尽管AMOLED技术已取得显著进展,但仍面临以下挑战：
- 蓝色发光材料寿命：蓝光材料因能量较高，衰减速度快，影响AMOLED的整体寿命；
- 成本控制：高精度蒸镀和柔性封装工艺导致AMOLED面板成本高于LCD，尤其在大尺寸领域；
- 功耗问题：虽然AMOLED显示黑色时功耗低，但在显示高亮度白色画面时，功耗可能高于LCD。
未来发展趋势包括：

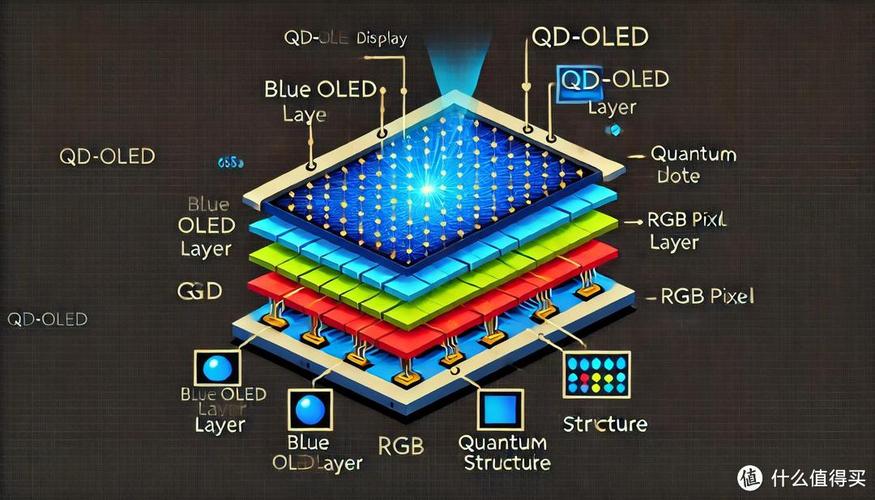

- QLED与AMOLED融合：通过量子点材料提升色域和效率，实现更鲜艳的显示效果；
- Micro LED技术：将微米级LED芯片与AMOLED驱动技术结合，兼具高亮度、长寿命和自发光特性，是下一代显示技术的竞争方向；
- 柔性与可折叠技术升级：通过更薄基板、更柔性封装和铰链设计，实现可卷曲、可折叠的显示设备。
相关问答FAQs
Q1：AMOLED与LCD的功耗差异如何？
A：AMOLED的功耗与显示内容密切相关，在显示黑色或深色画面时，AMOLED像素不发光，功耗显著低于LCD（LCD需背光模组持续点亮）；但在显示高亮度白色画面时，AMOLED的功耗可能略高于LCD，AMOLED的局部调光技术可进一步降低功耗，尤其适合观看暗场内容较多的视频或图像。
Q2：AMOLED屏幕的“烧屏”问题如何解决？
A：“烧屏”是AMOLED因长时间显示静态图像导致的像素老化不均问题，解决方案包括：①厂商通过像素补偿算法动态调整电流，减缓老化；②用户启用自动亮度调节、避免长时间显示静态图像（如时间、图标）；③采用“像素位移”技术，定期微调像素位置，减少局部像素持续发光，目前高端AMOLED面板的寿命已提升至数万小时，正常使用下“烧屏”风险已大幅降低。
