核心概念
项目的核心是“闭环反馈控制”系统，这个系统包含三个主要部分：

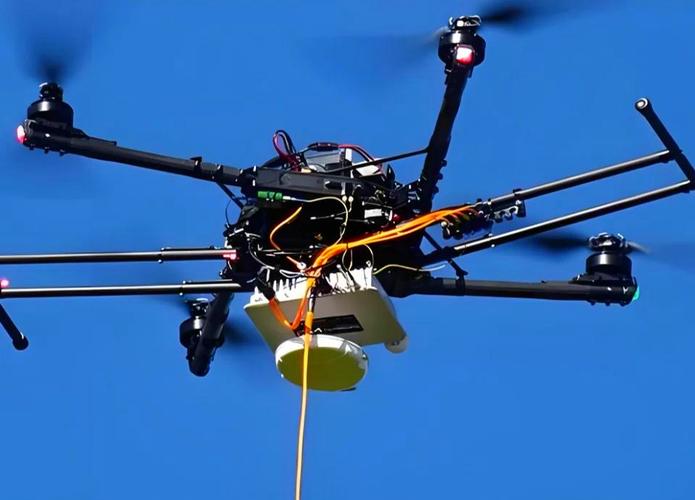

（图片来源网络，侵删）
- 传感器: 用来获取无人机当前位置的信息，这是最关键的一步，决定了跟踪的精度和方式。
- 控制器: Arduino微处理器，它接收传感器的数据，与目标位置（例如画面中心）进行比较，计算出误差，然后发出控制指令。
- 执行器: 负责移动平台的电机、云台舵机等，它们接收Arduino的指令，进行物理移动，以减小误差。
工作流程图：
无人机飞过 → 传感器检测无人机位置 → 控制器计算误差 → 控制器发送指令 → 执行器移动平台 → 无人机再次出现在视野中心 → 循环...
基于视觉的跟踪 (最常用，精度较高)
这是最主流和直观的方法,类似于人脸识别或球类跟踪。
所需硬件
-
核心控制器:
- Arduino Uno/Nano: 适合初学者，但处理能力有限。
- Arduino Mega: 拥有更多内存和IO口，适合处理更复杂的图像数据。
- ESP32: 强烈推荐！ 它自带Wi-Fi和蓝牙，以及双核处理器，可以轻松运行摄像头和Wi-Fi通信，性能远超传统Arduino。
-
视觉传感器:

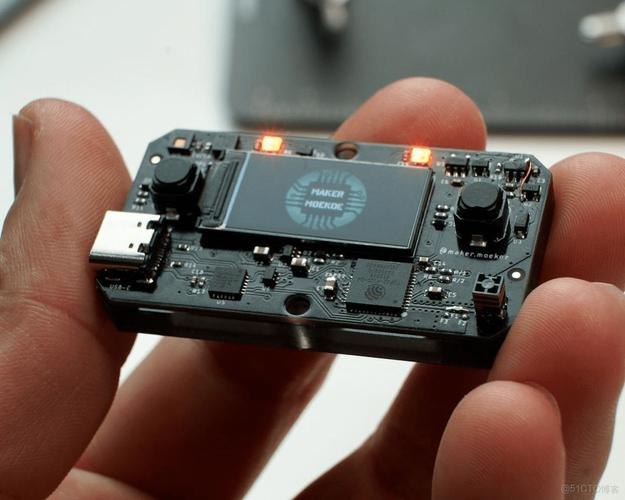

（图片来源网络，侵删）- OV7670 摄像头模块: 价格便宜，但分辨率低（VGA），且需要大量的内存缓存，对Arduino是巨大挑战。
- ESP32-CAM 模块: 最佳选择！ 它将ESP32和摄像头（通常是OV2640或更高分辨率）集成在一起，专为这类视觉项目设计，它可以独立完成图像捕捉、处理和部分识别工作。
-
移动平台:
- 底盘: 可以是现成的智能小车底盘，或自己3D打印/制作。
- 电机: 通常使用TT马达（带减速箱的直流电机）。
- 电机驱动: L298N 或 TB6612FNG 模块，用于控制电机的正反转和速度。
- 转向机构:
- 差速转向: 通过控制左右轮的速度差来实现转向（如大多数智能小车），适合360度范围内跟踪。
- 舵机转向: 前轮或后轮由舵机控制方向，后轮为驱动轮，转向角度有限，但结构简单。
-
云台 (可选但推荐):
- 如果平台不移动,或者为了更灵活的跟踪，可以添加一个由两个舵机组成的云台（一个控制俯仰/上下，一个控制水平/左右），将摄像头安装在上面，这样平台本身可以不动，只靠云台转动来跟踪。
软件与逻辑 (以ESP32-CAM为例)
-
开发环境: Arduino IDE，并安装ESP32的相关开发板管理包。
-
核心库:
（图片来源网络，侵删）esp_camera.h: ESP32官方库，用于控制摄像头。OpenCV for Arduino或TensorFlow Lite for Microcontrollers: 对于ESP32来说，直接运行完整的OpenCV太重了，通常采用简化的颜色跟踪或形状跟踪算法。ArduinoJson: 如果需要通过网络传输数据，这个库非常有用。
-
跟踪算法 (颜色跟踪是入门首选):
- 原理: 给无人机安装一个高对比度、独特的颜色标记（如一个鲜艳的红色或绿色圆环），摄像头捕捉画面后，算法会遍历所有像素，找出符合目标颜色范围的区域。
- 步骤:
a. 图像捕捉: 摄像头获取一帧图像。
b. 颜色阈值化: 将图像转换为HSV色彩空间，然后设定一个颜色范围（红色的H范围是0-10和170-180，S和V范围较高），将所有在这个范围内的像素点设为白色，其他设为黑色，这样就得到了一个二值化的黑白图像，目标无人机区域是白色斑点。
c. 寻找质心: 遍历这个黑白图像，计算所有白色像素点的平均坐标
(x, y)，这个点就是目标无人机的“质心”。 d. 计算误差: 将无人机的质心坐标(x, y)与画面的中心坐标(center_x, center_y)进行比较，得到误差error_x = x - center_x和error_y = y - center_y。 e. PID控制: 使用PID（比例-积分-微分）算法来根据误差计算一个合适的控制输出。- P (比例): 误差越大，移动速度越快，这是最基本的部分。
- I (积分): 累积过去的误差，用于消除系统存在的稳态误差（比如一直向左偏一点）。
- D (微分): 预测误差的未来趋势，用于防止过冲和振荡，让系统更稳定。 f. 输出控制指令: PID计算出的结果会被转换成给左右轮的PWM信号（控制速度）或给舵机的角度指令。
-
代码流程示例 (伪代码):
#include <esp_camera.h>
#include <PID_v1.h> // 使用现成的PID库
// 定义PID参数
double Kp=1, Ki=0.5, Kd=0.1;
double SetpointX, InputX, OutputX;
PID myPIDX(&InputX, &OutputX, &SetpointX, Kp, Ki, Kd, DIRECT);
void setup() {
// 初始化摄像头
camera_config_t config = { ... };
esp_camera_init(&config);
// 初始化PID
SetpointX = (摄像头宽度 / 2); // 目标位置是画面中心
myPIDX.SetMode(AUTOMATIC);
// 初始化电机引脚
pinMode(MOTOR_A1, OUTPUT);
// ... 其他引脚
}
void loop() {
// 1. 捕捉一帧图像
camera_fb_t *fb = esp_camera_fb_get();
if (!fb) { /* 处理错误 */ }
// 2. 在图像上寻找目标无人机的质心
int drone_x = findDroneCenter(fb->buf, fb->width, fb->height);
// 3. 计算误差
InputX = drone_x;
// 4. PID计算
myPIDX.Compute();
// 5. 根据OutputX控制电机
// OutputX > 0，说明目标在右边，需要左转或右轮加速
controlMotors(OutputX);
// 释放图像帧
esp_camera_fb_return(fb);
}
// 这是一个简化的函数，实际需要自己实现颜色阈值和质心计算
int findDroneCenter(uint8_t *buf, int w, int h) {
// ... 遍历像素，进行颜色判断，计算质心 ...
return calculated_x;
}
基于无线电信号强度的跟踪 (DIY，精度较低)
这种方法不依赖视觉,而是通过测量无人机遥控器与地面站之间的信号强度来估算方向。
所需硬件
- Arduino: 任何型号均可。
- 无线电接收模块: 需要能接收你无人机遥控器所使用的频段信号，并输出RSSI（Received Signal Strength Indicator，接收信号强度指示）值。
- 4GHz遥控器: 可以使用像
NRF24L01+模块，但需要额外电路或固件来解锁RSSI功能。 - 遥控/数传一体机: 一些高端遥控器（如TBS Unify Pro32）或数传（如RFD900X）可以直接输出RSSI信号，这是最方便的。
- 4GHz遥控器: 可以使用像
- 旋转平台: 这个平台需要能够360度水平旋转，通常用一个高精度数字舵机（如MG996R）来驱动一个转盘。
- 电机驱动: 如果舵机电流较大，可能需要独立的电源和驱动电路。
- 红外对管或限位开关: 用于确定平台的初始“0度”位置。
软件与逻辑
-
原理: RSSI值通常与距离成反比，当无人机在某个方向时，该方向的RSSI值最高，通过不断旋转天线，找到RSSI值最大的角度，这个角度就是无人机的方向。
-
步骤: a. 初始化: 将平台旋转到初始位置（0度），并归零。 b. 扫描: 让平台以一个
