Flash Memory的测试是一个复杂且至关重要的环节，它贯穿了从芯片设计、晶圆制造、封装测试到产品出厂的整个生命周期，其核心目标是确保闪存的可靠性、性能和寿命符合设计规格。
（图片来源网络，侵删）
由于Flash Memory的非易失性、单元结构（如NAND、NOR）的复杂性以及“坏块管理”、“磨损均衡”等固件算法的存在,其测试远比DRAM等易失性存储器要复杂。
下面我将从不同维度和层级来详细解析Flash Memory的测试技术。
测试的目标与挑战
在深入具体技术前,我们先明确测试的目标和面临的挑战。
测试目标:
- 功能正确性: 确保设备能正确执行所有标准命令（如读、写、擦除、识别ID等）。
- 性能达标: 确保读写速度、访问延迟等关键性能指标符合设计要求。
- 数据完整性: 确保数据在写入、存储和读取过程中不会出错。
- 可靠性/耐久性: 确保闪存能在其标称的擦写次数（P/E Cycles）和数据保存年限内稳定工作。
- 良率提升: 通过分析测试数据，找出制造过程中的缺陷，从而改进工艺,提高良率。
主要挑战:
- 非对称性: 读、写、擦除三个操作的速度差异巨大（读 > 写 > 擦除），且擦除是以“块”为单位进行的,这使得测试向量生成和测试时间控制变得复杂。
- 坏块的存在: 制造过程中不可避免地会产生一些无法正常使用的物理块，测试必须能够识别这些坏块，并确保控制器固件能正确管理它们（替换或屏蔽）。
- 数据保持力: 随着时间的推移和单元电荷的泄漏，存储在Flash单元中的数据可能会丢失，测试需要验证数据在高温、高压等加速老化条件下能否长期保存。
- 读写干扰: 在对某个单元进行读或写操作时，其相邻单元的电荷状态可能会受到影响而改变,测试必须评估这种干扰的影响是否在可接受范围内。
- 测试时间: 随着闪存容量的爆炸式增长（从GB到TB级），对整个存储空间进行全覆盖测试变得极其耗时，测试成本急剧上升,高效的测试算法是关键。
测试的层级与流程
Flash Memory的测试是分层次进行的,从最底层的物理结构到最终的产品系统。

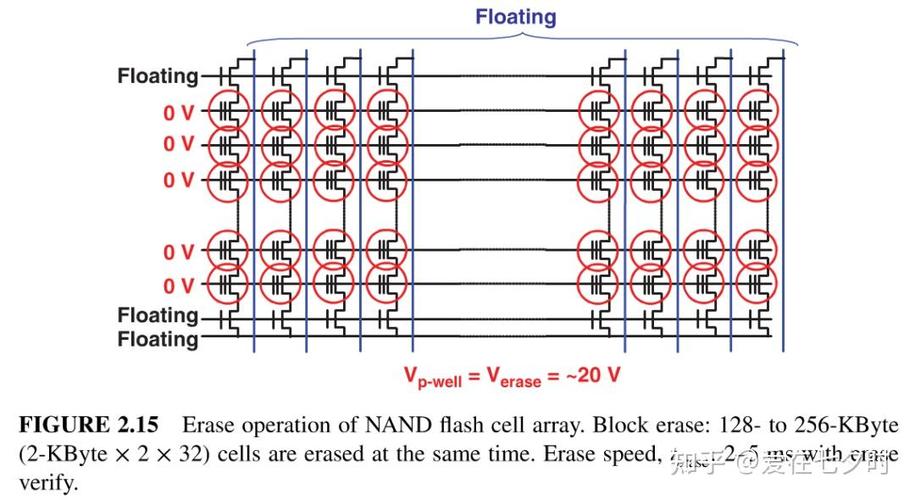

（图片来源网络，侵删）
晶圆级测试
在芯片从晶圆上切割下来之前进行的测试。
- 目的: 快速筛除有明显工艺缺陷的“坏芯片”,避免对它们进行后续昂贵的封装和测试。
- 技术: 使用探针卡 将测试仪的探针与晶圆上每个芯片的焊盘连接,执行快速的功能和基本参数测试。
封装后测试
芯片经过封装后，作为独立的存储器件进行的测试，这是最核心、最全面的测试阶段。
- 目的: 全面验证器件的功能、性能和可靠性,确保其符合出厂规格。
- 环境: 在专业的自动测试设备 上进行。
系统级测试
将Flash Memory（通常是eMMC, UFS, SSD等形态）作为系统的一部分进行测试。
- 目的: 验证Flash与控制器、主机之间的接口兼容性、协议正确性以及整体系统的稳定性和性能。
- 关注点: 驱动程序、固件算法（如FTL, wear leveling, bad block management）的有效性。
核心测试技术详解
在封装后测试阶段,会用到一系列关键技术。
（图片来源网络，侵删）
基于算法的内存测试
这是测试的核心，通过运行特定的算法来检测存储矩阵中的各种故障,常见的算法包括：
-
Checkerboard (棋盘格) / Inverse Checkerboard (反向棋盘格):
- 模式: 交替写入
0x55...和0xAA...（二进制下是0101...和1010...）。 - 目的: 检测短路和开路故障，如果相邻的位线短路,棋盘格模式会立即暴露出数据错误。
- 模式: 交替写入
-
Walking Ones / Walking Ones (走步1) / Walking Zeros (走步0):
- 模式: 在一个数据字中，只有一个
1（或0）在移动，其余位都是0（或1）。 - 目的: 检测地址译码器故障，如果地址线有短路或开路，这个
1或0就不会出现在正确的位置。
- 模式: 在一个数据字中，只有一个
-
Galpat (Galloping Pattern):
- 模式: 一种更复杂的动态测试，在一个给定的背景图案下，尝试翻转一个特定的“测试”单元,并检查所有其他单元是否受到影响。
- 目的: 检测耦合故障,即一个单元的状态变化意外地影响了另一个单元的状态。
-
March Test (行进测试):
- 模式: 一系列有序的读写操作序列，通常以（地址递增）和（地址递减）来表示。
{↑(w0); ↑(r0,w1); ↓(r1,w0); ↑(r0)}。 - 目的: 功能最强大、最全面的测试之一，它可以检测各种故障，包括：
- 地址故障: March C是行业标准,能检测大部分地址相关故障。
- 转换故障: 从
0到1的转换失败。 - 耦合故障: 一个单元的读写操作影响到另一个单元。
- 挑战: 对于大容量Flash，运行完整的March Test时间太长，通常会使用March C- 或其他简化版本，并采用基于块的March测试，只对部分块进行详细测试,其余块进行快速扫描。
- 模式: 一系列有序的读写操作序列，通常以（地址递增）和（地址递减）来表示。
可靠性测试
这类测试旨在模拟器件在长期使用和恶劣环境下的表现，通常采用加速老化测试。
-
数据保持力测试:
- 方法: 将器件编程后，在高温高压（如高温高湿）环境下存放一段时间（如1000小时），然后读取数据,检查是否有位翻转。
- 目的: 验证数据能否在标称的10年保存期内不丢失。
-
耐久性测试:
- 方法: 对一个或多个块进行重复的“编程-擦除”循环，通常在高温下进行，以加速老化，每完成一定次数的循环（如1000次）,就进行一次数据读取和校验。
- 目的: 验证器件的擦写次数是否达到标称值（如3000次、5000次甚至更高）,并观察阈值电压漂移情况。
-
读写干扰测试:
- 读干扰测试: 在对目标块进行大量读取操作的同时，对其相邻块进行编程或擦除,然后检查相邻块的数据是否因干扰而改变。
- 编程/擦除干扰测试: 在对一个块进行编程或擦除时,检查其相邻块的数据是否受到影响。
- 目的: 确保单元间的干扰在可容忍范围内。
坏块管理测试
这是Flash测试特有的关键环节。
-
初始坏块标记测试:
- 方法: 对每个块的特定区域（通常是出厂时预留的备用区）进行读写测试，如果该区域无法正常读写，则将该块标记为“坏块”。
- 目的: 确保所有物理坏块都能被正确识别和标记,避免用户数据写入坏块。
-
坏块替换测试:
- 方法: 模拟用户使用场景，对正常块进行大量写入，直到其寿命耗尽（或通过特殊手段强制使其失效），然后测试固件是否能自动将这个块标记为坏块,并从备用块池中分配一个新块来替换它。
- 目的: 验证坏块管理算法的有效性，确保在器件寿命周期内,用户始终拥有可用的空间。
接口与协议测试
对于eMMC, UFS, NVMe SSD等现代产品,这部分测试至关重要。
- 电气特性测试: 测试信号质量、时序、电压/电流等是否符合JEDEC或行业标准。
- 协议一致性测试: 使用协议分析仪或专用测试工具，验证设备是否正确响应主机的命令序列,数据传输是否准确无误。
- 互操作性测试: 将Flash产品与不同品牌的主机平台进行连接测试,确保兼容性。
测试工具与趋势
- 主要测试设备: ATE (Automatic Test Equipment)，如泰瑞达、爱德万等厂商的设备，它们提供精确的电压、时
