LED产品实现技术路线是一个涵盖材料科学、光学设计、电子工程及系统集成等多学科领域的综合性体系，其核心目标是实现高效、稳定、长寿命的光电转换功能，从技术发展脉络来看，LED产品的实现可分为关键技术突破、产品设计优化及产业化应用三个主要阶段。

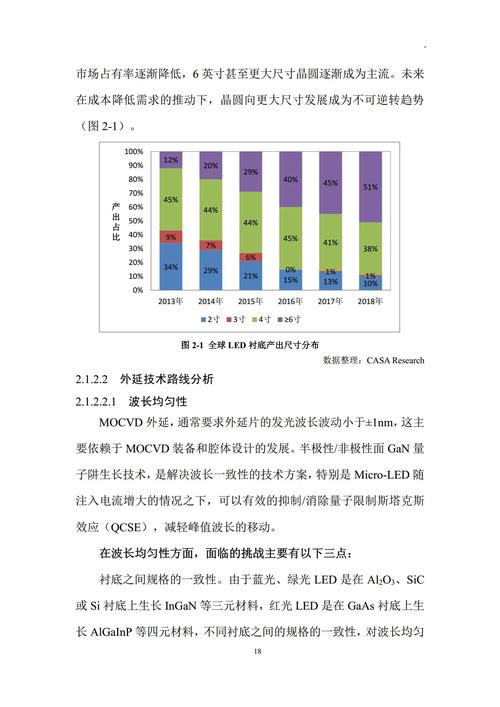

在材料与芯片技术层面，LED的核心是半导体外延片生长技术，早期以GaP、GaAsP等红黄光材料为主，随着氮化镓（GaN）基材料的突破，蓝绿光LED实现了产业化，并由此催生了白光LED技术路线，当前主流的芯片制备技术包括金属有机化学气相沉积（MOCVD）外延生长，通过精确控制温度、压力及气体流量，在衬底（如蓝宝石、硅或碳化硅）上生长多层量子阱结构，以提高内量子效率，芯片制造环节则涉及光刻、刻蚀、镀膜等工艺，其中透明导电膜（如ITO）的沉积和粗化工艺可提升出光效率，而芯片的尺寸（如12mil、14mil）和形状（方片、圆片）直接影响亮度与散热性能。
光学设计是提升LED产品性能的关键环节，根据应用需求，LED封装形式可分为直插式、SMD（表面贴装器件）、COB（板上芯片封装）及Flip Chip（倒装芯片）等，SMD封装通过硅胶透镜实现光束角度调节（如15°、30°、60°），而COB技术将多颗芯片直接集成在基板上，具有高散热、低光衰的优势，在二次光学设计中，透镜、反射杯及扩散板的组合应用可实现光型的精准控制，如路灯透镜需满足矩形光斑要求，而显示屏则需通过像素排列实现混色均匀性，荧光粉技术是白光LED的核心，通过蓝光芯片激发黄色荧光粉（YAG:Ce）或红绿蓝三色荧光粉，实现显色指数（CRI）的提升,目前高端产品CRI可达90以上。
电子驱动与散热技术决定了LED产品的可靠性，LED驱动电源需满足恒流输出要求，以避免电流波动导致的光衰，拓扑结构包括非隔离（Buck/Boost）和隔离（Flyback）两种，其中非隔离方案效率更高（>90%），而隔离方案安全性更强，智能驱动技术如PWM调光、0-10V调光及DALI协议，可满足智能家居和照明的智能化需求，散热方面，LED的芯片结温需控制在85℃以下，以延长寿命，散热路径通常从芯片通过焊料、基板（如铝基板、陶瓷基板）到散热器，高导热材料如氮化铝（AlN）的热导率可达180W/(m·K)，而微通道散热、热管技术则适用于高功率场景。
产业化应用阶段，LED产品已渗透至通用照明、显示背光、汽车照明、植物生长等领域，在通用照明领域，T8灯管、面板灯等产品通过替换传统光源实现节能；Mini/Micro LED技术则通过巨量转移和修复工艺，推动显示屏向更高分辨率、更低功耗方向发展，未来技术路线将聚焦于紫外LED、深紫外LED的消毒应用，以及量子点材料、钙钛矿材料等新型半导体技术的探索,以进一步提升LED的效率与功能性。
相关问答FAQs
Q1：LED芯片的尺寸对产品性能有何影响？
A：LED芯片尺寸直接影响亮度和散热性能，大尺寸芯片（如24mil）单颗亮度更高，但电流密度增大导致发热量增加，需配套高效散热设计；小尺寸芯片（如8mil）发热量低，适合密集封装（如显示屏），但需通过增加芯片数量提升总光通量，芯片尺寸与封装透镜的匹配度影响出光效率,不当设计可能产生光斑不均匀或眩光问题。
Q2：如何提高LED产品的显色指数（CRI）？
A：提高CRI的核心是优化光谱组成，传统蓝光芯片+YAG:Ce荧光粉方案因缺乏红光成分，CRI通常在80左右；可通过添加红色荧光粉（如氮化物荧光粉）补充红光光谱，使CRI提升至90以上，采用多芯片激发（如RGB三色芯片）或量子点荧光粉技术，可精准调控光谱，实现高显色（CRI>95）和低色温偏差，适用于博物馆、手术室等对显色性要求高的场景。
