核心观点：半导体技术是3D成像的基石
3D成像的本质是感知、计算和呈现三维世界信息，半导体技术在这三个环节中都扮演着不可或缺的角色,主要体现在以下几个方面：

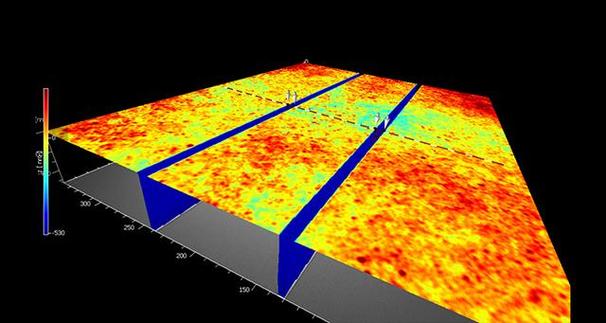

（图片来源网络，侵删）
- 核心传感器：将光信号转换为数字信号
- 专用处理器：实时处理海量3D数据
- 激光发射与控制：主动式3D成像的“光源”
- 系统集成与封装：将所有元件微型化、模块化
核心传感器：3D成像的“眼睛”
传感器是3D成像系统的第一道关卡，负责捕获光信号并将其转换为机器可读的数字信号，半导体技术（主要是CMOS工艺）的发展，使得传感器变得更快、更小、更灵敏、成本更低。
结构光/ToF传感器中的图像传感器
- 应用技术：结构光、飞行时间法、双目视觉。
- 半导体技术作用：
- 高动态范围：为了在强光和弱光环境下都能准确测量，传感器需要具备高动态范围能力，HDR技术通过多帧曝光合成,实现更精确的深度信息计算。
- 全局快门：与卷帘快门不同，全局快门可以同时捕捉整个画面的信息，这对于结构光投影ToF等需要精确时间同步的技术至关重要,能有效避免运动伪影。
- 特殊像素设计：ToF传感器中的像素通常包含专门的电路，用于测量光子飞行时间,这些像素的设计和制造高度依赖先进的CMOS工艺。
- 背照式技术：将光线从传感器背面入射，减少了电路层对光线的遮挡，大幅提升了量子效率和感光度，使得传感器在低光环境下表现更佳,这对于消费级和工业级3D成像都至关重要。
激光雷达中的SPAD传感器
- 应用技术：激光雷达，特别是dToF（直接飞行时间法）。
- 半导体技术作用：
- 单光子雪崩二极管：SPAD是一种能够探测单个光子的极端灵敏的半导体器件，它是dToF LiDAR的核心，当单个光子撞击SPAD时，会引发“雪崩效应”产生可被探测的电信号。
- SiPM与SPAD阵列：将成千上万个SPAD集成在一个芯片上，形成SPAD阵列或硅光电倍增器，这使得LiDAR可以一次性探测一个视场内的多个光子，极大地提升了探测效率和信噪比，实现了远距离、高精度的3D环境扫描。
- 高速时间-数字转换器：与SPAD配套的TDC芯片，能够以皮秒级的精度记录光子到达的时间，这是计算精确距离的基础,TDC的性能直接决定了LiDAR的测距精度和分辨率。
专用处理器：3D成像的“大脑”
3D传感器会产生海量的原始数据（点云、深度图等），需要强大的计算能力进行实时处理、降噪、融合和渲染，通用处理器（如CPU）往往无法满足实时性的要求。
专用图像信号处理器
- 应用技术：几乎所有3D成像系统。
- 半导体技术作用：
- ISP负责对传感器原始数据进行预处理，包括降噪、颜色校正、坏点校正等，一个强大的ISP能显著提升原始深度图像的质量,为后续处理打下良好基础。
人工智能加速器
- 应用技术：基于AI的3D感知、目标识别与追踪。
- 半导体技术作用：
- NPU/TPU：神经网络处理器是AI算法的硬件加速器，在3D成像中，AI被用于：
- 深度图优化：通过学习，AI可以填充深度图中的空洞,修复错误的深度值。
- 3D目标检测：直接在点云数据上识别出人、车、家具等物体。
- 语义分割：为点云中的每个点分配标签（如“地面”、“墙壁”、“天空”）。
- AI芯片的算力：决定了3D感知系统的“智能”水平，使其从“看见”三维世界，进化到“理解”三维世界。
- NPU/TPU：神经网络处理器是AI算法的硬件加速器，在3D成像中，AI被用于：
现场可编程门阵列
- 应用技术：需要高度定制化、实时处理的工业3D成像。
- 半导体技术作用：
- FPGA允许开发者像“搭积木”一样，在硬件层面并行处理3D数据，对于点云配准、三维重建等算法，FPGA可以实现比GPU更低的延迟和更高的确定性，非常适合工业自动化、机器人等场景。
激光发射与控制：3D成像的“光源”
对于主动式3D成像（如结构光、ToF、LiDAR）,激光器是主动发射光源的核心部件。
VCSEL激光器
- 应用技术：iPhone Face ID的结构光、LiDAR、3D扫描仪。
- 半导体技术作用：
- 垂直腔面发射激光器是一种采用半导体工艺制造的激光器，与传统的边发射激光器相比，VCSEL具有体积小、功耗低、效率高、易于二维阵列化等巨大优势。
- VCSEL阵列：可以将成千上万个微小的VCSEL激光器集成在一个芯片上，形成一个“面光源”，这使得结构光投影可以一次性投射出复杂的编码图案（如散斑），极大提升了扫描速度和体验，同样,VCSEL也是目前消费级和车载LiDAR的主流光源方案。
驱动与控制芯片
- 应用技术：所有使用激光器的3D成像系统。
- 半导体技术作用：
- 激光器需要精确的电流和时序控制才能稳定工作。驱动芯片负责为VCSEL或其他激光器提供稳定、高速的驱动信号，并对其进行温度补偿和功率监控,确保激光输出的稳定性和安全性。
系统集成与封装：3D成像的“骨架”
将上述传感器、处理器、激光器等元件集成在一起，形成一个紧凑、高效、可靠的模块,是半导体封装技术的功劳。
（图片来源网络，侵删）
系级封装
- 应用技术：智能手机、AR/VR眼镜、车载模组。
- 半导体技术作用：
- SiP技术可以将不同功能的芯片（如传感器、处理器、激光器）以及光学元件（如微透镜、衍射光栅）封装在一个微小的模块内。
- 晶圆级光学：直接在晶圆上制造微透镜等光学元件，然后与传感器芯片进行集成，极大地减小了模组尺寸和成本，这是3D Face模组能够集成在手机正下方的关键。
堆叠封装
- 应用技术：高端3D传感器。
- 半导体技术作用：
通过将逻辑处理层和像素感光层垂直堆叠，可以缩短电路走线，提升数据传输速度，降低功耗，索尼的堆栈式CMOS传感器就是这一技术的典范,也被应用于高端3D成像。
半导体技术如何推动3D成像的发展
| 3D成像技术 | 核心半导体技术 | 作用与影响 |
|---|---|---|
| 结构光 | BSI CMOS传感器、VCSEL阵列、SiP封装 | 实现了高精度、安全的面部识别，推动了手机3D应用的普及。 |
| 飞行时间法 | 全局快门CMOS、SPAD阵列、dToF处理器 | 提供了快速、实时的深度图，广泛应用于AR/VR手势识别、人机交互、机器人避障。 |
| 激光雷达 | SPAD/SPAD阵列、高速TDC、VCSEL、专用ASIC | 实现了远距离、高精度的环境三维扫描，是自动驾驶、测绘、安防等领域的核心技术。 |
| 双目视觉 | 高分辨率、高动态范围CMOS、NPU | 成本较低，通过算法计算视差得到深度，广泛应用于机器人、无人机等领域。 |
未来趋势：
- 更高性能：更小像素、更高灵敏度的SPAD，更强算力的AI芯片，将带来更远、更准、更智能的3D感知。
- 更低成本：通过晶圆级光学、系统级封装等先进技术，进一步降低3D成像模组的成本,使其进入更多消费电子产品和工业设备。
- 多传感器融合：将摄像头、LiDAR、雷达等不同类型的传感器数据在芯片级进行融合，实现更全面、鲁棒的环境感知。
- 片上系统：将传感器、处理器、AI加速器等全部集成在单一
