fdsoi与finfet技术,谁更胜一筹?

  • FinFET (鳍式场效应晶体管):像是在平面的“跑道”上盖起了一座“三层小楼”,通过增加垂直方向的表面积来控制电流。
  • FD-SOI (全耗尽绝缘体上硅):像是在平面的“跑道”下铺设了一层完美的“减震垫”,通过优化晶体管的整体结构来实现更好的控制。

下面我们从多个维度进行详细的对比。

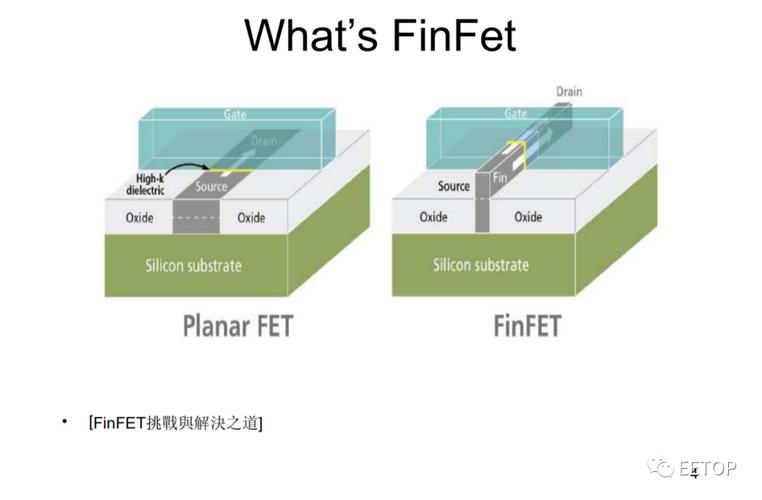

fdsoi与finfet技术,谁更胜一筹?-图1
(图片来源网络,侵删)

核心概念和工作原理

FinFET (Fin Field-Effect Transistor)

  • 核心思想从2D走向3D,传统的平面晶体管(Planar FET)的沟道是平铺在硅片表面的,当沟道长度缩小到纳米级别时,栅极对沟道的控制能力急剧下降,导致电流泄漏严重(短沟道效应)。
  • 工作原理:FinFET将沟道从平面变成了像鱼鳍一样的三维结构,这个“鳍”(Fin)从源极延伸到漏极,栅极则像一座桥一样,包裹在“鳍”的三个侧面(有时是五个侧面,称为GAAFET)。
    • 优势:栅极与沟道的接触面积大大增加,相当于“包抄”了电流通道,从而极大地增强了栅极对沟道的控制能力,有效抑制了漏电。

FD-SOI (Fully Depleted Silicon-On-Insulator)

  • 核心思想优化2D结构,FD-SOI并不是完全放弃平面结构,而是在其基础上进行优化,它利用了一种特殊的衬底技术——绝缘体上硅
  • 工作原理:FD-SOI的晶体管结构包含三层:
    1. 顶层硅:非常薄,形成晶体管的沟道。
    2. 埋氧层:一层绝缘的二氧化硅(SiO₂),位于顶层硅之下。
    3. 硅衬底:支撑整个结构。
    • “全耗尽”:当栅极施加电压时,电场可以非常容易地穿透整个薄的顶层硅沟道,使沟道内的电荷被“完全耗尽”,这使得栅极的控制能力非常强,即使沟道很短,也能有效防止漏电。
    • 背栅极:这是FD-SOI的一大特色,由于埋氧层的存在,可以在硅衬底背面施加一个额外的电压(背栅极),用来精确调节晶体管的阈值电压,实现性能和功耗的精细调控。

关键特性对比

特性维度 FinFET FD-SOI
核心结构 三维鳍状结构,栅极包裹沟道。 二维平面结构,但有超薄顶层硅和埋氧层。
栅极控制 ,通过增加栅极与沟道的接触面积(3个或5个面)来控制。 非常强,通过“全耗尽”效应,电场穿透整个薄沟道。
短沟道效应抑制 优秀,是FinFET得以应用的根本原因。 优秀,薄硅层和埋氧层共同作用,抑制效果极佳。
功耗 较低,相比平面晶体管漏电大幅减少。 极低,得益于更强的栅极控制和背栅极技术,可以在极低电压下工作,动态功耗优势明显。
性能 非常高,在高频、高性能计算领域(如CPU/GPU)表现卓越。 ,通过背栅极技术,可以在不同工作模式下(高性能/低功耗)灵活切换,能效比高。
制造成本 较高,需要复杂的步骤来形成和刻蚀“鳍”,光刻工艺要求极高。 较低,可以在现有的部分平面工艺线上进行改进(称为“混合方案”),无需引入复杂的三维结构。
设计复杂度 ,三维布局带来了新的设计挑战,如鳍间距、寄生电容等。 相对较低,更接近传统的平面设计,学习曲线更平缓。
设计灵活性 较低,结构相对固定。 极高背栅极技术是王牌,允许芯片在制造后动态调整电压和频率,实现“性能-功耗”的实时平衡。
漏电/漏源电流 漏电较低,但源漏电流(驱动能力)通常更高。 漏电极低,源漏电流略低于FinFET,但能效比高。
主要应用 高性能计算:高端CPU(Intel, AMD)、GPU、AI芯片、5G基站等。 移动设备/物联网:智能手机(如华为海思部分芯片)、低功耗物联网、汽车电子等。

优缺点总结

FinFET 优点

  • 性能天花板高:在追求极致性能的领域,FinFET是当前的主流和最佳选择。
  • 技术成熟:经过多年发展,产业链非常成熟,良率和可靠性有保障。

FinFET 缺点

  • 成本高昂:复杂的3D结构推高了制造成本。
  • 功耗优化空间有限:一旦结构确定,功耗模式相对固定。

FD-SOI 优点

  • 功耗优势显著:极低的静态和动态功耗,非常适合电池供电的设备。
  • 成本效益高:制造成本低于FinFET,尤其适合对成本敏感的应用。
  • 设计灵活性强:背栅极技术提供了无与伦比的能效动态调整能力。
  • 模拟/射频性能好:埋氧层提供了更好的隔离,噪声更低,适合集成模拟和射频电路。

FD-SOI 缺点

  • 性能天花板略低:在绝对性能上,通常略逊于顶级的FinFET。
  • 生态相对较小:主要玩家是Soitec(提供衬底)和ST、GlobalFoundries等晶圆厂,相比FinFET的巨头阵营,生态系统稍小。

未来发展趋势

FinFET

  • 持续微缩:不断缩小Fin的宽度和间距,向3nm及以下节点迈进。
  • 走向GAA (Gate-All-Around):这是FinFET的终极进化形态,栅极完全包裹住纳米片或纳米线沟道,实现近乎360度的控制,是2nm及以下节点的关键技术。

FD-SOI

  • FDX (FD-SOI eXtended):通过进一步优化背栅极技术,实现更宽的电压调节范围,使其在高性能和超低功耗之间游刃有余。
  • 与GAA融合:探索将GAA结构与FD-SOI的衬底技术相结合,取两者之长。
  • 在特定领域深耕:凭借其独特的功耗和成本优势,在AIoT、汽车电子、高性能计算中的低功耗部分等领域占据重要地位。

FinFET和FD-SOI没有绝对的优劣,而是针对不同应用场景的“最优解”。

  • 如果你需要的是极致的性能,不计成本,比如为PC和服务器打造CPU/GPU,那么FinFET是无可争议的选择。
  • 如果你需要的是极致的能效、灵活的功耗管理和合理的成本,比如为智能手机、物联网设备和穿戴设备设计芯片,那么FD-SOI则展现出了巨大的吸引力。

随着摩尔定律的放缓,这两种技术将长期共存,并在各自的赛道上不断演进,共同推动半导体产业的发展。

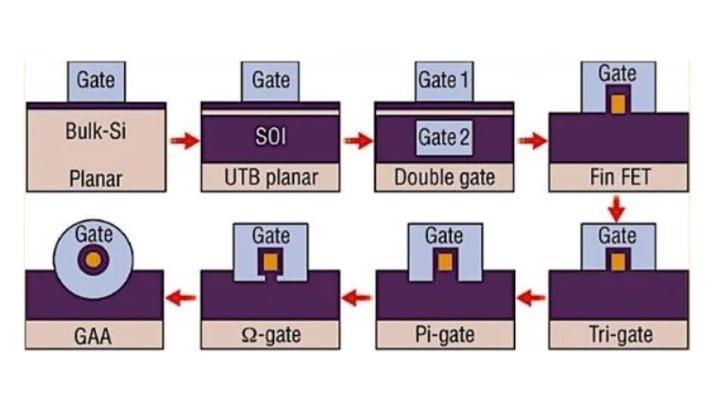

fdsoi与finfet技术,谁更胜一筹?-图2
(图片来源网络,侵删)
