什么是 PCIe？
在深入 2.0 和 3.0 之前，我们先快速了解一下 PCIe 是什么。
（图片来源网络，侵删）
PCIe 的全称是 PCI Express（PCI 高速串行计算机扩展总线），它是一种用于连接计算机主板与各种高速外设（如显卡、固态硬盘、网卡等）的 串行 高速扩展接口标准。
你可以把它想象成计算机内部的“高速公路”，而显卡、SSD 等设备就是在这条路上行驶的“汽车”，这条路的“车道数”（通道数，Lane）和“限速”（版本速率）共同决定了数据传输的带宽。
PCIe 2.0 技术详解
核心参数
- 发布时间: 2007 年
- 单通道信号速率: 0 GT/s (Gigatransfers per second)
- 编码方式: 8b/10b 编码
- 有效数据吞吐量: 由于 8b/10b 编码，每 10 位信号中只有 8 位是有效数据，因此有效速率为
0 GT/s * 8/10 = 4.0 Gbps(Gigabits per second)。
关键技术点
- 8b/10b 编码: 这是为了保证信号传输的同步性和可靠性而设计的，就是在发送端将 8 位数据编码成 10 位信号进行传输，在接收端再解码还原，这种编码方式虽然增加了 25% 的开销（即 20% 的带宽损失），但极大地提升了信号质量,保证了数据传输的稳定。
- 带宽计算:
- 单通道带宽 = 4.0 Gbps = 0.5 GB/s
- 一个 x16 插槽（常见于显卡插槽）的带宽 = 16 * 0.5 GB/s = 8 GB/s
应用场景
在发布时，PCIe 2.0 的带宽对于当时的显卡（如 AMD HD 4000 系列、NVIDIA GeForce 200 系列）和主流 SSD 来说已经非常充裕，它极大地取代了老旧的 PCI 和 AGP 接口,成为连接高性能设备的主流标准。
PCIe 3.0 技术详解
随着技术的进步，特别是显卡性能的飞速发展（NVIDIA Fermi 架构），PCIe 2.0 的带宽开始成为瓶颈，PCIe 3.0 应运而生。
（图片来源网络，侵删）
核心参数
- 发布时间: 2010 年
- 单通道信号速率: 0 GT/s (Gigatransfers per second)
- 编码方式: 128b/130b 编码
- 有效数据吞吐量: 128b/130b 编码的开销极小，有效速率几乎等于信号速率，为
0 GT/s * 128/130 ≈ 7.877 Gbps(Gigabits per second)。
关键技术点
- 128b/130b 编码: 这是 PCIe 3.0 相比 2.0 的最大改进之一，它将 128 位数据编码成 130 位信号，仅增加了约 1.54% 的开销，相比于 2.0 的 20% 开销，带宽效率提升了近 13 倍,这是实现翻倍性能的关键。
- 信号完整性挑战: 速率翻倍带来了巨大的技术挑战，为了保证信号在高速传输时不失真、不出错，PCIe 3.0 采用了更先进的信号处理技术，如：
- 发射器预加重: 在发送信号前预先进行“补偿”,以抵消信号在传输线路上因高频衰减而导致的失真。
- 接收器均衡: 在接收端对失真的信号进行“修复”,使其恢复成原始的方波。
- 时钟数据恢复: 更精确地从数据流中提取时钟信号,确保数据同步。
- 带宽计算:
- 单通道带宽 ≈ 7.877 Gbps ≈ 0.9846 GB/s
- 一个 x16 插槽的带宽 ≈ 16 * 0.9846 GB/s ≈ 75 GB/s
PCIe 2.0 vs 3.0 核心对比
| 特性 | PCIe 2.0 | PCIe 3.0 | 提升幅度 |
|---|---|---|---|
| 单通道信号速率 | 0 GT/s | 0 GT/s | +60% |
| 编码方式 | 8b/10b (20% 开销) | 128b/130b (~1.5% 开销) | 效率大幅提升 |
| 单通道有效带宽 | ~4.0 Gbps | ~7.877 Gbps | ~97% |
| x16 有效带宽 | ~8 GB/s | ~15.75 GB/s | ~97% |
| 功耗 | 较低 | 较高（因速率更高） | - |
| 信号完整性要求 | 较低 | 极高，需要复杂的信号补偿技术 | - |
从理论上看，PCIe 3.0 的带宽是 PCIe 2.0 的 近两倍。
实际应用中的影响：我该用哪个？
很多人会问：“我有一块高端显卡，插在 PCIe 2.0 的主板上会损失性能吗？” 这是 PCIe 2.0 和 3.0 争论的焦点。
对显卡性能的影响
- 中低端显卡: 对于性能在 GTX 1650、RTX 3050 或 AMD RX 6600 及以下的显卡，PCIe 2.0 x16 的带宽（8 GB/s）是完全够用的，这些显卡自身的处理能力远未达到 PCIe 2.0 带宽的瓶颈，因此无论插在 PCIe 2.0 还是 3.0 插槽上,性能几乎没有差异。
- 高端显卡: 对于 RTX 3080/4080、RX 7900 XTX 等旗舰级显卡，情况就不同了。
- 理论瓶颈: 在极高分辨率（如 4K）和高画质设置下，这些显卡的显存带宽需求巨大，PCIe 通道用于与 CPU 交换场景数据等，PCIe 3.0 的更高带宽可以提供更“畅通无阻”的数据管道。
- 实际损失: 根据各大科技媒体（如 Tom's Hardware, Gamers Nexus）的测试，高端显卡在 PCIe 3.0 x16 插槽上的性能，相比 PCIe 2.0 x16，平均损失大约在 2% - 5% 之间。
- 重要提示: 这个损失是在极限压力测试下得出的，对于绝大多数游戏玩家来说，实际游戏体验中的帧数差异非常小，甚至难以察觉，只有在某些特定场景或专业应用中,这种微小的差距才会被放大。

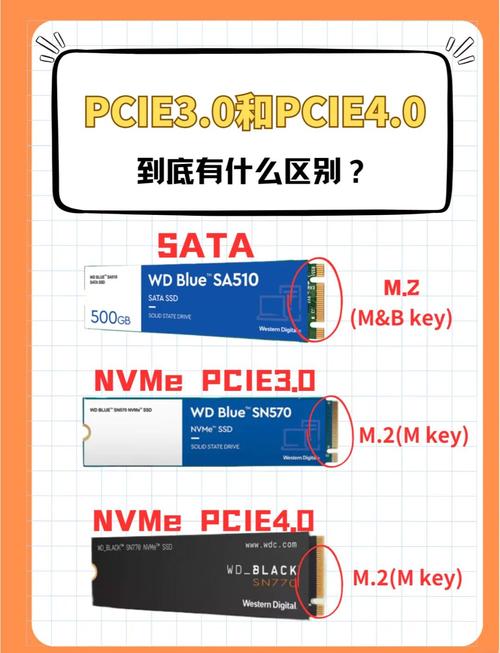

对 NVMe SSD 性能的影响
- NVMe SSD 的理论读写速度非常高,尤其是旗舰级产品。
- PCIe 3.0 x4 带宽: 约 15.75 GB/s / 4 = ~3.94 GB/s，这个带宽足以让绝大多数 PCIe 3.0 SSD（如三星 970 EVO Plus，读写约 3500 MB/s）和部分 PCIe 4.0 SSD（如西部数据 SN850X，读写约 7300 MB/s）跑满。
- PCIe 2.0 x4 带宽: 约 8 GB/s / 4 = ~2 GB/s，这个带宽会成为瓶颈，会显著限制高性能 NVMe SSD 的读写速度,使其性能大打折扣。
对于 NVMe SSD，强烈推荐使用 PCIe 3.0 或更高版本的插槽，否则会浪费 SSD 的性能。
总结与展望
- 核心区别: PCIe 3.0 相比 2.0 的最大进步在于 信号速率翻倍 和 编码效率的巨大提升，共同实现了近两倍的带宽。
- 对显卡影响: 对于绝大多数用户，尤其是使用中高端显卡的玩家，PCIe 2.0 和 3.0 的性能差异微乎其微，可以忽略不计，除非你使用的是最顶级的旗舰显卡,并追求极限性能。
- 对SSD影响: PCIe 2.0 会成为 NVMe SSD 的严重瓶颈，导致其性能无法发挥，因此不推荐将高性能 NVMe SSD 安装在 PCIe 2.0 的通道上。
- 向前发展: 我们已经进入了 PCIe 4.0 (带宽翻倍至 ~31.5 GB/s for x16) 和 PCIe 5.0 (带宽再翻倍至 ~63 GB/s for x16) 的时代，这些新版本为未来的高性能显卡和超高速 SSD（如 PCIe 5.0 SSD 的读写速度可达 12-14 GB/s）铺平了道路。
简单建议:
（图片来源网络，侵删）
- 如果你的主板只有 PCIe 2.0，而你主要玩游戏且显卡不是旗舰级，无需担心。
- 如果你打算安装一块高性能 NVMe SSD，请务必确认它至少是 PCIe 3.0 协议的,并连接在相应的插槽上。
- 对于新装机或升级，PCIe 3.0 是一个成熟且性价比高的选择，而 PCIe 4.0/5.0 则是为追求极致性能的用户准备的。
